Mitsubishi OSE105S2 Rotary Encoder Unit umpan balik tambahan asli untuk HC / HCR Series Servo Motors

Menemukan pengganti asli, baru-in-kotak untuk Mitsubishi servo encoder tidak selalu mudah terutama untuk unit warisan yang tidak lagi diproduksi.OSE105S2adalah persis seperti itu bagian: OEM Mitsubishi incremental rotary encoder, dibangun di Jepang dan dirancang sebagai perangkat umpan balik yang dipasang di pabrik untukServo motor AC seri HC dan HCRyang menggerakkan generasi mesin CNC di seluruh lantai manufaktur global.

Daftar ini adalah untukMitsubishi Electric OSE105S2 asli, baru dalam kemasan asli tidak rekonstruksi, tidak klon.

Apa yang Dilakukan Encoder Ini dan Mengapa Ini Penting

Setiap sumbu servo pada mesin CNC bergantung pada encoder untuk menutup lingkaran posisi.dan servo drive membandingkan posisi sebenarnya terhadap posisi yang diperintahkan ribuan kali per detik. Hapus encoder, merusaknya, atau mengganti unit berkualitas rendah, dan sumbu baik gagal atau berjalan dengan akurasi menurun.

OSE105S2 adalahKomponen umpan balik pabrik yang cocokuntuk seri motor Mitsubishi HC / UNHCR.Hal ini dipasang langsung ke bagian belakang poros motor dan berkomunikasi dengan servo drive melalui sinyal multi-fase terstrukturItulah kasus menggunakan bagian OEM asli daripada pengganti aftermarket: sistem dirancang di sekitarnya.

Spesifikasi Teknis

OSE Series

Keluarga encoder OSE menempati peran khusus dalam ekosistem servo Mitsubishi.Enkoder motor internal¢ terletak di dalam rumah motor, dihubungkan langsung ke poros rotor, dan memberikan kecepatan utama dan umpan balik posisi ke servo amplifier.

Pengaturan kopling langsung ini penting. tidak ada kopling fleksibel antara encoder dan poros motor, yang berarti nol kepatuhan mekanis dan nol reaksi balik dalam jalur umpan balik.Setiap putaran motor dibuat dihitung dengan tepat, tanpa kesalahan pembulatan yang dapat diperkenalkan oleh kopling poros pada encoder eksternal.

PeraturanKonektor flange 8-pindan format output kuadrat A / B / Z konsisten di seluruh rentang motor HC / UNHCR, membuat OSE105S2 menjadi suku cadang umum untuk tim layanan yang memelihara armada mesin Mitsubishi yang lebih tua.

Output Fase A / B / Z

Tiga saluran, tiga pekerjaan:

Fase A dan BKedua sinyal ini tergeser 90 derajat, yang memberi tahu drive seberapa jauh poros telah berputar dan ke arah mana.Hitung tepi naik dan turun dari kedua saluran dan Anda mendapatkan empat posisi menghitung per periode encoder sebuah teknik yang disebut decoding kuadrature.

Fase ZIni adalah sinyal yang digunakan servo amplifier selama homing untuk menetapkan posisi referensi sudut yang diketahui pada poros.Tanpa denyut nadi yang bersih, siklus homing menjadi tidak dapat diandalkan.

Sinyal komplementer (/A, /B, /Z) adalah pasangan diferensial penting untuk kekebalan kebisingan selama kabel panjang, dan fitur standar dari format output pengemudi jalur yang digunakan dalam aplikasi servo.

Di Mana Anda Akan Menemukan Encoder Ini di Pekerjaan

Seri motor HC dan HCR digunakan secara luas di berbagai peralatan Mitsubishi selama 1990-an dan 2000-an.

Pusat Mesin CNC X, Y, Z dan servo motor sumbu putar pada pabrik dan pusat pemesinan yang dikendalikan Mitsubishi MELDAS

Mesin pemotong CNC∆ posisi menara dan servo motor sumbu geser pada pusat giliran Mitsubishi

Robot Industri Servo-feedback sendi pada lengan robot Mitsubishi MELFA yang lebih tua menggunakan motor sendi seri HC

Jalur Transfer dan FMSPemancali palet, meja pendistribusian, dan sistem transfer yang dibangun di sekitar servo drive seri HC di sektor pemasok otomotif

Mesin cetak injeksi Servo feedback pada mesin yang menggunakan drive Mitsubishi

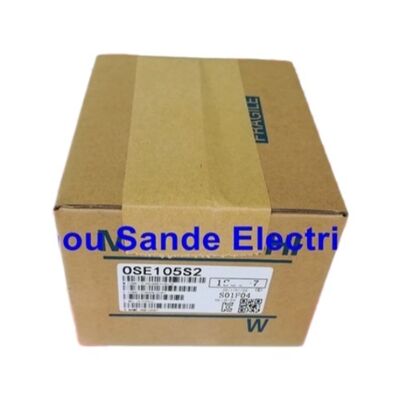

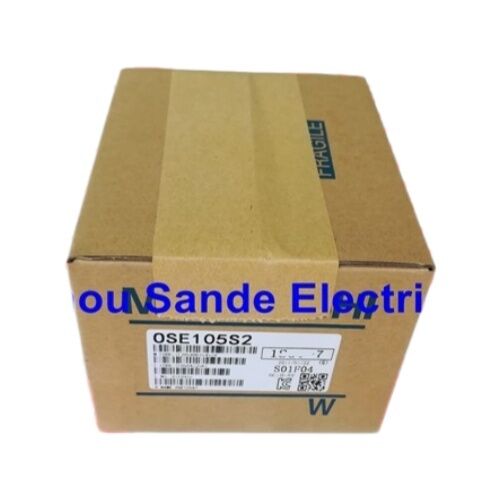

Kondisi: Baru dalam kotak asli

Untuk komponen yang dihentikan seperti OSE105S2, perbedaan antara hal-hal baru dan direnovasi cukup besar:

Enkoder baru memiliki sisa kehidupan bantalan penuh, disk optik bersih tanpa keausan atau kontaminasi, dan alur sinyal yang dikalibrasi pabrik.Unit yang direnovasi memiliki riwayat layanan yang tidak diketahuiUntuk encoder yang tinggal di dalam servo motor dan diharapkan untuk bertahan hidup mesin,new-in-box adalah satu-satunya kondisi dengan jangka waktu layanan yang dapat diprediksi.

FAQ

T1: Apakah OSE105S2 adalah encoder tambahan atau mutlak?

Ini adalahtambahanIni menghasilkan sinyal kuadrat fase A, B, dan Z saat poros berputar, tetapi tidak menyimpan data posisi ketika daya dihapus.Servo drive menetapkan referensi absolut pada mesin startup melalui siklus homing menggunakan impuls fase Z.

T2: Servo motor Mitsubishi mana yang menggunakan OSE105S2?

OSE105S2 adalah encoder yang dipasang di pabrik untukMitsubishi seri HC dan seri HCR AC servo motor, termasuk model seperti HC-SF, HC-SFS, dan varian terkait.OSE105S2 sangat mungkin adalah encoder yang benar konfirmasi terhadap label pada unit yang ada sebelum memesan.

P3: Bisakah OSE105S2 diganti dengan enkoder Mitsubishi yang lebih baru?

Keluarga encoder OSE menggunakan konektor khusus dan format sinyal yang cocok dengan amplifier servo yang dipasangkan.Mengganti jenis encoder yang berbeda akan membutuhkan perubahan parameter sisi amplifier dan kemungkinan modifikasi perangkat kerasUntuk penggantian yang sama pada mesin yang ada, OSE105S2 adalah bagian yang tepat.

Q4: Apakah encoder ini masih diproduksi oleh Mitsubishi?

Tidak ¢ OSE105S2 telahdihentikan oleh Mitsubishi ElectricNew-in-box stok tersedia melalui pemasok suku cadang otomatisasi industri, tetapi tidak secara aktif diproduksi.Menjamin beberapa unit sementara stok tersedia disarankan.

Q5: Apa nomor bagian alternatif untuk OSE105S2?

Encoder juga terdaftar sebagaiOSE-105S2(format tanda hubung) dalam dokumentasi Mitsubishi dan beberapa katalog pemasok. Hal ini dirujuk dalam kombinasi bagian motor seperti HC-202S-E51+OSE105S2, di mana "E51" menunjukkan opsi encoder.Kode referensi silang termasuk B55028 dan E42, tergantung pada sumber katalog.
