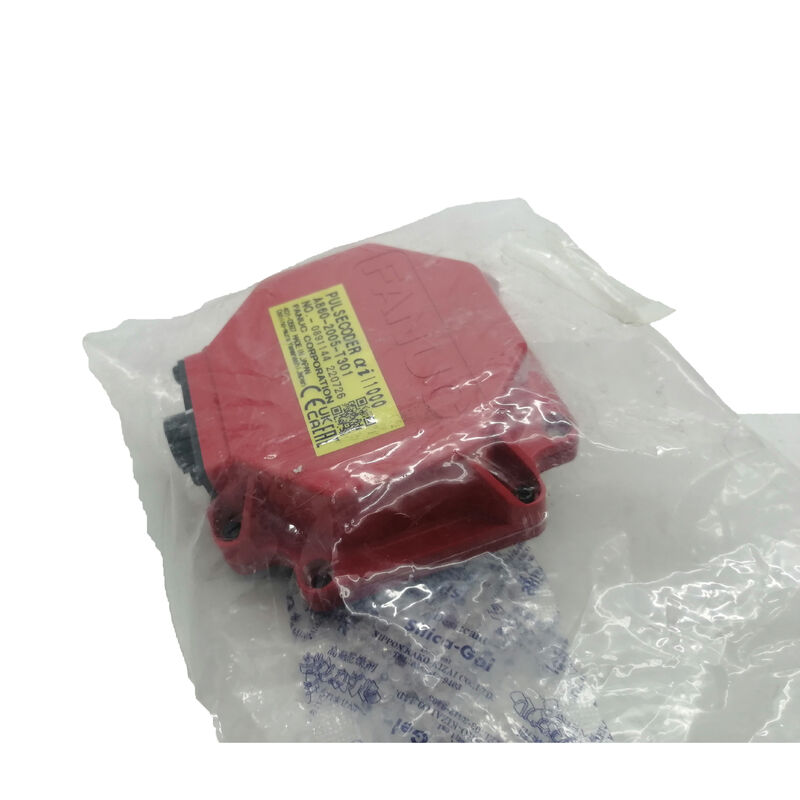

Pulse Coder FANUC A860-2005-T301 — Encoder Incremental aiI1000 untuk Motor Servo AC Seri Alpha i

Ada daftar singkat komponen yang, ketika rusak, dapat menghentikan mesin CNC sepenuhnya. Pulse coder motor servo berada di urutan teratas daftar tersebut. FANUC A860-2005-T301 adalah encoder inkremental aiI1000 yang dipasang pada keluarga motor servo AC Seri Alpha i yang luas — salah satu perangkat umpan balik yang paling banyak digunakan dalam ekosistem kontrol gerak industri FANUC, mencakup ukuran motor dari penggerak sumbu yang ringkas hingga unit torsi tinggi berformat besar.

Apa Arti Penamaan aiI1000

Huruf "I" pada aiI1000 adalah karakter penting: ini adalah pulse coder inkremental, bukan absolut. Di mana encoder absolut mengeluarkan kode posisi unik pada setiap sudut poros terlepas dari riwayat daya, aiI1000 menghasilkan aliran pulsa berkelanjutan saat poros berputar — umpan balik kuadratur resolusi tinggi yang diproses oleh penguat servo FANUC untuk menentukan kecepatan, arah, dan perubahan posisi.

Umpan balik inkremental bekerja bersama dengan sistem posisi referensi kontrol CNC. Saat mesin dinyalakan, setiap sumbu melakukan pengembalian referensi, menetapkan titik referensi yang diketahui. Dari titik itu, encoder aiI1000 melacak semua gerakan dengan resolusi 1.000.000 pulsa per putaran — granularitas yang cukup untuk mendukung toleransi posisi yang ketat dan kontrol kecepatan yang mulus di seluruh rentang kecepatan operasi keluarga motor Alpha i.

Spesifikasi Teknis

Rentang Motor yang Mencakup Industri

Apa yang membedakan A860-2005-T301 dari encoder aplikasi yang lebih sempit adalah luasnya motor Alpha i yang dilayaninya. Dari αi2/4000 — motor yang ringkas dan cepat yang cocok untuk penggerak sumbu yang lebih kecil — hingga varian αi50 torsi tinggi, pulsecoder aiI1000 adalah perangkat umpan balik standar di seluruh bingkai menengah dan lebih besar dari seluruh jajaran servo AC Alpha i FANUC.

Ini mencakup varian motor 200 V AC dan 400 V AC, yang berarti nomor suku cadang encoder yang sama mencakup mesin yang dibuat untuk standar daya regional yang berbeda tanpa perubahan pada sistem umpan balik motor. Ini juga berarti bahwa tim pemeliharaan yang mengelola armada mesin campuran dapat menyimpan satu nomor suku cadang encoder dan mengetahui bahwa itu berlaku untuk sebagian besar motor servo Alpha i mereka.

Pemasangan: Metode Kopling Oldham

A860-2005-T301 dipasang melalui kopling Oldham — kopling mekanis tiga bagian yang menghubungkan poros encoder ke poros motor sambil mengakomodasi sedikit ketidaksejajaran sudut dan paralel di antara keduanya. Ini adalah pendekatan pemasangan standar FANUC untuk keluarga pulsecoder Alpha i, dan prosedur pemasangan didokumentasikan dalam manual teknis motor FANUC.

Langkah-langkah praktis: empat baut kepala soket heksagonal M4 mengamankan pulsecoder ke ujung lonceng motor. Cincin-O menyegel encoder ke dalam saku motor, mencegah masuknya kontaminasi di antarmuka. Kopling memerlukan orientasi yang benar selama perakitan ulang — gigi harus terpasang dengan benar, dan cincin-O harus terpasang dengan bersih tanpa terjepit.

Satu peringatan yang perlu dicatat: dokumentasi FANUC sendiri menekankan bahwa pulsecoder dan penutup motor tidak boleh menerima guncangan fisik selama pemasangan, karena ini adalah perangkat optik presisi. Melindungi encoder dari debu dan serpihan selama prosedur penggantian sama pentingnya.

Di Mana Encoder Ini Bekerja

Seri motor Alpha i menjadi platform servo FANUC yang dominan sejak awal tahun 2000-an dan tetap diproduksi mesin baru secara luas selama lebih dari satu dekade. Basis terpasang tersebut berarti A860-2005-T301 menjadi item pemeliharaan yang sangat umum di:

Pusat permesinan CNC — penggerak sumbu utama (X, Y, Z, B, C) pada pusat permesinan 3 sumbu, 4 sumbu, dan 5 sumbu dari produsen termasuk Mazak, Makino, Okuma, DMG Mori, Doosan, dan banyak lainnya yang menjalankan kontrol FANUC 16i, 18i, 30i, dan 31i

Pusat Pembubutan dan Mesin Bubut CNC — penggerak servo sumbu pada konfigurasi 2 sumbu, multi-sumbu, dan mill-turn di mana motor Alpha i menggerakkan dudukan alat dan sumbu benda kerja

Robot Industri FANUC — penggerak sambungan lengan pada robot seri M, R, dan LR di mana keluarga motor αi menyediakan aktuasi berkinerja tinggi

Peralatan Produksi Khusus — sel otomatisasi kustom, jalur transfer, dan mesin tujuan khusus yang dibangun di sekitar penggerak servo Alpha i di lingkungan otomotif, kedirgantaraan, dan manufaktur umum

Catatan tentang Diagnosis Kesalahan Sebelum Penggantian

Salah satu kesalahan paling umum dalam penggantian encoder adalah mengganti encoder tanpa terlebih dahulu memastikan bahwa itu benar-benar komponen yang rusak. Alarm servo FANUC yang terkait dengan kesalahan encoder (biasanya alarm SV dalam kisaran 300–499 pada sistem CNC FANUC) juga dapat dipicu oleh kerusakan kabel, korosi konektor, kesalahan penguat, atau interferensi pada jalur sinyal encoder.

Sebelum melakukan penggantian encoder, memeriksa kontinuitas kabel encoder, memeriksa konektor di kedua ujung motor dan penguat, dan mengganti dengan kabel yang diketahui baik patut dilakukan. Kegagalan encoder yang terkonfirmasi — diverifikasi baik oleh peralatan pengujian statis atau dengan memasang encoder yang dicurigai pada motor uji dengan penguat FANUC — memberikan keyakinan tertinggi bahwa penggantian akan menyelesaikan kesalahan.

FAQ

T1: Apakah FANUC A860-2005-T301 encoder absolut atau inkremental?

Ini adalah inkremental. Huruf "I" pada aiI1000 adalah singkatan dari inkremental. Tidak seperti encoder absolut, ia tidak menyimpan data posisi melalui pemadaman daya — kontrol CNC harus melakukan pengembalian referensi (penyalaan sumbu) pada setiap startup mesin untuk menetapkan posisi referensi sumbu.

T2: Motor servo FANUC mana yang menggunakan A860-2005-T301?

Encoder ini mencakup motor servo AC Seri FANUC Alpha i dari αi2/4000 hingga αi4, αi8, αi12, αi22, αi30, αi40, dan αi50, di semua varian kecepatan. Ini digunakan pada versi motor 200 V dan 400 V. Selalu konfirmasikan dengan memeriksa label encoder pada motor — nomor suku cadang pada label adalah referensi kompatibilitas yang pasti.

T3: Kontrol CNC dan penguat servo mana yang berfungsi dengan A860-2005-T301?

Pulsecoder ini berkomunikasi melalui tautan serial berkecepatan tinggi FANUC dengan penguat servo seri αi dan βi, dipasangkan dengan kontrol CNC dalam keluarga 0i, 16i/18i/21i, dan 30i/31i/32i. Ini adalah platform FANUC yang dominan pada mesin perkakas dan robot yang dibuat dari awal tahun 2000-an hingga sekarang.

T4: Alarm FANUC mana yang biasanya menunjukkan A860-2005-T301 yang rusak?

Kegagalan terkait encoder biasanya memicu alarm SV (alarm servo) pada tampilan CNC FANUC — kode umum termasuk SV0364 (alarm CSAL), SV0368 (alarm fase lunak), dan kesalahan komunikasi atau hitungan encoder terkait. Sebelum menyimpulkan encoder rusak, periksa kabel dan konektor encoder, karena kesalahan kabel menghasilkan kode alarm yang identik.

T5: Bisakah A860-2005-T301 diperbaiki saat rusak?

Perbaikan asli jarang dapat dicapai. FANUC memproduksi aiI1000 sebagai rakitan presisi yang disegel, dan komponen disk optik internal serta kopling tidak dirancang untuk dibongkar di lapangan. Fasilitas perbaikan motor FANUC spesialis dengan rig uji khusus dapat melakukan diagnosis kesalahan untuk mengkonfirmasi kegagalan encoder sebelum penggantian, tetapi opsi layanan yang realistis adalah penggantian dengan unit yang berfungsi terverifikasi atau program pertukaran yang ditawarkan oleh pemasok encoder FANUC spesialis.
