The Fanuc A860-0347-T001 adalah pulse coder absolut serial yang dipasang pada model tertentu dalam jajaran motor servo AC seri S Fanuc — khususnya motor Model 3-0S dan Model 4-0S.

Protokol Serial A adalah format encoder serial generasi pertama Fanuc untuk seri S, yang menyediakan umpan balik posisi absolut melalui tautan serial dari motor ke penguat servo, menghilangkan kebutuhan untuk pengembalian referensi saat mesin dinyalakan sambil memberikan data posisi dengan resolusi yang sesuai dengan karakteristik operasi motor seri S.

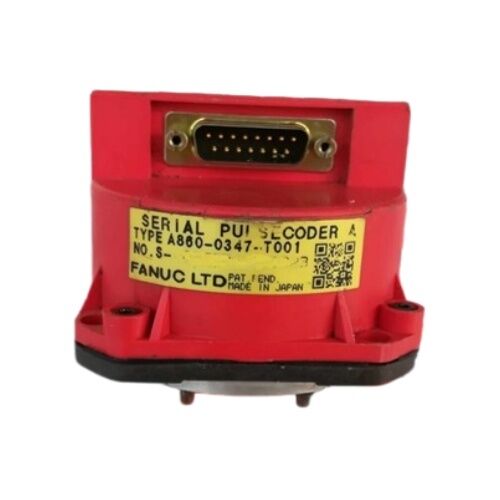

Konektor D-Sub pada badan encoder adalah pengenal fisik varian ini dalam keluarga A860-0347.

Konektor D-Sub — standar industri multi-pin berbentuk trapesium — adalah pilihan umum untuk koneksi umpan balik servo pada era produksi motor seri S, dan D-Sub T001 cocok dengan soket yang sesuai pada rakitan kabel umpan balik motor. Susunan konektor ini memungkinkan encoder diganti tanpa mengganggu jalur kabel — T001 pengganti langsung dicolokkan ke soket ujung motor kabel yang ada.

Motor seri S yang terkait dengan A860-0347-T001 mewakili generasi motor servo Fanuc yang lebih awal daripada seri alpha yang mengikutinya.

Penunjukan 3-0S dan 4-0S menunjukkan motor seri S bingkai tengah dalam klasifikasi torsi dan kecepatan tertentu. Mesin yang dibangun dengan motor ini — pusat permesinan, pusat pemesinan, dan peralatan jalur transfer dari produsen besar era 1990-an — terus beroperasi di fasilitas produksi di seluruh dunia, menjadikan pulse coder pengganti yang teruji sebagai kebutuhan pemeliharaan aktif daripada keingintahuan sejarah.

Seperti semua pulse coder serial absolut dalam ekosistem seri S Fanuc, kemampuan posisi absolut A860-0347-T001 bergantung pada cadangan baterai di penguat servo untuk mempertahankan hitungan multi-putaran melalui siklus daya mesin.

Baterai penguat yang sehat adalah prasyarat operasional untuk manfaat "tidak ada pengembalian referensi saat dinyalakan" yang membedakan encoder ini dari jenis inkremental yang digunakan pada motor seri S yang lebih lama.

Spesifikasi Utama

Protokol Serial A — Konteks Seri S

Protokol Serial A menempatkan A860-0347-T001 pada generasi pertama encoder serial Fanuc untuk seri S. Sebelum Serial A, motor seri S menggunakan pulse coder inkremental (keluarga A860-0315, A860-0316) yang menghasilkan sinyal kuadratur A/B/Z. Serial A menggantikan output kuadratur analog tersebut dengan tautan data serial yang ringkas, mengurangi jumlah konduktor yang diperlukan antara encoder dan penguat sambil secara bersamaan memungkinkan umpan balik posisi absolut yang tidak dapat disediakan oleh jenis inkremental.

Transisi ke umpan balik absolut serial merupakan peningkatan operasional yang signifikan bagi operator mesin: mesin dengan encoder Serial A dapat melanjutkan produksi segera setelah penghentian terencana atau tidak terencana, asalkan baterai penguat sehat. Mesin dengan encoder inkremental memerlukan urutan pengembalian referensi terstruktur setelah setiap siklus daya, menambah waktu untuk startup dan membatasi fleksibilitas selama pemeliharaan.

Protokol Serial A yang digunakan pada seri S berbeda dari protokol serial yang digunakan pada generasi encoder alpha dan alpha i selanjutnya. A860-0347-T001 tidak kompatibel secara elektrik atau protokol dengan encoder seri alpha (keluarga A860-0346, A860-0356) atau encoder alpha i (seri A860-2001) — mereka melayani generasi motor yang berbeda dan berkomunikasi dengan sirkuit antarmuka penguat yang berbeda.

Konektor D-Sub — Identifikasi Lapangan dan Catatan Penggantian

Format konektor D-Sub pada A860-0347-T001 menggunakan selubung trapesium standar dengan sekrup pengunci. Saat memeriksa motor di lapangan, soket D-Sub di ujung motor kabel — daripada konektor Amphenol atau pin datar — adalah indikator fisik bahwa varian D-Sub T001 ini adalah encoder yang benar daripada varian seri A860-0347 yang berbeda.

Sebelum memesan pengganti, pastikan kabel umpan balik motor memiliki soket D-Sub di ujung encoder; T001 tidak akan cocok dengan kabel yang diakhiri dengan format konektor yang berbeda.

FAQ

Q1: Alarm CNC apa yang muncul ketika A860-0347-T001 kehilangan komunikasi, dan apa langkah diagnostik pertama?

Kesalahan komunikasi encoder Serial A biasanya muncul sebagai alarm seri SV-3xx pada generasi CNC yang kompatibel — umumnya SV360 (kesalahan data serial) atau alarm sumbu yang menunjukkan servo tidak dapat dinyalakan.

Sebelum mengutuk encoder, lepaskan dan pasang kembali konektor D-Sub pada badan encoder, periksa semua pin dari kontaminasi atau kerusakan fisik. Periksa jalur kabel dari tekukan, kerusakan remuk, atau gesekan di tepi saluran.

Jika alarm tetap ada setelah pemeriksaan konektor dan kabel, ganti kabel umpan balik yang diketahui baik dari sumbu lain (jika kompatibel dengan konektor). Kesalahan yang hilang dengan kabel pengganti menunjukkan kerusakan kabel; kesalahan yang tetap ada menunjukkan encoder atau sirkuit antarmuka penguatnya.

Q2: Apakah A860-0347-T001 tersedia sebagai suku cadang baru, atau hanya sebagai surplus dan pertukaran?

Generasi motor seri S mendahului produksi Fanuc saat ini, dan A860-0347-T001 bersumber secara eksklusif melalui pasar purna jual — surplus dari pembongkaran mesin yang berfungsi dan kumpulan pertukaran yang dikelola dari spesialis perbaikan motor.

Unit pertukaran yang teruji dan bergaransi dari pemasok terkemuka adalah cara paling praktis untuk mendapatkan pengganti dengan keyakinan pada kondisi fungsionalnya.

Pengujian bangku statis saja tidak memvalidasi kinerja komunikasi serial encoder; pengujian di bawah rotasi pada penguat dan CNC yang kompatibel adalah kualifikasi yang bermakna.

Q3: Bisakah A860-0347-T001 diganti dengan jenis encoder absolut yang lebih baru jika pengganti langsung tidak tersedia?

Tidak — protokol encoder Serial A dan antarmuka penguat spesifik untuk penguat servo seri S yang dirancang untuk menerima data Serial A.

Penggantian dengan keluarga encoder Fanuc yang berbeda akan memerlukan penguat yang dapat menerima protokol encoder tersebut, yang pada gilirannya akan memerlukan perubahan sistem servo selain hanya encoder.

Dalam praktiknya, pendekatan yang benar adalah mencari A860-0347-T001 yang kompatibel dari pasar purna jual.

Spesialis motor seri S Fanuc yang bereputasi baik dapat memberikan saran apakah varian D-Sub T001 yang tepat tersedia atau apakah alternatif yang kompatibel dalam keluarga A860-0347 dengan adaptasi kabel adalah pilihan.

Q4: Setelah memasang A860-0347-T001 pengganti, prosedur startup apa yang diperlukan?

Pengembalian referensi diperlukan setelah setiap penggantian encoder. Encoder baru tidak memiliki hubungan hitungan multi-putaran yang tersimpan dengan posisi mekanis mesin — SRAM penguat telah direset atau berisi hitungan yang terikat pada orientasi sudut encoder sebelumnya.

Nyalakan mesin, pastikan alarm komunikasi encoder telah hilang (menunjukkan tautan serial telah terjalin), lalu gerakkan sumbu melalui siklus pengembalian referensi penuh. Verifikasi tampilan posisi sumbu menunjukkan koordinat nol mesin yang diharapkan setelah pengembalian referensi sebelum menjalankan program produksi apa pun.

Q5: Apa pola kegagalan yang paling umum untuk A860-0347-T001 pada mesin seri S yang beroperasi dalam jangka panjang?

Keausan bantalan terkait usia adalah kegagalan mekanis utama — bantalan encoder yang menopang rakitan cakram optik mengalami kelonggaran, yang menimbulkan kebisingan sinyal dan akhirnya memicu alarm komunikasi serial.

Kontaminasi cakram optik dari kabut pendingin atau aerosol minyak yang masuk melalui segel poros motor adalah jalur kegagalan utama kedua; permukaan cakram menjadi buram, mengurangi amplitudo sinyal di bawah ambang deteksi.

Korosi pin konektor D-Sub — dari kelembaban, uap pendingin, atau kabut pelumas yang masuk ke konektor — menyebabkan kesalahan komunikasi intermiten yang memburuk seiring waktu. Dalam semua kasus, encoder tidak dapat diperbaiki di lapangan; pertukaran adalah solusi layanan.
