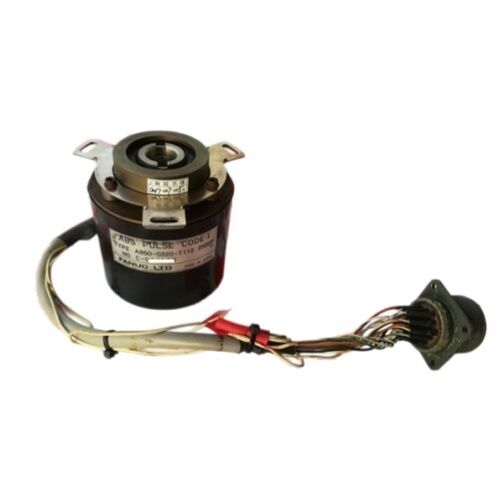

The Fanuc A860-0320-T112 adalah pulse coder absolut dengan housing hitam yang dipasang pada motor servo Fanuc Seri AC dan S — generasi motor yang menggerakkan puluhan ribu mesin perkakas CNC yang dibangun pada tahun 1980-an hingga pertengahan 1990-an.

Pada 2500 pulsa per putaran, ia memberikan resolusi posisi yang dibutuhkan oleh kontroler Zero-C, Zero-D, dan model awal Seri 16/18 Model-A untuk operasi servo loop tertutup pada mesin bubut, pusat permesinan, mesin bor, dan peralatan jalur transfer. Mesin dengan generasi motor/enkoder ini tetap aktif beroperasi di fasilitas produksi di seluruh dunia, dan realitas operasional yang berkelanjutan inilah — bukan minat kolektor — yang membuat A860-0320-T112 menjadi komponen pengganti yang dicari puluhan tahun setelah Fanuc menghentikan produksi aktifnya.

Desain absolut berarti enkoder melaporkan posisi porosnya segera saat dinyalakan, tanpa memerlukan siklus pengembalian referensi. CNC membaca posisi dari kode absolut enkoder segera setelah inisialisasi sistem, dan sumbu siap untuk bergerak.

Ini bukan fitur universal pada generasi motor ini — pulse coder inkremental sebelumnya (A860-0304-T112 dan sejenisnya) memerlukan urutan homing sebelum setiap penggunaan, sementara A860-0320-T112 absolut memungkinkan operator untuk melanjutkan produksi dari posisi yang diketahui secara akurat setelah gangguan daya yang direncanakan atau tidak direncanakan.

Perbedaan kenyamanan sangat terasa pada mesin yang sering berhenti dan mulai.

Nomor suku cadang alternatif A290-0561-V532 muncul pada beberapa rakitan motor dan dokumen pemesanan untuk enkoder fisik yang sama — kedua penunjukan merujuk pada unit yang sama dan dapat dipertukarkan untuk tujuan identifikasi dan pengadaan.

Housing plastik hitam membedakan enkoder ini dari tipe inkremental tutup merah sebelumnya dan dari enkoder seri alpha berbadan logam yang mengikuti pada generasi motor berikutnya. Di lapangan, housing hitam adalah konfirmasi visual tercepat bahwa motor Seri AC atau S dilengkapi dengan tipe absolut ini daripada varian inkremental.

Spesifikasi Utama

Resolusi 2500P dalam Konteks Seri AC/S

Angka 2500 pulsa per putaran adalah jumlah garis cakram mentah. Dekode kuadratur amplifier menghasilkan 10.000 kenaikan posisi terinterpolasi per putaran poros dari basis 2500P ini — penghitungan 4x tepi saluran A dan B.

Untuk motor servo yang terhubung ke sekrup bola pitch 5mm dengan rasio roda gigi yang umum, ini memberikan resolusi posisi dalam kisaran mikrometer digit tunggal rendah pada benda kerja — lebih dari cukup untuk aplikasi permesinan yang dirancang untuk motor ini.

Pada mesin bubut dan pusat permesinan dengan kontrol Seri 15 atau 16A, resolusi ini mendasari akurasi penentuan posisi sumbu yang dikenal oleh mesin CNC Fanuc yang dibangun pada era ini.

Pengkodean posisi absolut itu sendiri mencakup satu putaran penuh.

Retensi posisi absolut multi-putaran (mengetahui posisi setelah lebih dari satu putaran tanpa poros didorong kembali ke referensi) bergantung pada baterai amplifier servo yang menjaga penghitung putaran melalui siklus daya mesin.

Baterai amplifier yang rusak tidak menghancurkan data absolut satu putaran enkoder; itu berarti kontroler perlu membangun kembali referensi posisi sumbu setelah pemulihan daya.

Situasi Pasokan dan Pertukaran

Fanuc menghentikan A860-0320-T112 dan varian pendahulunya segera setelah generasi motor Seri AC/S menua dari lini produk aktif. Enkoder tidak lagi diproduksi. Unit pengganti sepenuhnya berasal dari dua sumber: sisa yang diuji dari mesin yang dinonaktifkan dan kumpulan pertukaran motor yang dikelola oleh perusahaan layanan spesialis Fanuc.

Sebagian besar pemasok memberlakukan kondisi pertukaran motor pada enkoder ini karena pasokannya terbatas dan terikat pada rakitan motor yang berfungsi.

Konsekuensi praktis bagi pembeli pemeliharaan adalah bahwa inti (enkoder rusak atau motor rusak dengan enkoder ini) sering kali harus menyertai pesanan — pemulih memasang enkoder yang diuji ke badan motor yang dikembalikan, menguji rakitan, dan memasok motor yang berfungsi kembali.

Model pertukaran ini lebih umum untuk A860-0320-T112 daripada penjualan suku cadang saja, meskipun stok sisa dalam berbagai kondisi tersedia dari beberapa distributor tanpa persyaratan pertukaran.

Pengujian A860-0320-T112 pengganti apa pun harus selalu dilakukan saat berputar pada amplifier yang kompatibel — pengujian bangku statis tidak memvalidasi akurasi kode absolut enkoder, yang memerlukan rotasi poros aktual untuk memverifikasi bahwa urutan kode bersih dan data posisi bebas dari kebisingan di seluruh putaran penuh.

Pola Kegagalan Umum dan Diagnosis

Kontaminasi cakram optik terkait usia adalah mode kegagalan yang dominan.

Housing plastik hitam A860-0320-T112 menyegel cakram optik dari ujung poros motor, tetapi migrasi pelumas bantalan motor selama bertahun-tahun layanan akhirnya mencapai jalur optik, mengurangi amplitudo sinyal dan menyebabkan kode absolut menghasilkan kesalahan yang dibaca CNC sebagai kegagalan data posisi.

Alarm biasanya muncul sebagai alarm kesalahan posisi atau kesalahan komunikasi enkoder pada kontrol Zero-C/D dan 16A, sering kali muncul pertama kali selama pemanasan mesin ketika pelumas bantalan dingin dan kental.

Keausan bantalan pada bantalan internal enkoder itu sendiri adalah masalah paling umum kedua.

Saat bantalan mengembangkan kelonggaran, cakram optik bergoyang relatif terhadap susunan fotodetektor, dan kualitas sinyal menurun — menghasilkan jenis alarm kesalahan posisi yang sama seperti kontaminasi, tetapi tanpa bukti pelumas yang terlihat di dalam enkoder saat dibuka untuk diperiksa.

FAQ

Q1: Apakah A860-0320-T112 tersedia tanpa pertukaran motor, atau harus mengembalikan inti?

Ketersediaan dan persyaratan pertukaran bervariasi menurut pemasok. Beberapa spesialis menjual unit sisa yang diuji secara langsung — ini berasal dari pembongkaran mesin yang dinonaktifkan dan tersedia selama stok masih ada.

Banyak spesialis perbaikan menawarkan enkoder ini hanya sebagai bagian dari pertukaran motor, di mana motor yang rusak dikirim dan motor yang diuji dengan enkoder yang berfungsi dikembalikan.

Jika pembelian langsung diperlukan tanpa mengembalikan inti, verifikasi dengan pemasok pada saat pertanyaan, karena tingkat stok untuk enkoder yang dihentikan ini benar-benar terbatas dan sering berubah.

Q2: Dapatkah A860-0320-T112 diperbaiki jika terkontaminasi atau bantalan aus, atau harus ditukar?

Fanuc merancang enkoder ini sebagai rakitan tersegel yang tidak dimaksudkan untuk perbaikan lapangan. Namun, beberapa pemulih spesialis memang membuka dan membersihkan unit yang terkontaminasi, mengganti bantalan internal, dan mengkualifikasi ulang enkoder saat berputar pada rig uji.

Tingkat keberhasilan bervariasi tergantung pada tingkat kontaminasi dan kondisi cakram — jika cakram optik itu sendiri tergores atau tergores oleh kontaminasi abrasif, pembersihan tidak dapat memulihkan kinerja. Sebelum berkomitmen untuk perbaikan, tanyakan kepada pemulih apakah mereka menguji enkoder saat berputar terhadap referensi yang diketahui baik setelah perbaikan.

Q3: Kode alarm CNC apa yang muncul ketika A860-0320-T112 gagal pada kontrol Seri 16A?

Pada Fanuc Seri 16A, alarm terkait enkoder biasanya muncul sebagai SV0401 (diskoneksi lunak — pulse coder terputus) atau SV0409 (kesalahan pulse coder) pada sumbu yang terpengaruh. Alarm SV0401 saat dinyalakan biasanya menunjukkan enkoder tidak berkomunikasi; alarm yang sama yang muncul secara intermiten selama operasi menunjukkan enkoder yang menurun tetapi berfungsi sebagian atau masalah konektor kabel.

SV0409 yang muncul di tengah siklus tanpa riwayat sebelumnya sering kali merupakan gejala pertama dari kontaminasi optik yang menyebabkan kerusakan kode absolut sesekali.

Q4: Apa perbedaan antara A860-0320-T112 dan A860-0304-T112 yang dipasang pada motor yang terlihat serupa?

A860-0320-T112 adalah tipe absolut — ia melaporkan posisi segera saat dinyalakan tanpa pengembalian referensi.

A860-0304-T112 adalah tipe inkremental — CNC harus menggerakkan sumbu ke titik referensi setelah setiap siklus daya untuk menentukan posisi. Keduanya menggunakan resolusi 2500P.

Keduanya cocok dengan gaya bodi motor yang sama, tetapi kartu antarmuka amplifier berbeda antara tipe absolut dan inkremental.

Pelat nama motor dan pengaturan parameter amplifier akan mengonfirmasi tipe mana yang ada. Mengganti enkoder absolut dengan tipe inkremental memerlukan perangkat keras amplifier yang cocok; ini bukan penggantian plug-and-play.

Q5: Setelah memasang A860-0320-T112 pengganti, prosedur penyelarasan apa yang diperlukan?

Tidak seperti enkoder seri alpha dengan kopling Oldham, A860-0320-T112 dipasang langsung ke poros motor dengan penyelarasan antara posisi nol mekanis enkoder dan nol listrik motor.

Setelah memasang pengganti, CNC biasanya akan memerlukan pengembalian referensi penuh untuk membangun kembali referensi posisi absolut dengan orientasi mekanis enkoder baru.

Penyesuaian parameter spesifik yang diperlukan untuk menyelaraskan offset nol enkoder baru dengan pergeseran grid mesin dan titik referensi bergantung pada pengaturan asli pembuat mesin — konsultasikan cadangan parameter Fanuc mesin jika tersedia, dan verifikasi posisi sumbu pada titik referensi sebelum mengembalikan mesin ke produksi.
