Encoder Putar Absolut TR Electronic CEV65M-01460 — PROFIBUS-DP, 4096 PPR, 11–27V DC

Nomor Suku Cadang: CEV65M-01460

Produsen: TR-Electronic GmbH

Tipe: Encoder Putar Multiturn Absolut

Antarmuka: PROFIBUS-DP

Resolusi: 4.096 Langkah/Putaran × 4.096 Putaran

Catu Daya: 11–27 V DC

Asal: Jerman

Beberapa encoder hanya menghitung pulsa. TR Electronic CEV65M-01460 melakukan sesuatu yang lebih berguna: ia mengingat posisinya. Sebagai encoder putar multiturn absolut, ia mempertahankan data posisi tepatnya bahkan ketika daya dimatikan — yang berarti tidak ada siklus homing, tidak ada kehilangan referensi, dan tidak ada kejutan saat mesin dinyalakan kembali setelah dimatikan.

Dibuat di Jerman oleh TR-Electronic GmbH, CEV65M-01460 adalah bagian dari seri CE-65 yang dihormati — jajaran encoder absolut industri yang dirancang untuk lingkungan di mana sensor harus terus bekerja terlepas dari apa yang terjadi di sekitarnya.

Absolut vs. Inkremental — Mengapa Ini Penting Di Sini

Encoder inkremental memberi tahu Anda seberapa jauh poros telah bergerak dari titik awal. Kehilangan daya, dan referensi itu hilang. Sebaliknya, encoder absolut menetapkan kode digital unik untuk setiap posisi poros di seluruh rentang geraknya — jadi saat daya kembali, pengontrol sudah tahu persis di mana posisi sumbu berada.

Untuk CEV65M-01460, cakupan itu mencakup hingga 4.096 putaran × 4.096 langkah per putaran, sepenuhnya dapat diprogram. Itu adalah resolusi total lebih dari 16 juta posisi unik — lebih dari cukup untuk tugas pemosisian yang menuntut yang ditemukan di mesin industri berat.

Spesifikasi Teknis

Keunggulan PROFIBUS-DP

Banyak encoder industri masih mengandalkan output analog atau sinyal digital dasar yang memerlukan perangkat keras konverter tambahan. CEV65M-01460 berkomunikasi secara native melalui PROFIBUS-DP — standar fieldbus yang menjalankan tulang punggung arsitektur PLC dan DCS yang tak terhitung jumlahnya di pabrik baja, sistem derek, dan pabrik proses berat di seluruh dunia.

Apa artinya secara praktis: encoder terhubung langsung ke jaringan PROFIBUS. Tidak ada modul pengkondisian sinyal, tidak ada perangkat keras perantara. Data posisi dan diagnostik tiba di pengontrol dalam paket yang bersih dan terstruktur. Dan dengan dukungan untuk baud rate hingga 12 Mbaud dan kepatuhan dengan Profil PNO Kelas 2, ia terintegrasi dengan bersih dengan master PROFIBUS-DP apa pun tanpa gimnastik konfigurasi khusus.

Industri dan Aplikasi

CEV65M-01460 bukanlah suku cadang serba guna — ia dibuat untuk lingkungan yang menuntut banyak dari sensor. Menurut panduan aplikasi TR-Electronic sendiri untuk seri CE-65, area penerapan tipikal meliputi:

Produksi baja — melacak posisi rol, sudut koiler, dan pergerakan ladle di mana retensi posisi absolut sangat penting untuk keselamatan.

Energi angin — pemantauan posisi pitch dan yaw pada sistem turbin yang mungkin sering mengalami siklus daya.

Sistem derek dan pengangkat — pelacakan ketinggian kait dan pengukuran sudut putar pada derek pelabuhan dan derek gantry di atas kepala.

Konstruksi kapal dan peralatan kelautan — pemosisian ramp, palka, dan mesin dek di lingkungan udara asin di mana penyegelan IP65 terbukti berguna.

Pengemasan dan logistik — posisi pengalih konveyor dan pemantauan sistem akumulasi.

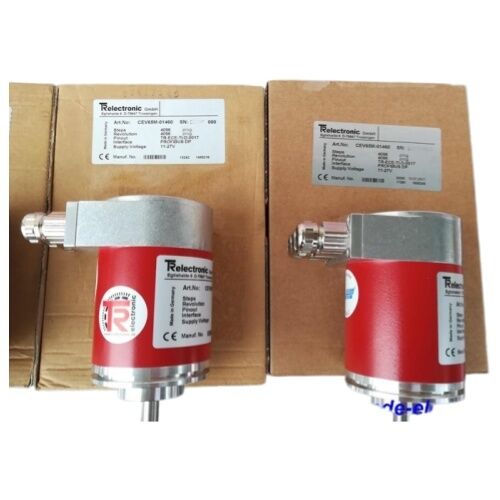

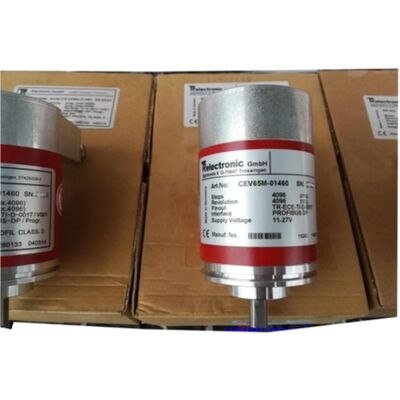

Kondisi: Baru Dalam Kotak

Unit ini ditawarkan baru dalam kemasan asli produsen — belum terpakai, tersegel pabrik, dengan label asli lengkap utuh. Untuk tim pemeliharaan yang mencari pengganti yang sama persis pada instalasi PROFIBUS-DP yang ada, membeli baru dalam kotak menghindari ketidakpastian jam layanan yang tidak diketahui dan riwayat keausan yang datang dengan unit yang diperbaharui.

CEV65M-01460 adalah suku cadang yang matang dengan ketersediaan luas di pasar sekunder juga, meskipun stok baru adalah pilihan yang disukai untuk aplikasi apa pun di mana kegagalan encoder yang tidak terduga akan menyebabkan waktu henti yang signifikan.

Catatan tentang Pemrograman

Satu fitur yang cenderung terlewatkan: baik langkah per putaran maupun jumlah putaran aktif adalah sepenuhnya dapat diprogram pada encoder ini melalui master PROFIBUS. Ini berarti satu SKU perangkat keras dapat dikonfigurasi untuk mencocokkan rasio roda gigi tertentu, rentang pengukuran, atau persyaratan sistem lama tanpa memerlukan suku cadang yang dibuat khusus. Bagi seorang insinyur pemeliharaan yang menstandarisasi inventaris suku cadang, fleksibilitas itu memiliki nilai nyata.

FAQ

Q1: Apakah CEV65M-01460 encoder inkremental atau absolut?

Ini adalah encoder multiturn absolut. Ia mempertahankan posisi tepatnya hingga 4.096 putaran bahkan ketika daya dimatikan — jadi tidak perlu mengulang homing sumbu setelah siklus daya atau penghentian darurat.

Q2: Protokol fieldbus apa yang digunakan encoder ini?

CEV65M-01460 berkomunikasi melalui PROFIBUS-DP, menggunakan driver output RS485. Ia mendukung baud rate hingga 12 Mbaud dan sesuai dengan Profil PNO Kelas 2, membuatnya kompatibel dengan master PROFIBUS-DP standar tanpa konfigurasi khusus.

Q3: Bisakah resolusi diubah setelah pemasangan?

Ya. Baik langkah per putaran (hingga 4.096) maupun jumlah putaran aktif (hingga 4.096) adalah dapat diprogram melalui master PROFIBUS. Ini memungkinkan encoder untuk dikonfigurasi ulang agar sesuai dengan pengaturan mekanis yang berbeda atau persyaratan sistem kontrol di lapangan.

Q4: Berapa peringkat IP-nya, dan apakah cocok untuk lingkungan luar ruangan atau pencucian?

CEV65M-01460 memiliki peringkat proteksi IP65 — tersegel terhadap masuknya debu dan terlindungi dari semprotan air dari arah mana pun. Ia cocok untuk penggunaan luar ruangan industri dan lingkungan pencucian sedang, meskipun tidak dirancang untuk perendaman penuh.

Q5: Berapa nomor suku cadang alternatif untuk encoder ini?

Nomor suku cadang alternatif pabrik adalah 110-01460, yang muncul pada beberapa dokumentasi TR-Electronic dan catatan pengadaan lama. Kedua nomor merujuk pada produk yang sama: encoder PROFIBUS-DP multiturn absolut seri CEV65M dengan resolusi terprogram 4.096×4.096.
