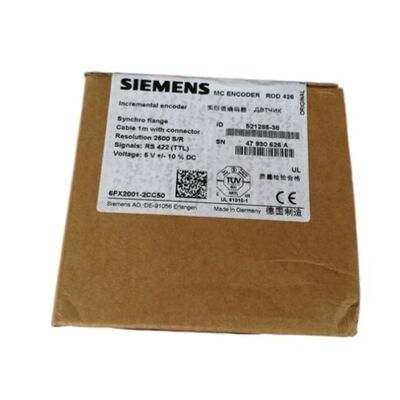

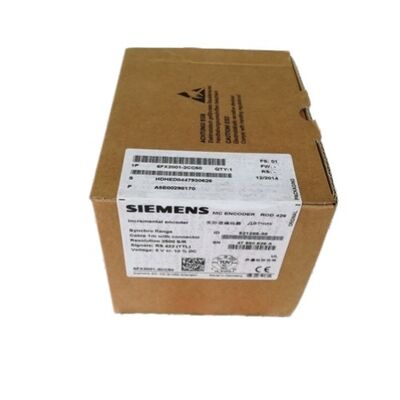

Siemens 6FX2001-2CC50 Incremental Encoder

RS 422 (TTL) | 2500 P/R | Synchro Flange | Poros 6mm | 5V | Saluran Kabel Universal | Kompatibel dengan SINUMERIK / SIMODRIVE

Umpan Balik Presisi untuk Setiap Putaran

Kontrol Gerakan hanya sebaik umpan balik di baliknya. Pada mesin perkakas yang dilengkapi SINUMERIK atau sumbu yang digerakkan SIMODRIVE, encoder adalah perangkat yang terus-menerus memberi tahu drive di mana posisi poros sebenarnya — bukan di mana ia diperintahkan untuk pergi, tetapi di mana ia secara fisik tiba. Jika umpan balik itu salah, loop kontrol tidak dapat konvergen. Jika benar pada 2.500 kali per putaran melalui antarmuka sinyal yang menolak kebisingan pada jarak hingga 100 meter, sumbu akan berperilaku persis seperti yang dimaksudkan oleh CNC.

Siemens 6FX2001-2CC50 adalah encoder putar optik inkremental dengan output diferensial RS 422 (TTL), 2500 pulsa per putaran, dan saluran kabel universal yang menangani perutean kabel aksial dan radial dari rumah yang sama. Ia membawa standar flensa sinkro yang telah menjadi referensi mekanis untuk pemasangan encoder kontrol gerakan Siemens selama puluhan tahun pembuatan mesin perkakas — menjadikannya pas langsung di berbagai instalasi SIMODRIVE dan SINUMERIK.

Spesifikasi Teknis

Antarmuka RS 422 (TTL): Mengapa Pensinyalan Diferensial Penting di Lantai Mesin

Lemari mesin perkakas bukanlah lingkungan listrik yang tenang. Drive frekuensi variabel mengalihkan kilowatt pada frekuensi tinggi di dekatnya. Kontaktor menghasilkan lonjakan induktif. Jalur kabel panjang melewati saluran yang berbagi dengan kabel daya. Dalam konteks ini, sinyal TTL encoder tunggal — direferensikan ke ground — menangkap interferensi yang sebanding dengan panjang kabel dan kedekatan dengan sumber kebisingan.

RS 422 menghilangkan kerentanan ini dengan mengirimkan setiap sinyal sebagai pasangan diferensial: dua kabel membawa tegangan pelengkap. Penerima mengukur perbedaan antara pasangan, bukan tegangan absolut dari salah satu kabel. Kebisingan apa pun yang masuk ke kabel memengaruhi kedua kabel secara merata, sehingga kontribusinya dibatalkan di penerima. Hasilnya adalah sinyal yang tiba dengan bersih melalui jalur kabel hingga 100 meter — jauh melampaui apa yang dapat dipertahankan oleh TTL tunggal di lingkungan yang sama.

Untuk resolusi 2.500 P/R pada 6FX2001-2CC50 pada kecepatan servo yang umum, frekuensi pemindaian maksimum 300 kHz adalah batas atas listrik. Pada kecepatan poros 6.000 RPM, encoder menghasilkan 250.000 pulsa per detik — jauh di dalam batas itu — memberikan margin kualitas sinyal yang cukup untuk papan kontrol SIMODRIVE sambil tetap berada dalam spesifikasi antarmuka.

2500 Pulsa Per Putaran: Detail yang Cukup untuk Pengerjaan Berkualitas Tinggi

Resolusi dalam encoder inkremental menentukan kenaikan sudut terkecil yang dapat dideteksi dan ditanggapi oleh drive. Pada 2.500 P/R, satu pulsa sesuai dengan rotasi poros 0,144°. Setelah penghitungan kuadratur internal drive (×4 evaluasi A dan B), resolusi efektif mencapai 10.000 hitungan per putaran — langkah sudut 0,036°.

Untuk sumbu umpan linier dengan sekrup bola pitch 5mm, 10.000 hitungan per putaran diterjemahkan menjadi resolusi linier 0,5 µm per hitungan. Untuk spindel pusat putar yang beroperasi dalam mode sumbu C selama pembentukan kontur, 2.500 P/R memberikan granularitas sudut yang diperlukan untuk interpolasi yang mulus. Tingkat resolusi ini mencakup tuntutan pengerjaan CNC presisi di sebagian besar aplikasi standar.

Saluran Kabel Universal: Satu SKU, Dua Opsi Perutean

Fitur "saluran kabel universal" layak dipahami sebelum memesan. Titik keluar kabel 6FX2001-2CC50 dirancang untuk mengakomodasi perutean aksial (keluar kabel sejajar dengan sumbu poros) dan perutean radial (keluar kabel tegak lurus terhadap poros) dari rumah yang sama. Fleksibilitas ini berarti satu nomor suku cadang berfungsi di berbagai konfigurasi mesin di mana encoder harus merutekan kabelnya ke arah yang berbeda — menghilangkan kebutuhan untuk menyimpan varian aksial dan radial terpisah untuk resolusi yang sama.

Varian terkait 6FX2001-2EC50 (konektor flensa radial) dan 6FX2001-2GC50 (konektor flensa aksial) menawarkan opsi arah tetap ketika dudukan konektor yang terpasang keras lebih disukai. Model universal CC50 dengan kabel 1m yang sudah terpasang adalah pilihan yang lebih fleksibel untuk retrofit dan inventaris pemeliharaan konfigurasi campuran.

Flensa Sinkro: Standar Mekanis yang Telah Teruji Waktu

Flensa sinkro adalah antarmuka mekanis standar untuk pemasangan encoder, menggunakan badan flensa yang digerinda presisi yang terletak pada lekukan yang cocok di pelat ujung motor atau mesin, dan kerah penjepit yang mengamankan konsentrisitas tanpa pemasangan kaku. Pendekatan ini mentolerir ketidaksejajaran kopling kecil dan perbedaan ekspansi termal yang ada dalam rakitan mesin nyata tanpa mentransmisikan beban lentur ke poros encoder.

Pemasangan flensa sinkro 6FX2001-2CC50 secara mekanis kompatibel dengan sebagian besar mesin perkakas yang dilengkapi SINUMERIK dan SIMODRIVE yang telah menggunakan standar ini selama puluhan tahun, sehingga mudah digunakan sebagai encoder pengganti tanpa memodifikasi antarmuka pemasangan encoder mesin.

Kompatibilitas dengan Sistem Kontrol Siemens

6FX2001-2CC50 adalah komponen kontrol gerakan Siemens yang teruji sistem dan bersertifikat yang didokumentasikan untuk digunakan dengan:

• SINUMERIK Sistem CNC (termasuk 840D sl, 810D, dan platform terkait)
• SIMODRIVE 611 Sistem drive (varian analog dan digital dengan input encoder TTL)
• SIMOTION Sistem kontrol gerakan
• SIMATIC Pengontrol teknologi dengan modul input encoder
• SINAMICS Sistem drive dengan modul antarmuka encoder TTL yang sesuai

Encoder diklasifikasikan dalam keluarga encoder kontrol gerakan Siemens sebagai cocok untuk aplikasi sumbu umpan dan spindel pada mesin perkakas di mana encoder dipasang langsung ke poros motor sumbu atau gearbox.

Pertanyaan yang Sering Diajukan

Q1: Apa perbedaan antara 6FX2001-2CC50 dan 6FX2001-3CC50?

Keduanya adalah encoder 2.500 P/R dengan flensa sinkro dan poros 6mm, dan keduanya menggunakan saluran kabel universal. Perbedaan utamanya adalah antarmuka output. 6FX2001-2CC50 mengeluarkan sinyal diferensial digital RS 422 (TTL) yang dapat langsung digunakan oleh pengontrol drive dengan input encoder TTL. 6FX2001-3CC50 mengeluarkan sinyal sinusoidal 1V peak-to-peak (format sin/cos 1Vpp), yang memerlukan input berkemampuan sin/cos pada drive atau CNC untuk mencapai resolusi posisi yang lebih halus melalui interpolasi. Periksa spesifikasi input encoder drive Anda sebelum memesan — input TTL dan sin/cos tidak dapat dipertukarkan.

Q2: Bisakah encoder ini digunakan dengan modul drive digital SIMODRIVE 611?

Ya, asalkan unit kontrol digital 611 dilengkapi dengan input evaluasi encoder TTL. Banyak unit kontrol sumbu digital SIMODRIVE 611 mendukung input encoder inkremental RS 422 (TTL) sebagai bagian dari spesifikasi standarnya. Konfirmasikan varian papan kontrol yang tepat yang terpasang di modul drive Anda dan verifikasi bahwa ia mendukung evaluasi encoder TTL sebelum menghubungkan 6FX2001-2CC50.

Q3: Encoder menyertakan pulsa referensi (sinyal Z). Bagaimana ini digunakan?

Sinyal Z adalah satu pulsa output sekali per putaran pada posisi sudut yang tepat. Dalam sistem encoder inkremental, pulsa Z digunakan untuk prosedur pendekatan titik referensi (homing) — drive menggerakkan sumbu hingga pulsa Z terdeteksi, menetapkan referensi posisi yang diketahui dan berulang setelah dinyalakan. Tanpa homing referensi, hitungan posisi encoder inkremental tidak memiliki titik awal yang ditentukan. Penggunaan pulsa Z yang benar dalam konfigurasi homing CNC memastikan bahwa mesin melakukan homing ke posisi fisik yang sama setiap saat.

Q4: Apa yang terjadi jika tegangan suplai menyimpang dari tepat 5V?

6FX2001-2CC50 mentolerir variasi ±10% pada suplai 5V, sehingga beroperasi dengan benar di mana saja dari 4,5V hingga 5,5V. Di luar jangkauan ini, kualitas sinyal dapat menurun. Jika tegangan suplai tidak stabil atau berisik, disarankan suplai 5V yang diatur dengan decoupling yang memadai di dekat encoder. Perhatikan bahwa varian lain dalam keluarga 6FX2001 dengan akhiran "-2N" mendukung rentang tegangan operasi yang lebih luas (10–30V), yang mungkin lebih cocok jika regulasi 5V yang tepat sulit.

Q5: Bagaimana encoder harus digabungkan secara mekanis untuk menghindari kegagalan bantalan prematur?

Kopling kaku langsung antara poros encoder dan poros mesin tidak disarankan. Ketidaksejajaran sisa apa pun — sudut atau paralel — diterjemahkan langsung ke pembebanan radial dan aksial pada bantalan internal encoder, memperpendek masa pakai. Kopling fleksibel yang mengakomodasi ketidaksejajaran kecil (biasanya kurang dari 0,1mm offset paralel dan kurang dari 0,5° ketidaksejajaran sudut) harus selalu digunakan antara poros encoder dan poros yang digerakkan. Jangan menggerakkan poros encoder dengan sabuk atau rantai tanpa kopling perantara — gaya lateral dari ketegangan sabuk dapat melebihi beban radial yang diizinkan pada poros.
