Encoder Inkremental Siemens 6FX2001-3EB02 — Umpan Balik Sin/Cos Presisi untuk Kontrol Gerakan Industri

Saat mesin CNC atau penggerak servo Anda memerlukan umpan balik yang benar-benar dapat Anda percayai, Siemens 6FX2001-3EB02 akan memberikannya. Encoder putar optoelektronik ini menggabungkan keluaran sinusoidal 1 Vpp yang bersih dengan1,024 pulsa per putaran, menjadikannya pilihan tepat bagi para insinyur yang menjalankan platform SINUMERIK, SINAMICS, SIMOTION, atau SIMATIC.

Apa yang Membuat Encoder Ini Menonjol

Pada intinya, 6FX2001-3EB02 menggunakan pemindaian optoelektronik pada disk pengindeksan — LED menerangi pola garis disk, dan elemen fotoelektronik menangkap transisi terang-gelap yang dihasilkan. Hasilnya: dua sinyal jalur sinusoidal (A dan B) diimbangi sebesar 90°, ditambah pulsa referensi (R), dikirimkan pada level sinyal1 Vpp sin/coshingga elektronik hilir.

Antarmuka sinusoidal analog adalah pembeda sebenarnya. Tidak seperti encoder TTL standar yang mengeluarkan gelombang persegi digital, sinyal 1 Vpp membawa data bentuk gelombang yang dapat diinterpolasi — artinya sistem kontrol secara matematis dapat membagi setiap periode menjadi ratusan sub-hitungan, sehingga mendorong resolusi efektif jauh melampaui garis dasar 1.024.

Sekilas Spesifikasi Teknis

Dibangun untuk Ekosistem Kontrol Gerak Siemens

Encoder ini bukan sekadar sensor umum — melainkan akomponen bersertifikat yang teruji sistemdioptimalkan untuk rangkaian otomasi lengkap Siemens:

• SINUMERIKSistem CNC (penggilingan, pembubutan, penggilingan)
• SINAMIKservo dan penggerak vektor
• SIMOSIpengontrol gerak
• SIMATISsistem logika yang dapat diprogram

Memasangkannya dengan drive Siemens SIMODRIVE atau SINAMICS yang secara asli memproses sinyal diferensial 1 Vpp berarti tidak ada perangkat keras pengondisian tambahan — jalur sinyal yang bersih dan tervalidasi dari poros ke pengontrol.

Dimana Encoder Ini Mulai Bekerja

Dimanapun posisi sudut yang tepat atau umpan balik kecepatan tidak dapat dinegosiasikan, 6FX2001-3EB02 cocok untuk:

• Pusat permesinan CNC multi-sumbu— pelacakan spindel dan sumbu linier secara real-time
• Jalur perakitan otomatis— menjaga konveyor dan gerakan robot tetap sinkron
• Mesin percetakan dan pengemasan— registrasi ketat di seluruh penanganan web berkecepatan tinggi
• Mesin press pembentuk logam— umpan balik posisi pukulan yang andal di bawah getaran terus menerus

Desain flensa sinkronisasi membuat pemasangan poros bersih dan dapat diulang, sedangkan orientasi konektor radial memberikan fleksibilitas perutean kabel dalam wadah yang rapat.

Catatan Pemesanan & Kompatibilitas

6FX2001-3EB02 termasuk dalam keluarga encoder inkremental 6FX2001 yang lebih luas dari Siemens, yang mencakup beberapa antarmuka keluaran — 1 Vpp sin/cos, RS 422/TTL, dan HTL — di berbagai resolusi. Jika pengontrol drive Anda memerlukan output digital TTL/RS 422 dan bukan format analog sin/cos, maka6FX2001-2EB02varian menawarkan faktor bentuk mekanis yang sama dengan antarmuka kelistrikan yang berbeda.

Pertanyaan Umum

Q1: Apa yang membedakan output 1 Vpp sin/cos dari encoder TTL standar?

Sinyal sinusoidal memungkinkan pengontrol penggerak untuk melakukan interpolasi dalam setiap siklus pulsa, menghasilkan resolusi efektif yang jauh lebih baik daripada 1.024 garis mentah. Encoder TTL mengeluarkan pulsa diskrit tanpa data sub-periode — lebih mudah untuk dihubungkan, tetapi tanpa ruang interpolasi.

Q2: Platform Siemens manakah yang mendapatkan sertifikasi encoder ini?

Ini membawa sertifikasi sistem untuk kontrol SINUMERIK CNC, drive SINAMICS, pengontrol gerak SIMOTION, dan sistem SIMATIC. Ini juga digunakan secara luas dengan drive SIMODRIVE 611 yang lama. Selalu konfirmasikan bahwa port umpan balik drive Anda menerima input analog sin/cos 1 Vpp sebelum pemasangan.

Q3: Apakah encoder ini akan berfungsi dengan drive servo pihak ketiga?

Ya — drive atau pengontrol apa pun yang dilengkapi dengan input encoder diferensial 1 Vpp sin/cos dapat bekerja dengan 6FX2001-3EB02. Antarmuka ini diadopsi secara luas di seluruh platform servo industri Eropa dan Asia. Periksa spesifikasi input encoder pengontrol spesifik Anda untuk mengonfirmasi kompatibilitas.

Q4: Seberapa jauh kabel encoder dapat berjalan dari encoder ke drive?

Dokumentasi teknis Siemens menentukan panjang kabel maksimum150 meteruntuk antarmuka sin/cos 1 Vpp. Untuk integritas sinyal terbaik pada jangka waktu yang lebih lama, gunakan kabel encoder pasangan terpilin berpelindung dengan ground yang tepat di kedua ujungnya.

Q5: Apa saja persyaratan pemasangan mekanis?

6FX2001-3EB02 menggunakan aflensa sinkron (sinkronisasi).untuk pemasangan poros langsung atau rintisan motor, menerima adiameter 6mmbatang. Konektor flensa radial menjaga pintu keluar kabel tetap kompak — berguna ketika ruang pemasangan terbatas.

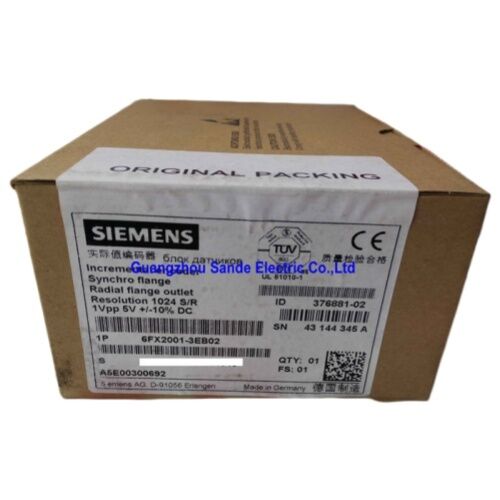

Nomor Bagian:6FX2001-3EB02 |Pabrikan:Siemens AG |Seri:SIMODRIVE / Encoder Kontrol Gerak |Antarmuka:Dosa/Cos 1 Vpp |Resolusi:1.024 P/R
