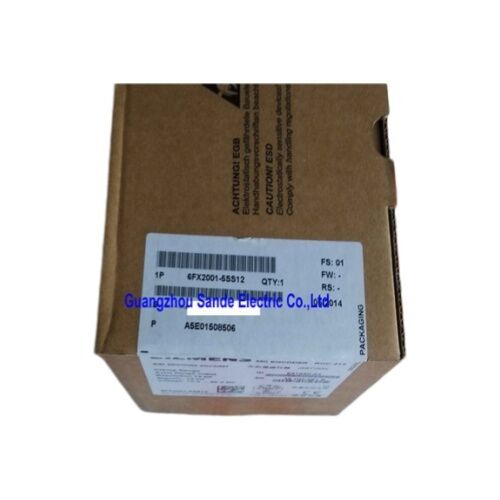

Encoder Nilai Absolut Siemens 6FX2001-5SS12

Putaran Tunggal | 13-Bit SSI | Flange Strip | IP67 | Dibangun untuk Ekosistem Kontrol Gerak Siemens

Presisi yang Tidak Membutuhkan Titik Awal

Setiap kali mesin dinyalakan, encoder inkremental dimulai dari nol dan bekerja kembali ke titik referensi yang diketahui. Ini adalah rutinitas yang membuang waktu, menambah siklus keausan, dan menimbulkan kesalahan homing sesekali ketika terjadi kesalahan di tengah siklus.

Siemens 6FX2001-5SS12 mengambil pendekatan yang berbeda. Sebagai encoder nilai absolut putaran tunggal, ia mengeluarkan kode posisi unik untuk setiap posisi sudut di seluruh rentang 360° penuh — langsung saat daya diterapkan. Tidak ada proses referensi. Tidak ada data posisi yang hilang. Sistem kontrol tahu persis di mana sumbu berada, seketika.

Spesifikasi Teknis

Resolusi 13-Bit — Apa Artinya Sebenarnya di Lantai Produksi

Tiga belas bit diterjemahkan menjadi 8.192 posisi diskrit per revolusi. Dengan kata lain, encoder memecahkan gerakan sudut hingga sekitar 0,044° per langkah. Dikombinasikan dengan akurasi mekanis ±27 detik busur — hanya ±0,0074° — tingkat presisi ini sangat cocok untuk tugas kontrol gerak yang menuntut di mana pengulangan posisi secara langsung memengaruhi kualitas suku cadang.

Sebagai konteks: pada radius 100mm, ±27 detik busur sesuai dengan ketidakpastian posisi linier sekitar ±0,013mm. Itulah jenis toleransi yang penting dalam pembentukan kontur mesin perkakas, kontrol sambungan robot, dan peralatan perakitan presisi.

Antarmuka SSI — Andal, Deterministik, Tahan Kebisingan

Synchronous Serial Interface (SSI) telah menjadi andalan dalam penginderaan posisi industri selama beberapa dekade, dan dengan alasan yang bagus. Ini menggunakan transmisi sinyal diferensial, yang memberikannya kekebalan yang kuat terhadap kebisingan listrik di lingkungan dengan penggerak frekuensi variabel, motor besar, atau sumber EMI lainnya yang beroperasi di dekatnya.

SSI juga deterministik: pengontrol memulai transfer data dengan serangkaian pulsa jam, dan encoder merespons dengan kata posisinya dalam kerangka waktu yang tetap dan dapat diprediksi. Tidak ada penundaan arbitrase bus, tidak ada penanganan tabrakan — hanya data posisi yang bersih dan sinkron dengan jam sesuai permintaan. Untuk loop kontrol gerak yang kritis waktu, prediktabilitas itu sama berharganya dengan akurasi itu sendiri.

Dirancang untuk Beroperasi di dalam Otomasi Siemens

6FX2001-5SS12 bukan hanya encoder SSI generik — ini adalah komponen kontrol gerak Siemens yang telah diuji sistem dan disertifikasi untuk integrasi langsung dengan:

• SINUMERIK Sistem CNC (termasuk 840D sl dan platform terkait)
• SINAMICS Sistem penggerak (terhubung melalui Modul Sensor SMC atau SME)
• SIMOTION Sistem kontrol gerak
• SIMATIC Pengontrol logika terprogram dengan modul teknologi

Ini penting dalam praktik. Komponen yang diuji sistem menghilangkan dugaan seputar konfigurasi parameter, pinout konektor, dan waktu sinyal. Ketika sesuatu perlu dikomisioning atau dipecahkan masalahnya, rantai dokumentasi Siemens mencakup encoder ini sebagai bagian dari ekosistem — bukan sebagai perangkat pihak ketiga eksternal.

IP67 dan -40°C: Peringkat Lingkungan Serius

Rating IP67 mengonfirmasi perlindungan terhadap perendaman sementara total dalam air — jauh melampaui apa yang dibutuhkan oleh sebagian besar mesin perkakas atau lingkungan perakitan. Masuknya debu sepenuhnya diblokir. Untuk aplikasi di dekat stasiun pendingin atau pencucian, peringkat ini memberikan margin nyata, bukan hanya kotak centang kepatuhan.

Batas operasi sisi dingin -40°C sama pentingnya. Sebagian besar encoder industri memiliki batas bawah -10°C atau -20°C. 6FX2001-5SS12 menangani lingkungan penyimpanan dingin, instalasi luar ruangan di iklim dingin, atau aplikasi di mana mesin berada di fasilitas yang tidak dipanaskan semalaman sebelum startup shift pagi.

Flange Strip, M23 Aksial — Detail Instalasi

Desain flange strip (flange penjepit) memungkinkan pemasangan aksial yang aman ke poros tanpa memerlukan kesesuaian lubang presisi — kerah flange menjepit poros secara mekanis setelah dikencangkan. Dikombinasikan dengan poros padat 10mm dan orientasi konektor M23 aksial, jejak instalasi ringkas dan jalur kabel keluar dengan bersih di sepanjang sumbu poros, mengurangi risiko kabel tersangkut di ruang sempit.

Konektor M23 adalah format konektor melingkar industri standar yang banyak digunakan di seluruh produk encoder Siemens, sehingga rakitan kabel yang ada dari sistem yang kompatibel sering kali dapat digunakan kembali.

Pertanyaan yang Sering Diajukan

Q1: Apakah 6FX2001-5SS12 memerlukan proses referensi setelah dinyalakan?

Tidak. Sebagai encoder absolut, ia mengeluarkan nilai posisi unik untuk setiap sudut poros sejak daya diterapkan. Sistem kontrol menerima posisi saat ini segera — tidak perlu siklus homing.

Q2: Bagaimana encoder ini terhubung ke sistem penggerak SINAMICS?

6FX2001-5SS12 terhubung ke penggerak SINAMICS melalui Modul Sensor SINAMICS — baik varian SMC (Dipasang di Kabinet) atau SME (Dipasang di Motor), tergantung pada topologi penggerak Anda. Modul sensor menangani protokol SSI dan menyajikan data posisi ke pengontrol posisi internal penggerak.

Q3: Apa perbedaan antara 6FX2001-5SS12 dan 6FX2001-5QS12?

Keduanya adalah encoder absolut putaran tunggal SSI 13-bit dengan spesifikasi kelistrikan yang sama. Perbedaan fisik utamanya adalah orientasi konektor: 6FX2001-5SS12 memiliki soket flange aksial (kabel keluar di sepanjang sumbu poros), sedangkan 6FX2001-5QS12 memiliki soket flange radial (kabel keluar tegak lurus terhadap poros). Pilih berdasarkan geometri instalasi dan batasan perutean kabel Anda.

Q4: Apakah encoder ini kompatibel dengan pengontrol SSI pihak ketiga, atau hanya sistem Siemens?

Protokol SSI itu sendiri adalah standar industri terbuka, sehingga 6FX2001-5SS12 dapat berinteraksi dengan pengontrol apa pun yang kompatibel dengan SSI asalkan frekuensi jam, panjang kata data, dan persyaratan tegangan suplai terpenuhi. Meskipun demikian, ini secara khusus dirancang, diuji, dan didokumentasikan sebagai bagian dari ekosistem otomasi Siemens, sehingga integrasi asli dengan platform SINUMERIK, SINAMICS, dan SIMOTION akan selalu menjadi jalur yang paling mudah.

Q5: Berapa panjang kabel maksimum yang didukung dengan SSI pada resolusi ini?

Panjang kabel SSI bergantung pada frekuensi jam — kecepatan jam yang lebih rendah memungkinkan jalur kabel yang lebih panjang. Pada kecepatan jam SSI tipikal yang digunakan dengan encoder 13-bit (sekitar 100–200 kHz), panjang kabel hingga 100 meter umumnya dapat dicapai menggunakan kabel berpelindung yang sesuai. Untuk rekomendasi yang tepat, lihat dokumentasi Modul Sensor SINAMICS yang relevan dengan instalasi Anda.
