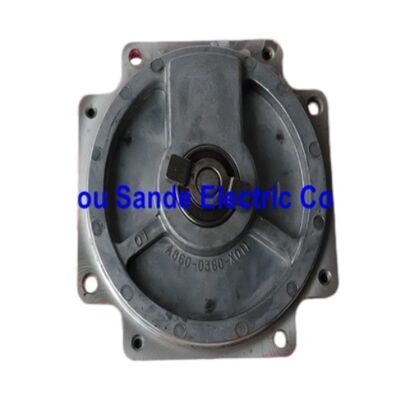

FANUC Encoder A860-0360-V511 A86O-O36O-V511 A8600360V511

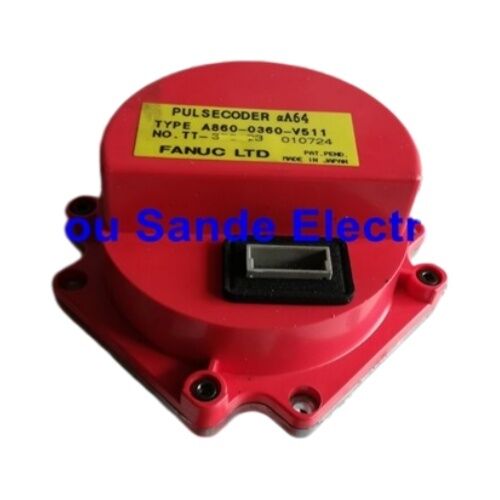

FANUC A860-0360-V511 Pulsecoder — αA64 Absolute Encoder dengan Super Kapasitor untuk Motor Servo Seri FANUC Alpha

Merek: FANUC

Penunjukan: αA64 (Alpha Absolute 64K)

Nomor Suku Cadang: A860-0360-V511 / A8600360V511 Konektor 14-Pin

Tipe Absolut | Super Kapasitor | Stok Tersedia

Era Tutup Merah — Masih Menjalankan Jutaan Mesin

Sebelum seri αi FANUC menjadi platform dominan pada mesin perkakas modern, generasi sebelumnya dari motor servo AC seri FANUC Alpha berjalan — dan terus berjalan — di fasilitas manufaktur di seluruh dunia. Dapat diidentifikasi dengan tutup belakang plastik merah khas yang menutupi rakitan encoder, motor-motor ini dipasang dalam jumlah besar pada pusat permesinan, pusat pembubutan, dan peralatan multi-sumbu selama akhir 1980-an hingga 2000-an. Banyak dari mesin tersebut masih digunakan secara produktif setiap hari.

The FANUC A860-0360-V511 adalah pulsecoder tipe αA64 untuk varian bingkai yang lebih besar dari seri Alpha ini. Ini adalah encoder absolut — 64.000 pulsa per putaran, retensi posisi multi-putaran, tidak memerlukan baterai eksternal — yang dipasang di bagian belakang motor servo di dalam rumah tutup merah yang familiar. Ketika encoder ini gagal, mesin kehilangan referensi posisinya dan sumbu berhenti. Jalur penggantiannya lugas: A860-0360-V511 yang benar dipasang pada motor yang membawanya semula.

Apa yang Membuat V511 Berbeda dalam Keluarga A860-0360

Seri A860-0360 mencakup beberapa varian pulsecoder yang berbagi penunjukan encoder absolut αA64 yang sama tetapi berbeda dalam konfigurasi fisik dan teknologi retensi posisi. Memahami di mana V511 berada mencegah kesalahan pemesanan yang mahal.

Fitur pembeda kritis dari V511 adalah super kapasitornya bawaan untuk retensi posisi absolut. Di mana varian lain dalam seri ini mengandalkan baterai eksternal pada penguat servo untuk melestarikan data posisi multi-putaran absolut melalui periode mati daya, V511 membawa penyimpanan energi kapasitif internalnya sendiri. Ketika daya mesin dihilangkan, super kapasitor menyediakan energi yang dibutuhkan untuk menjaga hitungan posisi internal encoder selama interval mati daya, menghilangkan ketergantungan baterai eksternal untuk fungsi ini di sisi encoder.

Konsekuensi praktis pada tingkat mesin tergantung pada bagaimana sistem awalnya dikonfigurasi — tetapi untuk motor yang dikirimkan dengan V511, arsitektur retensi posisi adalah bagian dari desain sistem. Seperti semua penggantian pulsecoder, mencocokkan nomor suku cadang yang tepat pada label encoder motor adalah prosedur verifikasi yang benar sebelum memesan.

Referensi Teknis

64K Absolut — Apa Arti Resolusi dan Tipe dalam Praktik

Dua properti mendefinisikan bagaimana pulsecoder berperilaku sebagai perangkat umpan balik: resolusinya dan apakah itu absolut atau inkremental. Keduanya penting untuk operasi mesin sehari-hari.

Resolusi: 64.000 ppr. Setiap putaran penuh poros motor dibagi menjadi 64.000 interval pengukuran diskrit. Pada sumbu servo yang menggerakkan sekrup bola dengan pitch 10mm, 64.000 hitungan per putaran memberikan loop umpan balik granularitas posisi sekitar 0,16 mikrometer per hitungan pada output sekrup — jauh melampaui akurasi komponen mekanis pada mesin perkakas tipikal yang dilayani oleh encoder ini. Resolusi encoder bukanlah faktor pembatas dalam kinerja pemosisian sistem ini. Apa yang secara bermakna dipengaruhi oleh resolusi 64K adalah kualitas umpan balik kecepatan pada laju umpan rendah, di mana kepadatan hitungan menjaga loop kontrol kecepatan tetap dilengkapi dengan data umpan balik yang halus dan teratur daripada semburan pulsa yang kasar.

Tipe absolut. Encoder absolut mempertahankan alamat posisi penuh di seluruh siklus mati daya. Ketika mesin menyala setelah shutdown — baik yang direncanakan atau tidak direncanakan — sistem servo membaca posisi tersimpan encoder dan segera mengetahui di mana sumbu berada. Tidak perlu kembali ke referensi, tidak perlu gerakan homing, tidak perlu intervensi operator. Mesin siap berjalan dari mana pun ia berhenti. Ini adalah keuntungan operasional yang berarti pada peralatan yang mungkin berhenti secara tak terduga karena gangguan daya, E-stop, atau kondisi kesalahan, dan di mana homing ulang semua sumbu sebelum melanjutkan produksi menambah waktu dan kompleksitas prosedural untuk pemulihan.

Super kapasitor di V511 adalah mekanisme yang membuat properti absolut bekerja melalui interval mati daya — ia menyimpan energi yang cukup untuk menjaga elektronik pelacakan posisi internal encoder saat daya eksternal tidak ada.

Keluarga Motor Tutup Merah Seri Alpha

A860-0360-V511 termasuk dalam grup bingkai yang lebih besar dalam jangkauan encoder FANUC Alpha. FANUC memproduksi dua ukuran fisik yang berbeda dari pulsecoder αA64:

Varian yang lebih kecil — ditemukan pada motor Alpha yang sangat ringkas termasuk ukuran bingkai α1, α2, dan αM2.5 — menggunakan nomor suku cadang A860-0360-T001 dan rumah fisik yang berbeda. Ini tidak dapat dipertukarkan dengan V511.

Varian yang lebih besar — digunakan di seluruh rentang motor Alpha yang lebih luas dari bingkai α3 ke atas — adalah seri A860-0360 dalam bentuk T201, V501, dan V511. Ini berbagi rumah fisik dan geometri kopling yang sama. Perbedaan akhiran dalam grup ini mencerminkan generasi, konfigurasi konektor, dan metode retensi posisi. Motor yang dilengkapi dengan encoder A64 dalam sistem penomoran suku cadang FANUC diidentifikasi dengan angka "75" di akhir nomor model 12 karakter motor (misalnya, A06B-0xxx-Bx75), yang merupakan metode pemeriksaan silang yang andal ketika label encoder itu sendiri tidak jelas atau rusak.

Varian A860-0360 — Menavigasi Keluarga

Beberapa nomor suku cadang berbagi penunjukan αA64 dan kompatibilitas motor seri Alpha yang sama. Perbedaan di antara mereka penting untuk pengadaan:

Mengapa Encoder Ini Gagal — dan Apa yang Diharapkan

Encoder tutup merah seri FANUC Alpha telah digunakan terus menerus selama puluhan tahun, dan mode kegagalannya dipahami dengan baik dalam komunitas servis FANUC.

Kontaminasi atau degradasi cakram optik. Encoder bekerja dengan melewatkan cahaya melalui cakram optik yang diukir presisi. Kontaminasi oleh uap pendingin, kabut minyak, atau debu logam yang masuk ke ujung — baik melalui keausan segel, titik masuk kabel, atau siklus termal berulang — dapat menurunkan kualitas sinyal dari waktu ke waktu. Tanda-tanda awal termasuk kondisi alarm marjinal yang muncul secara intermiten dan hilang saat restart; akhirnya sinyal turun di bawah ambang batas penerimaan penguat dan alarm encoder keras terjadi.

Degradasi super kapasitor. Pada V511, kapasitor yang menjaga posisi absolut melalui mati daya memiliki masa pakai terbatas. Kapasitor yang telah terdegradasi cukup tidak akan lagi menyimpan data posisi bahkan melalui interupsi daya singkat. Gejalanya adalah mesin kehilangan referensi posisi absolutnya setelah siklus daya — memerlukan pengembalian referensi yang seharusnya tidak diperlukan dengan encoder absolut yang berfungsi. Kapasitor bersifat internal pada rakitan encoder dan bukan komponen yang dapat diganti di lapangan secara terpisah.

Keausan kopling mekanis. Kopling antara poros motor dan input encoder mentransfer rotasi tanpa memungkinkan runout poros menerapkan gaya radial ke bantalan internal encoder. Keausan kopling dari waktu ke waktu memungkinkan ketidaksejajaran mencapai bantalan encoder, menghasilkan kebisingan, peningkatan hambatan bantalan, dan akhirnya kesalahan sinyal encoder.

Ketika alarm terkait encoder muncul, urutan diagnostik harus tetap dimulai dengan kabel encoder — verifikasi integritas koneksi dan kondisi kabel sebelum menyimpulkan encoder itu sendiri adalah penyebabnya. Jika inspeksi kabel bersih dan alarm tetap ada, encoder adalah kandidat berikutnya untuk diganti.

Catatan Penanganan dan Pemasangan

A860-0360-V511, seperti semua pulsecoder optik FANUC, memerlukan penanganan yang sesuai untuk instrumen optik presisi. Rakitan cakram internal dan bantalan adalah komponen yang menentukan kinerja encoder, dan keduanya sensitif terhadap guncangan mekanis dan kontaminasi.

Simpan encoder dalam kemasannya hingga saat pemasangan. Jangan memukul rumah atau menerapkan gaya aksial ke poros encoder. Saat melepas encoder lama dari motor, perhatikan orientasi kopling — kopling pengganti (disarankan untuk memasang yang baru setiap kali penggantian encoder) harus diposisikan dengan benar untuk memasang fitur penggerak poros motor sebelum encoder dipasang.

Rumah tutup plastik merah harus ditangani tanpa menyentuh jendela optik atau permukaan antarmuka kopling. Setelah dipasang, verifikasi kondisi penyegelan tutup sebelum mengembalikan motor ke layanan — perlindungan ujung tergantung pada tutup yang dipasang dan disegel dengan benar.

FAQ

Q1: A860-0360-V511 memiliki super kapasitor alih-alih mengandalkan baterai eksternal. Apakah ini berarti baterai penguat tidak lagi diperlukan sama sekali?

Super kapasitor di V511 menangani retensi posisi di dalam encoder itu sendiri, tetapi konfigurasi baterai sistem servo secara keseluruhan tergantung pada bagaimana penguat FANUC dan pengontrol CNC mengelola data posisi absolut pada tingkat sistem. Penguat servo FANUC dari era ini biasanya mempertahankan baterainya sendiri untuk fungsi cadangan selain hanya encoder — termasuk penyimpanan parameter dan, dalam beberapa konfigurasi, pelacakan hitungan absolut multi-putaran pada tingkat penguat. Apakah penguat masih memerlukan baterainya ketika V511 dipasang tergantung pada model penguat spesifik dan konfigurasi sistem. Kapasitor mandiri encoder menghilangkan ketergantungan baterai untuk retensi posisi tingkat encoder, tetapi sebelum melepas baterai penguat berdasarkan asumsi ini, verifikasi persyaratan fungsi baterai penguat dalam manual instruksinya sendiri. Melepas baterai yang bergantung pada penguat untuk retensi parameter atau hitungan dapat menyebabkan kehilangan data tambahan.

Q2: Bisakah A860-0360-V511 diganti dengan A860-0360-V501 atau A860-0360-T201 jika V511 tidak tersedia?

Pemasangan fisik kompatibel di antara varian A860-0360 bingkai besar — dimensi rumah dan antarmuka kopling sama untuk T201, V501, dan V511. Perbedaan fungsional adalah metode retensi posisi: V511 menggunakan super kapasitor bawaan, sementara T201 dan V501 mengandalkan baterai penguat eksternal untuk retensi posisi absolut. Mengganti T201 atau V501 ke dalam sistem yang dirancang di sekitar V511 berarti retensi posisi absolut melalui peristiwa mati daya sekarang akan bergantung pada baterai penguat daripada kapasitor encoder itu sendiri. Jika baterai penguat ada dan berfungsi, posisi absolut seharusnya masih dipertahankan dengan benar. Namun, untuk instalasi di mana V511 ditentukan karena suatu alasan — seperti aplikasi di mana baterai penguat sengaja dihilangkan dari desain sistem — substitusi ini mengubah ketergantungan baterai sistem dengan cara yang perlu dipertimbangkan sebelum melanjutkan. Selalu verifikasi konfigurasi terpasang mesin tertentu sebelum mengasumsikan substitusi langsung.

Q3: Mesin saya menunjukkan alarm encoder saat startup setelah pemadaman listrik. Posisi absolut hilang. Apakah ini mengkonfirmasi super kapasitor V511 telah gagal?

Kehilangan posisi setelah pemadaman listrik adalah indikator kuat bahwa super kapasitor tidak lagi menahan muatan selama periode mati daya, tetapi itu bukan satu-satunya kemungkinan penyebab. Sebelum menyimpulkan kapasitor telah gagal, pertimbangkan durasi pemadaman listrik — super kapasitor menyimpan jumlah energi yang terbatas, dan pemadaman yang sangat lama (beberapa jam atau lebih, tergantung pada kondisi kapasitor dan konsumsi daya internal encoder) dapat menghabiskan bahkan kapasitor yang sehat. Jika kehilangan posisi hanya terjadi setelah peristiwa mati daya berdurasi panjang tetapi tidak setelah interupsi singkat, kapasitor mungkin masih memiliki kapasitas parsial yang tersisa. Jika posisi hilang bahkan setelah siklus daya yang sangat singkat — beberapa detik atau kurang — kapasitor telah gagal. Dalam kedua kasus, rakitan encoder perlu diganti karena kapasitor terintegrasi ke dalam unit dan tidak dapat diganti secara terpisah di lapangan.

Q4: Bagaimana cara mengkonfirmasi varian A860-0360 mana yang saat ini terpasang di motor saya tanpa membaca label encoder?

Nomor model motor memberikan satu pemeriksaan silang: motor seri FANUC Alpha yang dilengkapi dengan encoder A64 memiliki "75" sebagai dua digit terakhir dari penunjukan model 12 karakter mereka — misalnya, motor berlabel A06B-0xxx-Bx75 memiliki encoder A64. Ini mengkonfirmasi tipe encoder tetapi tidak mengidentifikasi akhiran varian spesifik (T201 vs V501 vs V511). Untuk identifikasi varian, label encoder di ujung belakang adalah satu-satunya sumber yang andal — itu akan menampilkan nomor suku cadang lengkap A860-0360-VXXX atau A860-0360-TXXX. Jika label tidak terbaca karena keausan, kontaminasi minyak, atau kerusakan fisik, perwakilan servis FANUC atau fasilitas perbaikan spesialis dengan peralatan uji dapat mengidentifikasi varian encoder melalui pengujian fungsional. Jangan mengasumsikan varian hanya dari nomor model motor, dan jangan mengganti antar varian tanpa memahami implikasi retensi posisi yang dijelaskan di FAQ sebelumnya.

Q5: Apakah A860-0360-V511 dapat diperbaiki jika super kapasitornya gagal, atau seluruh encoder harus diganti?

Pulsecoder seri FANUC Alpha umumnya tidak dapat diperbaiki ke standar yang mengembalikan keandalan kinerja asli. Rakitan optik terintegrasi, kopling yang digerinda presisi, bantalan internal, dan super kapasitor diproduksi sebagai unit yang serasi dalam kondisi terkontrol. Perbaikan lapangan hanya kapasitor — menyolder kapasitor pengganti ke PCB encoder — secara teknis dimungkinkan tetapi membawa risiko yang signifikan: cakram optik dan bantalan terbuka selama pembongkaran, kontaminasi atau gangguan mekanis selama perbaikan dapat menurunkan kualitas sinyal bahkan jika penggantian kapasitor itu sendiri berhasil, dan unit yang diperbaiki tidak memiliki garis dasar kinerja yang terverifikasi setelah perakitan ulang. Fasilitas perbaikan servo spesialis dengan peralatan uji yang sesuai dan kondisi ruang bersih menawarkan layanan pembangunan kembali encoder dengan ketentuan garansi yang bervariasi. Untuk sebagian besar operasi pemeliharaan industri, penggantian langsung dengan unit yang diketahui baik dan pengembalian unit yang gagal untuk kredit pertukaran adalah jalur yang lebih cepat dan berisiko lebih rendah untuk memulihkan ketersediaan mesin.
