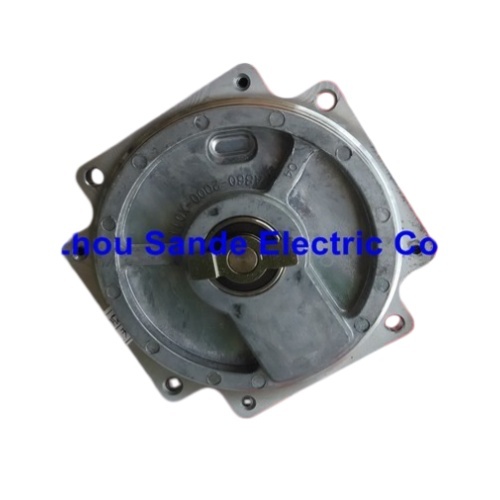

FANUC A860-0370-V502 Alpha Pulsecoder (aA1000)

Tipe mutlak 1,000,000 Pulsa/Rev. ∙ Serial Output. ∙ FANUC Alpha AC Servo Motors a3 / a6 / a12 / a22 / a30 / a40 / aM Series. ∙ Tidak Ada Kabel Terbina Dalam. ∙ Dibuat di Jepang

Encoder Yang Ingat Dimana Itu

Berjalan ke alat mesin yang dilengkapi dengan sistem FANUC Alpha servo dan menyalakannya. dalam hitungan detik, setiap sumbu tahu persis di mana ia adalah ∼ tidak ada siklus homing, tidak ada lambat referensi kembali merangkak,tidak menunggu setiap sumbu untuk merangkak kembali ke titik referensi sebelum mesin dapat menerima programInformasi posisi absolut langsung yang ditampilkan tidak dikirimkan oleh penguat servo atau kontrol CNC.

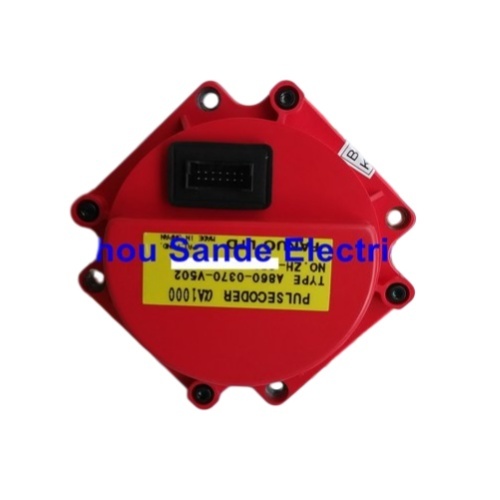

FANUC A860-0370-V502 adalah aA1000 pulsecoder mutlak perangkat umpan balik optik built-in untuk FANUC seri Alpha AC servo motor keluarga.000,000 denyut per putaran di seluruh antarmuka serial, itu adalah komponen yang menutup servo loop, menyediakan absolut retensi posisi di seluruh siklus daya,dan memungkinkan akurasi posisi halus yang mendefinisikan kinerja FANUC Alpha motor di pusat pemesinan, pusat putar, dan aplikasi otomatisasi presisi.

Spesifikasi Teknis

Apa arti aA1000 dalam Hierarki Encoder FANUC

FANUC seri Alpha nama pulsecoder mengikuti sistem yang jelas: awalan "A" mengidentifikasi tipe absolut,dan "1000" mengacu pada seribu-ribu 1 juta pulsa per kelas resolusi revolusiIni menempatkan aA1000 di tingkat resolusi tinggi dari keluarga pulsecoder Alpha asli, jauh di atas 2000P, 3000P sebelumnya,dan varian tambahan yang dilengkapi dengan S-series dan awal motor AC cap merah.

Lonjakan dari 3.000 impuls per putaran (standar pada FANUC AC servo encoder sebelumnya) menjadi 1,000,000 mewakili peningkatan 333 × dalam resolusi asli. Untuk posisi servo amplifier dan perhitungan loop kecepatan, perubahan ini adalah fundamental. pada 3.000 ppr, umpan balik loop posisi pada 3,000 rpm mencapai sekitar 150,000 menghitung per detik sebuah angka yang bekerja untuk posisi umum tetapi meninggalkan kelancaran kecepatan di rahmat dari kebisingan kuantisasi pada kecepatan yang lebih rendah.000,000 ppr berjalan sama 3.000 rpm motor, tingkat umpan balik naik ke 50,000,000 menghitung per detik, membuat kontrol kecepatan halus pada kecepatan rendah dan tinggi secara dramatis lebih dapat dicapai.

Resolusi itu adalah mengapa dokumentasi FANUC untuk seri Alpha secara khusus mencatat bahwa 1,000,000 ppr pulsecoder enables applications ranging from simple positioning to those requiring high precision — the same hardware serves everything from coarse rapid traverse to fine-finish contouring without degradation in position quality.

Posisi Absolute: Fitur yang Mengubah Operasi Mesin

Klasifikasi "absolut" dari A860-0370-V502 bukanlah catatan kaki teknis kecil.

Encoder tambahan kehilangan referensi posisinya saat daya dihapus.Kontrol CNC tidak memiliki memori di mana sumbu berhenti posisi menghitung yang ada di amplifier servo ketika mesin mati hilangPada power-up, sumbu itu tidak memiliki posisi yang valid sebelum program dapat dijalankan,setiap sumbu tambahan harus kembali ke titik referensi tetap pada kecepatan yang dikontrol sehingga kontrol dapat menetapkan kembali posisi dari nolPada pusat pemesinan besar dengan enam atau lebih poros, pengembalian referensi lengkap dapat memakan waktu beberapa menit.

A860-0370-V502 bekerja berbeda. Baterai internal (disediakan secara terpisah,dipasang di servo amplifier atau kabinet CNC) terus-menerus daya penghitung posisi absolut melalui gangguan daya, pemadaman mesin, dan bahkan prosedur penggantian baterai.antarmuka serial encoder mengirimkan posisi yang tersimpan segera CNC tahu setiap posisi sumbu dengan keyakinan yang sama seperti selama operasi- Aktifkan, verifikasi, dan jalankan.

Ini sangat berarti di lingkungan di mana tekanan produksi konstan. mesin yang menghabiskan dua menit homing setiap pagi, setelah setiap E-stop,dan setelah setiap gangguan daya menumpuk waktu mati yang berartiSistem pulsecoder mutlak menghilangkan kategori waktu henti sepenuhnya.

Serial Interface: Satu Kabel, Informasi Lengkap

Koder pulsa FANUC sebelumnya menggunakan output listrik paralel kabel terpisah untuk sinyal fase A, fase B, fase Z, dan komutasi,dengan resolusi terbatas oleh karakteristik listrik dari garis paralel tersebut. Alpha A1000 pulsecoder mengubah arsitektur antarmuka sepenuhnya.

aA1000 menggunakan protokol komunikasi serial antara encoder dan servo amplifier.dan pengidentifikasian internal encoder semua perjalanan pada satu pasangan garis seri diferensial tunggal daripada bundel sinyal paralelServo amplifier mendekode aliran data serial untuk mengekstrak nilai posisi yang dibutuhkan untuk loop kontrol,menjalankan pertukaran ini dengan kecepatan yang cukup cepat untuk memperbarui loop posisi pada amplifier frekuensi kontrol internal.

Salah satu konsekuensi praktis dari arsitektur ini: tidak ada output kuadrature inkremental dari pulsecoder serial yang bisa dibaca oleh counter eksternal atau motion controller.Data posisi hanya ada dalam protokol serialInilah sebabnya mengapa, untuk aplikasi retrofit dan drive pihak ketiga, antarmuka ke A860-0370-V502 membutuhkan perangkat keras amplifier FANUC sendiri atau adaptor antarmuka pulsecoder serial yang dibangun khusus.

Kompatibilitas Motor: Keluarga Alpha Encoder ini melayani

A860-0370-V502 cocok dengan keluarga FANUC Alpha servo motor generasi AC servo motor yang berhasil S-series motor tutup merah dan mendahului seri Alpha i saat ini.Dalam generasi itu, encoder ini dipasang pada rentang panjang motor ukuran yang luas: motor frame kecil a3 dan a6 digunakan pada sumbu tugas ringan,melalui model a12 dan a22 yang menggerakkan sebagian besar poros pemanas pusat pemesinan, hingga motor a30 dan a40 yang lebih besar pada aplikasi poros berat dan gantry.

Variasi dalam keluarga Alpha seri Alpha (α) standar, seri Alpha M (αM) untuk aplikasi kecepatan tinggi,Alpha L (αL) untuk kebutuhan torsi tinggi frame besar juga menggunakan keluarga encoder ini di seluruh ukuran motor merekaDesain bodi encoder dan pengaturan pemasangan konsisten di seluruh rentang motor yang kompatibel, dan tidak adanya kabel bawaan adalah fitur desain yang disengaja:Hal ini memungkinkan perakitan encoder untuk ditukarkan tanpa mengganggu routing kabel motor, yang sangat penting selama perbaikan dan renovasi motor.

A860-0370-V502 secara khusus diidentifikasi untuk motor termasuk ukuran frame a12, a22, a30, dan a40, bersama dengan varian aM, meskipun rentang penerapan penuh meluas di seluruh seri Alpha.Mengkonfirmasi encoder yang benar terhadap nomor bagian motor tertentu selalu merupakan langkah yang direkomendasikan sebelum penggantian.

Tidak Ada Kabel Terpadu: Keuntungan Perawatan

Tidak seperti FANUC pulse coders yang lebih tua yang mengintegrasikan kabel sinyal langsung ke dalam tubuh encoder,A860-0370-V502 menggunakan antarmuka konektor terpisah Desain ini memisahkan dua mode kegagalan yang terpisah yang sering bingung di lapangan.

Kabel encoder pada servo motor gagal lebih sering daripada encoder itu sendiri, terutama pada poros dengan perjalanan yang luas.dan kerusakan mekanis pada titik tikungan adalah penyebab umum dari apa yang tampaknya menjadi encoder alarmDengan kabel terpisah dari tubuh encoder, penggantian kabel atau pemeriksaan adalah mudah: encoder tetap dipasang pada motor, kabel dilepas dan diganti,dan sistem diuji ulangJika alarm hilang, encoder tidak pernah menjadi masalah. jika itu terus berlanjut, encoder itu sendiri kemudian dapat diganti tanpa kabel yang telah mempersulit diagnosis.

This architecture also simplifies stocking for repair shops and maintenance departments — encoder bodies and cables are separate line items that can be held in independent inventory rather than one SKU that represents both components together.

A860-0370-V502 vs V501: Catatan Versi

Keluarga A860-0370 ada dalam dua varian utama: V501 dan V502. Ini adalah produksi berturut-turut atau versi perangkat lunak dari perangkat keras pengkode a1000 yang sama.000,000 ppr melalui antarmuka serial FANUC, dan keduanya secara fisik kompatibel dengan pengaturan pemasangan motor Alpha yang sama.

Namun, FANUC CNC specialists advise confirming compatibility with the specific servo amplifier software version in use before cross-substituting V501 and V502 units in systems where software interaction between the encoder version and amplifier firmware may be relevantUntuk penggantian pemeliharaan umum pada sistem seri Alpha standar ̇ sebagian besar basis yang dipasang ̇ ini bukan masalah praktis.

Pertanyaan yang Sering Diajukan

T1: Bagaimana saya mengkonfirmasi bahwa A860-0370-V502 adalah pulsecoder yang benar untuk motor FANUC Alpha khusus saya?

Verifikasi yang paling dapat diandalkan adalah nomor bagian dari pelat nama motor.sebutan untuk jenis umpan balik motor tertanam dalam segmen akhiran "B"Untuk motor yang dilengkapi dengan aA1000 serial pulsecoder absolut, nomor bagian motor akan mencerminkan spesifikasi ini dalam akhiran yang berakhir dengan sebutan pulsecoder absolut yang sesuai.Jika tanda nama tidak dapat dibaca, pengkode fisik itu sendiri jika unit yang gagal masih terpasang biasanya membawa nomor bagian A860-0370-V502 (atau V501) pada labelnya.Membandingkan itu dengan pengganti mengkonfirmasi kebenaranSpesialis FANUC Alpha juga dapat melakukan referensi silang dari nomor bagian penuh motor ke encoder yang benar jika dokumentasi motor tersedia.

T2: Apakah A860-0370-V502 membutuhkan baterai cadangan, dan apa yang terjadi jika baterai gagal?

Jawabannya adalah, pengendalian posisi absolut membutuhkan baterai untuk menjaga penghitung posisi internal encoder melalui gangguan listrik.Baterai biasanya tipe lithium 3V yang dipasang di servo amplifier atau, dalam beberapa konfigurasi sistem, di kabinet CNC daripada di tubuh encoder itu sendiri sirkuit baterai memasok daya ke encoder melalui kabel sinyal.Ketika tegangan baterai turun di bawah ambang batas, CNC akan menampilkan alarm baterai rendah sebelum baterai benar-benar habis. Jika baterai dibiarkan habis sepenuhnya, data posisi absolut dalam encoder hilang.Pada power-up berikutnya, the CNC will generate an APC (Absolute Pulse Coder) alarm and require a reference return to re-establish the axis zero position — essentially a one-time homing procedure after which absolute operation resumes normally once the battery is replaced.

T3: Kode alarm CNC apa yang menunjukkan kesalahan dengan A860-0370-V502 pada kontrol FANUC 0i, 16i, dan 18i?

Kesalahan pulsecoder mutlak pada kontrol kelas FANUC 0i/16i/18i muncul terutama dalam kategori alarm servo.Perlu Kembali ke Posisi Referensi), yang terjadi setelah kegagalan baterai atau penggantian encoder; SV0360 (Pulse Coder Communication Error), menunjukkan kesalahan transmisi data serial antara encoder dan amplifier;dan SV0368/SV0369 (Pulse Coder Hardware Alarm), menunjukkan kesalahan enkoder internal yang terdeteksi oleh data self-diagnosis serial.Nomor alarm khusus memberikan arah diagnostik Selalu periksa kabel sinyal encoder dan konektornya di kedua ujung motor dan amplifier sebelum mengutuk tubuh encoder.

T4: Bisakah A860-0370-V502 diperbaiki, atau harus diganti jika gagal?

FANUC Alpha aA1000 encoder umumnya tidak dapat diperbaiki ke tingkat yang mengembalikan operasi jangka panjang yang dapat diandalkan.Elemen optik dan elektronik internal encoder ini diproduksi dengan toleransi yang ketat dan merupakan perakitan tertutup, dan pusat perbaikan spesialis secara konsisten mencatat bahwa unit-unit ini jarang dapat diperbaiki.pertukaran dengan unit yang diuji dari spesialis suku cadang FANUC terkemuka adalah pendekatan standar. Testing should always be performed with the encoder mounted on an actual Alpha motor running on FANUC drive hardware — bench electrical tests that do not exercise the encoder on its intended motor cannot replicate the thermal and vibration conditions that reveal intermittent faults.

T5: Apakah A860-0370-V502 kompatibel dengan FANUC Alpha i series motor atau αi series amplifier generasi saat ini?

No. A860-0370-V502 adalah generasi pertama FANUC Alpha seri encoder, dirancang untuk asli Alpha (α) keluarga motor.Motor seri Alpha i (αi) dan αi saat ini menggunakan generasi pengkode yang berbeda termasuk A860-2001-T321 (αi A16000, 16 juta pulsa/rev) dan penerus serupa dengan pemasangan fisik yang berbeda, implementasi protokol serial yang berbeda, dan antarmuka listrik yang berbeda.A860-0370-V502 tidak dapat dipasang pada motor seri αi, dan servo amplifier seri αi tidak dirancang untuk berkomunikasi dengan protokol serial aA1000 sebelumnya.Untuk mesin yang menggunakan motor α (non-i) seri Alpha dan penguat seri Alpha asli (SVU), SVUC, A06B-6058, era A06B-6066), A860-0370-V502 adalah unit yang benar. Untuk mesin yang menggunakan sistem αi yang lebih baru, encoder yang sesuai berasal dari seri A860-20xx.
