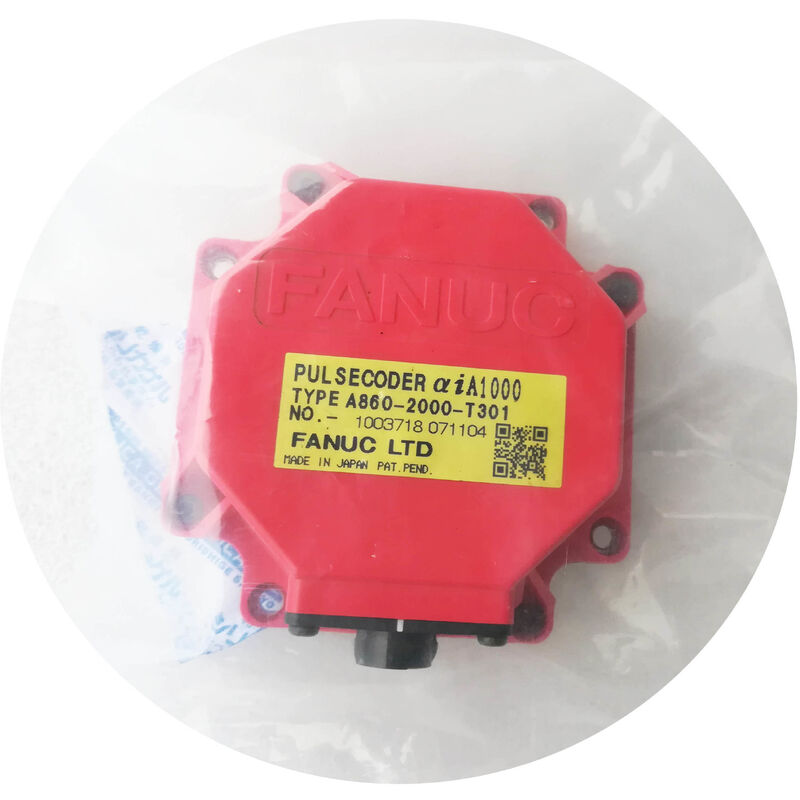

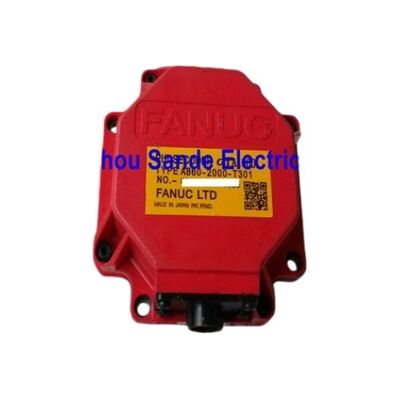

FANUC A860-2000-T301 Pulsecoder (αiA1000)

Tipe Absolut | 1.000.000 Pulsa/Putaran | Antarmuka Serial | Motor Servo AC FANUC Alpha i (αi) | Kopling Oldham | IP65 | Konektor 10-Pin | Buatan Jepang

Encoder di Jantung Sistem Servo αi

Setiap gerakan pada mesin yang dilengkapi FANUC αi — peningkatan 0,001mm pada pusat permesinan CNC, interpolasi 6-sumbu pada robot industri, gerakan cepat sejauh 500mm dalam sepersekian detik — bergantung pada data posisi yang berasal dari dalam perangkat optik kecil yang terpasang di bagian belakang setiap motor servo. Tanpa umpan balik yang akurat, berkelanjutan, dan andal dari perangkat tersebut, tidak ada kontrol loop tertutup. Hanya ada gerakan loop terbuka: cepat, perkiraan, dan tidak cocok untuk manufaktur presisi.

FANUC A860-2000-T301 adalah pulsecoder absolut αiA1000 — sensor umpan balik yang dirancang khusus untuk keluarga motor servo AC FANUC Alpha i (αi). Dengan 1.000.000 pulsa per putaran yang dikirimkan melalui antarmuka serial, retensi posisi absolut melalui siklus daya, dan desain kopling Oldham yang mentolerir ketidaksejajaran poros tanpa mengorbankan akurasi, encoder ini adalah komponen yang paling banyak digunakan dan paling kritis dalam pemeliharaan dalam sistem servo αi.

Ditemukan pada pusat permesinan CNC, pusat permesinan bubut, pemotong laser, dan robot industri FANUC di lantai pabrik di setiap industri manufaktur utama di seluruh dunia.

Spesifikasi Teknis

Dari Alpha ke Alpha i: Di Mana Encoder Ini Berada dalam Sejarah FANUC

Lini produk motor servo FANUC berevolusi di berbagai generasi yang jelas, dan penamaan encoder mencerminkan kemajuan ini secara langsung. Seri Alpha (α) asli — motor yang dilengkapi encoder A860-0370-V502 (αA1000) — mewakili platform pulsecoder serial generasi pertama FANUC. Seri Alpha i (αi) yang menyusul membawa kemajuan signifikan dalam kinerja motor, komunikasi sistem drive, dan integrasi fungsi keselamatan, dan membutuhkan generasi baru perangkat keras pulsecoder agar sesuai.

A860-2000-T301 adalah generasi baru tersebut. "i" dalam αiA1000 bukan kosmetik — ini menandakan protokol antarmuka serial yang direvisi, perangkat keras internal yang diperbarui, dan kompatibilitas dengan amplifier seri αi (keluarga A06B-6114, A06B-6117, A06B-6130) dan generasi pengontrol CNC dan robot FANUC yang bekerja dengannya. Motor αi dan A860-2000-T301 adalah komponen yang cocok dengan sistem; αA1000 lama dari seri Alpha asli tidak dapat menggantikan αiA1000, dan perangkat keras amplifier akan menolaknya.

Memahami batas generasi ini sangat penting saat mencari pengganti. Mesin dengan motor seri αi memerlukan A860-2000-T301. Mesin yang lebih tua dengan motor Alpha (non-i) asli memerlukan A860-0370-V502. Mencampur keduanya tidak mungkin dilakukan tanpa perubahan amplifier dan motor.

1.000.000 Pulsa per Putaran: Apa yang Dihasilkan Resolusi Ini

Satu juta hitungan per putaran poros bukanlah angka yang ada untuk tujuan pemasaran. Ini memiliki arti fisik yang konkret untuk kemampuan pemosisian mesin.

Dokumentasi amplifier servo seri αi FANUC (B-65262EN) secara eksplisit menyatakan bahwa kelas resolusi 1.000.000 ppr memungkinkan motor untuk melayani aplikasi mulai dari pemosisian sederhana hingga yang menuntut presisi tertinggi. Alasannya langsung terkait dengan cara kerja loop kontrol posisi dan kecepatan. Pada 1.000.000 ppr, motor yang berputar pada 3.000 RPM menghasilkan 50.000.000 hitungan umpan balik per detik — tingkat yang sangat tinggi relatif terhadap frekuensi pembaruan loop kontrol sehingga kebisingan pengukuran kecepatan secara efektif menghilang. Servo dapat menghitung kecepatan instan yang akurat pada RPM berapa pun tanpa artefak kuantisasi yang diperkenalkan oleh encoder resolusi rendah, terutama pada laju lambat.

Untuk pusat permesinan yang memotong pada laju umpan 100 mm/menit pada sumbu ball screw, motor servo mungkin hanya berputar pada 50–200 RPM. Pada kecepatan tersebut, resolusi encoder sangat penting. Encoder 3.000 ppr hanya menghasilkan 150–600 hitungan per detik dalam kondisi tersebut — hampir tidak cukup untuk mempertahankan umpan balik kecepatan yang mulus. αiA1000's 1.000.000 ppr menghasilkan 833.000–3.333.000 hitungan per detik pada kecepatan mekanis yang sama, memberikan loop kecepatan resolusi yang dibutuhkan untuk pemotongan yang mulus dan bebas getaran pada laju lambat.

Posisi Absolut: Nol Homing, Nol Menunggu

Perbedaan operasional antara encoder absolut dan inkremental terasa setiap kali mesin dinyalakan.

Encoder inkremental tidak memiliki memori. Posisi diatur ulang ke nol saat dinyalakan. CNC harus menjalankan pengembalian referensi — memerintahkan setiap sumbu untuk bergerak ke hentian keras atau sakelar cam referensinya dengan kecepatan terkontrol — sebelum ada posisi yang valid. Pada pusat permesinan besar dengan empat atau lima sumbu, menyelesaikan pengembalian referensi membutuhkan waktu beberapa menit. Jika mesin E-stop di tengah siklus, pengembalian referensi diperlukan sebelum produksi dapat dilanjutkan.

A860-2000-T301 mempertahankan hitungan posisi absolutnya secara terus menerus, didukung oleh baterai lithium 3V di kabinet amplifier servo. Ketika daya utama kembali setelah gangguan apa pun — shutdown terkontrol, penghentian darurat, kegagalan daya — antarmuka serial encoder segera mengirimkan posisi absolut yang tersimpan. Setiap sumbu diketahui. CNC memverifikasi posisi, operator mengakui, dan produksi dilanjutkan.

Mekanisme perlindungan baterai bertingkat: amplifier servo memantau tegangan baterai dan menghasilkan alarm peringatan baterai lemah sebelum tegangan mencapai tingkat di mana data posisi dapat hilang. Penggantian baterai yang tepat waktu — dilakukan saat data posisi masih aman tersimpan — tidak menyebabkan gangguan pada kalibrasi sumbu sama sekali.

Kopling Oldham: Rekayasa untuk Mengatasi Kegagalan Ketidaksejajaran

Salah satu fitur yang lebih khas yang disebutkan dalam daftar produk Radwell dan IQ Electro untuk A860-2000-T301 adalah antarmuka kopling Oldham. Detail mekanis ini layak dipahami karena secara langsung memengaruhi umur encoder.

Kopling Oldham adalah perangkat mekanis tiga bagian yang mentransmisikan rotasi antara dua poros yang mungkin tidak sepenuhnya koaksial. Dua cakram luar terhubung ke poros motor dan cakram encoder masing-masing, sementara cakram mengambang tengah dengan slot ortogonal di setiap sisi mengkompensasi offset paralel dan ketidaksejajaran sudut kecil antara kedua poros. Kompensasi ini terjadi tanpa mentransmisikan gaya ketidaksejajaran ke bantalan internal encoder.

Mengapa ini penting? Dalam desain pulsecoder seri α dan αi, encoder dipasang di bagian belakang motor dan digerakkan melalui kopling ini. Selama masa pakai motor, siklus termal, guncangan mekanis dari perjalanan sumbu berlebih, dan keausan umum dapat menimbulkan sedikit runout poros yang sebaliknya akan membebani bantalan encoder secara asimetris. Kopling Oldham menyerap ketidaksejajaran ini secara terus menerus, secara dramatis mengurangi tekanan bantalan di dalam encoder. Kegagalan kopling — yang dapat retak atau aus setelah jam operasi yang signifikan — itu sendiri merupakan mode kegagalan yang terdokumentasi dalam sistem pulsecoder αiA1000 dan harus diperiksa setiap kali encoder diakses.

Rentang Aplikasi: Mesin CNC dan Robot

A860-2000-T301 mencakup dua domain aplikasi FANUC yang berbeda, yang mencerminkan seberapa luas platform motor servo αi diadopsi.

Mesin Perkakas CNC — Pusat permesinan, pusat permesinan bubut, mesin bubut-frais, dan sistem penggilingan yang menggunakan kontrol FANUC 0i, 16i, 18i, 21i, 30i, 31i, dan 32i dengan drive seri αi secara rutin membawa pulsecoder ini pada sumbu umpan dan bantuannya. Keluarga motor αiS (inersia standar) dan αiF (kecepatan tinggi) di seluruh rentang peringkat 4/4000 hingga 40/4000 mewakili populasi mesin perkakas inti.

Robot Industri FANUC — Pengontrol robot R-J3, R-J3iB, R-30iA, dan R-30iB yang dipasangkan dengan motor sambungan αi juga menggunakan A860-2000-T301. Pada sambungan robot, retensi posisi absolut sangat penting — robot tanpa posisi sambungan yang valid tidak dapat bergerak dengan aman, dan prosedur pengembalian referensi pada lengan robot industri 6-sumbu adalah proses yang lambat dan memakan ruang yang sangat dihindari oleh lingkungan produksi. Pulsecoder absolut menghilangkan persyaratan ini sepenuhnya dalam operasi normal.

Contoh yang terverifikasi dari komunitas spesialis suku cadang FANUC: motor A06B-0243-B100 (motor sumbu αiS 4/4000) membawa A860-2000-T301 sebagai pulsecoder yang ditentukan pabriknya. Spesifikasi serupa berlaku di seluruh keluarga motor αiS dan αiF yang lebih luas.

Kabel Encoder: Mencari Pendamping yang Tepat

A860-2000-T301 tidak menyertakan kabel terintegrasi — badan encoder berakhir pada konektor IP65 10-pin yang menerima rakitan kabel sinyal terpisah. Keluarga kabel yang ditentukan FANUC untuk encoder ini mencakup A660-2005-T505 (5 meter, konektor lurus) dan A660-2005-T506 (spesifikasi 5m alternatif), dengan versi yang lebih panjang tersedia dalam seri A660-2005 hingga 15 meter.

Pentingnya kondisi kabel dalam diagnosis kesalahan encoder tidak dapat dilebih-lebihkan. Kegagalan kabel sinyal encoder — korosi konektor di ujung motor atau amplifier, gesekan isolasi di titik masuk manajemen kabel, dan kontinuitas perisai yang rusak — didokumentasikan sebagai penyebab umum alarm terkait encoder pada sistem FANUC αi. Sebelum mengutuk badan pulsecoder itu sendiri, memeriksa dan mengganti kabel sinyal adalah langkah diagnostik pertama yang direkomendasikan oleh spesialis CNC FANUC. Kabel adalah komponen terpisah yang lebih murah, dan mode kegagalannya tidak dapat dibedakan dari kegagalan badan encoder pada tingkat alarm.

Pertanyaan yang Sering Diajukan

Q1: Apa perbedaan antara A860-2000-T301 dan A860-0370-V502 yang lebih lama, dan bisakah keduanya digunakan secara bergantian?

Kedua encoder berasal dari generasi motor servo FANUC yang berbeda dan tidak dapat dipertukarkan. A860-0370-V502 (αA1000) dirancang untuk motor dan amplifier seri Alpha (α) asli. A860-2000-T301 (αiA1000) adalah penerusnya, dibuat untuk seri Alpha i (αi) dengan protokol antarmuka serial yang direvisi. Dimensi pemasangan fisik mungkin serupa, tetapi antarmuka listrik dan protokol komunikasi berbeda antara kedua generasi. Memasukkan A860-0370-V502 ke dalam sistem amplifier seri αi akan mengakibatkan kesalahan komunikasi; amplifier tidak dapat mendekode data serial encoder lama. Selalu konfirmasikan generasi encoder cocok dengan seri motor dan amplifier sebelum memesan.

Q2: Alarm CNC apa yang menunjukkan kegagalan encoder A860-2000-T301 pada kontrol seri FANUC 0i dan 30i?

Kesalahan pulsecoder pada kontrol FANUC 0i/16i/18i/30i termasuk dalam kategori alarm servo. Yang paling relevan adalah SV0300 (Alarm APC: Perlu Kembali ke Posisi Referensi), yang muncul setelah kegagalan baterai atau penggantian encoder; SV0360 (Kesalahan Komunikasi Pulse Coder), menunjukkan masalah tautan data serial — kabel, konektor, atau elektronik encoder; dan SV0368/SV0369 (Alarm Perangkat Keras Pulse Coder), menunjukkan kesalahan yang terdeteksi dalam diagnostik mandiri internal encoder. Alarm SV0362 (Alarm Fase Pulse Coder) dapat menunjukkan degradasi elemen optik. Sebelum mengganti badan encoder, selalu periksa dan jika perlu ganti kabel sinyal encoder, karena kegagalan kabel menghasilkan presentasi alarm yang identik dengan kegagalan badan encoder dan jauh lebih umum.

Q3: Apakah penggantian A860-2000-T301 memerlukan pengembalian referensi setelah pemasangan?

Ya, tetapi hanya sekali. Ketika pulsecoder absolut diganti, penghitung posisi absolut internal encoder dimulai ulang — ia tidak memiliki riwayat posisi sumbu sebelumnya. CNC akan menghasilkan alarm APC (SV0300) yang meminta pengembalian referensi. Setelah melakukan pengembalian referensi — yang menetapkan posisi nol sumbu — encoder menyimpan data posisi absolut yang didukung oleh baterai, dan operasi absolut normal dilanjutkan. Tidak ada pengembalian referensi lebih lanjut yang diperlukan kecuali baterai dibiarkan habis sepenuhnya, encoder diganti lagi, atau motor dilepas dari sistem drive untuk jangka waktu yang lama yang menghabiskan baterai cadangan.

Q4: Apa itu kopling Oldham, dan bagaimana kegagalannya memengaruhi kinerja encoder?

Kopling Oldham adalah kopling mekanis fleksibel tiga bagian yang menghubungkan poros belakang motor ke cakram pengukuran encoder, mengkompensasi sejumlah kecil ketidaksejajaran poros tanpa mentransmisikan gaya ketidaksejajaran ke bantalan internal encoder. Ketika kopling Oldham aus atau retak — kondisi yang dapat berkembang setelah jam operasi tinggi, terutama di lingkungan dengan akselerasi dan deselerasi cepat yang sering terjadi — encoder dapat menghasilkan anomali sinyal intermiten, hitungan posisi yang tidak teratur, atau peningkatan kebisingan pada sinyal umpan balik kecepatan. Gejala-gejala ini dapat menyerupai degradasi elemen optik atau interferensi kabel. Selama pertukaran pulsecoder atau servis motor, memeriksa dan mengganti kopling Oldham bersama dengan badan encoder dianggap praktik yang baik oleh spesialis pemeliharaan FANUC. Set kopling pengganti biasanya tersedia sebagai item servis terpisah.

Q5: Apakah A860-2000-T301 kompatibel dengan sistem robot FANUC selain mesin perkakas CNC?

Ya. A860-2000-T301 digunakan dalam aplikasi mesin perkakas CNC dan robot industri FANUC. Pengontrol robot FANUC R-J3, R-J3iB, R-30iA, dan R-30iB menggunakan motor sambungan seri αi dengan pulsecoder ini sebagai perangkat umpan balik. Fungsi retensi posisi absolut sangat penting dalam aplikasi robot — sambungan robot tanpa data posisi absolut yang valid tidak dapat mengeksekusi gerakan yang aman, dan mereferensikan posisi sambungan robot memerlukan pergerakan fisik setiap sambungan ke tanda referensi, yang memakan waktu dan membutuhkan ruang kerja robot untuk bersih. Retensi posisi absolut αiA1000 menghilangkan prosedur ini dalam kondisi operasi normal. Saat menyervis robot, prosedur pemeliharaan baterai, inspeksi kabel, dan penggantian encoder yang sama berlaku seperti untuk sumbu mesin perkakas CNC.
