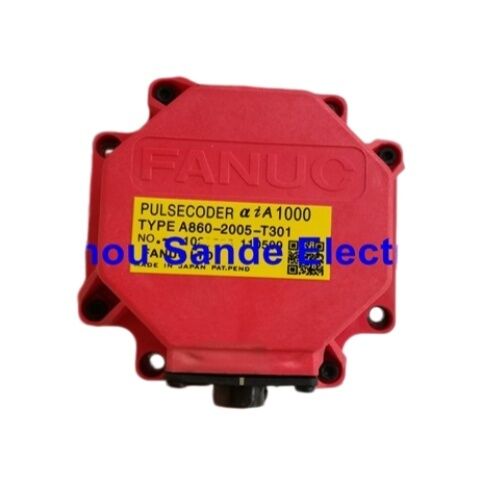

FANUC A860-2005-T301 Pulsecoder — αiI1000 Servo Motor Encoder untuk Sistem CNC FANUC Alpha i

Merek: FANUC

Penunjukan: Alpha i Incremental 1000 (αiI1000)

Nomor Suku Cadang: A860-2005-T301 / A8602005T301 Konektor 10-Pin

Buatan Jepang | Stok Tersedia

Komponen yang Menutup Lingkaran

Setiap sistem servo loop tertutup bergantung pada satu hal yang berfungsi dengan benar: umpan balik yang akurat dan berkelanjutan dari poros motor ke pengontrol. Motor memberikan gaya. Penguat mengelola arus. Tetapi tanpa encoder yang berfungsi melaporkan data posisi nyata setiap saat, kedua elemen tersebut tidak dapat melakukan tugasnya. Perintah posisi tidak terverifikasi. Profil kecepatan tidak terkonfirmasi. Sumbu beroperasi loop terbuka — atau tidak sama sekali.

The FANUC A860-2005-T301 adalah pulsecoder tipe αiI1000 yang dipasang pada motor servo AC seri FANUC Alpha i, mencakup berbagai aplikasi mesin perkakas dan otomatisasi industri. Dipasang di dalam penutup ujung belakang motor, terhubung secara mekanis ke poros rotor, dan mengirimkan satu juta pulsa umpan balik per putaran ke penguat servo melalui antarmuka konektor 10-pin. Semua yang diketahui pengontrol CNC tentang posisi sumbu dan kecepatannya mengalir melalui komponen ini.

Ketika pulsecoder gagal — dan kode alarm yang menandakan kegagalannya termasuk peristiwa yang paling mengganggu dalam lingkungan produksi yang dikontrol FANUC — memulihkan mesin ke operasi berarti mengganti suku cadang ini dengan unit yang benar, dipasang dengan benar, dan dicocokkan secara tepat dengan label motor.

Identitas Suku Cadang Sekilas

Data bersumber dari Deskripsi Motor Servo AC Seri αi FANUC, Manual B-65262EN.

Satu Juta Pulsa per Putaran — Apa Artinya dalam Lingkungan CNC Nyata

Penunjukan αiI1000 memberi tahu Anda bahwa encoder ini menghasilkan tepat satu juta sinyal umpan balik diskrit untuk setiap putaran poros motor yang lengkap. Untuk konteks praktis: jika sumbu servo menggerakkan sekrup bola dengan pitch 10mm, satu putaran motor menggerakkan sumbu 10mm. Satu juta hitungan encoder selama perjalanan 10mm tersebut memberikan resolusi posisi pengontrol sebesar 0,00001mm — 10 nanometer per hitungan pada poros motor sebelum pengurangan mekanis apa pun dipertimbangkan. Kenyataannya, akurasi penentuan posisi yang dapat dicapai mesin bergantung pada banyak faktor di luar resolusi encoder saja, tetapi encoder itu sendiri bukanlah elemen pembatas.

Apa yang secara langsung memengaruhi resolusi 1.000.000 ppr dalam pemesinan sehari-hari adalah kualitas umpan balik kecepatan pada kecepatan rendah dan selama gerakan kontur yang presisi. Pada laju umpan yang sangat rendah — jenis yang digunakan untuk lintasan akhir, pemotongan ulir, dan penyadapan tersinkronisasi — resolusi encoder yang kasar menghasilkan riak kecepatan yang muncul sebagai ketidakteraturan permukaan pada bagian jadi. Resolusi halus menghilangkan riak tersebut pada sumbernya, memberikan loop kontrol kecepatan data yang bersih dan berkelanjutan untuk digunakan bahkan ketika sumbu bergerak lambat.

Inilah sebabnya mengapa FANUC menstandarkan resolusi ini di berbagai ukuran motor Alpha i daripada menyimpannya untuk varian kelas atas. Kualitas umpan balik yang konsisten di seluruh rentang motor menyederhanakan manajemen parameter CNC dan memastikan bahwa karakteristik kinerja dapat diprediksi terlepas dari sumbu mana ukuran motor tertentu menggerakkan.

Tipe Inkremental — Perbedaan Operasional yang Penting

Dalam seri FANUC A860-2005, dua jenis pulsecoder diproduksi: inkremental (unit ini, αiI) dan absolut (αiA, nomor suku cadang A860-2000-T301). Keduanya mencapai resolusi 1.000.000 ppr yang sama. Perbedaan operasionalnya mendasar.

Pulsecoder absolut terus-menerus menyimpan dan mengkomunikasikan alamat posisi multi-putaran yang lengkap. Baterai penguat servo mempertahankan data posisi ini selama periode mati daya. Ketika mesin dinyalakan, pengontrol segera mengetahui posisi absolut setiap sumbu — tidak perlu gerakan, tidak perlu posisi rumah.

Pulsecoder inkremental menghitung perubahan posisi dari referensi yang ditetapkan saat dinyalakan. Ia tidak memiliki memori posisi absolut antar siklus daya. Ketika mesin dinyalakan, setiap sumbu yang dilengkapi dengan encoder inkremental harus melakukan pengembalian referensi (pengembalian rumah) untuk menetapkan posisi awal yang diketahui sebelum CNC dapat mengeksekusi program. Ini adalah prosedur operasi normal yang dirancang — bukan batasan atau kondisi kesalahan. Ini hanyalah cara kerja sistem inkremental.

Mesin FANUC dikonfigurasi saat commissioning untuk umpan balik absolut atau inkremental pada setiap sumbu, dan parameter penguat servo mencerminkan pilihan tersebut. A860-2005-T301 adalah tipe inkremental. Jika label motor menunjukkan nomor suku cadang ini, sistem berjalan dengan umpan balik inkremental pada sumbu tersebut. Encoder pengganti harus bertipe sama — memasang pulsecoder absolut pada sumbu yang dikonfigurasi inkremental akan menghasilkan kesalahan yang mencegah operasi.

Cara Memastikan Ini adalah Suku Cadang yang Benar Sebelum Memesan

Langkah terpenting sebelum membeli pulsecoder pengganti adalah membaca nomor suku cadang pada label yang terpasang pada encoder yang saat ini ada di motor — bukan pada pelat nama motor, tetapi label encoder itu sendiri pada rakitan penutup ujung belakang.

Label akan menampilkan salah satu nomor suku cadang seri A860. Jika terbaca A860-2005-T301, daftar ini adalah pengganti langsung. Jika terbaca A860-2000-T301 (tipe absolut), A860-2001-T301 (absolut 16 juta ppr), atau varian lainnya, suku cadang yang berbeda diperlukan. Nomor suku cadang lengkap — termasuk awalan, nomor dasar, dan akhiran — harus cocok persis. Kecocokan parsial dalam seri tidak dapat dipertukarkan.

Langkah verifikasi ini memakan waktu kurang dari satu menit dan menghilangkan kemungkinan menerima merek dan tipe umum yang benar tetapi spesifikasi yang salah untuk kombinasi motor dan penguat tertentu.

Alarm Encoder — Indikator Umum Kegagalan Pulsecoder

Pengontrol CNC FANUC melaporkan kesalahan terkait encoder melalui sistem alarm servo. Penomoran alarm bervariasi berdasarkan model pengontrol (0i, 16i/18i/21i, 30i/31i/32i), tetapi kategori alarm umum yang terkait dengan kegagalan pulsecoder meliputi:

Alarm SV (Servo) dalam kisaran seri 300 pada pengontrol FANUC 0i dan yang terkait, khususnya yang menunjukkan kelainan sinyal umpan balik, kesalahan komunikasi antara penguat dan encoder, atau kesalahan hitungan di jalur umpan balik. Pada sistem 30i/31i/32i, alarm yang sesuai muncul dalam rentang penomoran yang berbeda tetapi menggambarkan kondisi mendasar yang sama.

Alarm ini juga dapat disebabkan oleh kabel encoder yang rusak (kabel antara CN2 pada penguat dan konektor encoder motor) atau sirkuit antarmuka CN2 penguat servo yang rusak. Sebelum mengutuk pulsecoder, verifikasi kabel — periksa kerusakan fisik, pin bengkok, dudukan longgar di kedua ujung konektor. Penggantian kabel dengan unit yang diketahui baik adalah cara tercepat untuk mengisolasi kesalahan ke kabel atau encoder. Jika alarm mengikuti motor terlepas dari kabel mana yang digunakan, pulsecoder itu sendiri kemungkinan besar adalah komponen yang rusak.

Seri Pulsecoder FANUC Alpha i — Konteks untuk Suku Cadang Ini

A860-2005-T301 berada dalam keluarga pulsecoder yang berbagi format pemasangan fisik yang sama tetapi berbeda dalam jenis umpan balik dan resolusi. Memahami seri ini mencegah kesalahan pemesanan:

A860-2000-T301 dan A860-2005-T301 terlihat serupa dari luar dan memiliki resolusi yang sama — keduanya tidak dapat dipertukarkan. A860-2001-T301 adalah produk yang sama sekali berbeda dengan resolusi 16x lebih tinggi. A860-2010-T301 digunakan dalam konteks aplikasi yang sama sekali berbeda.

Gambaran Umum Pemasangan — Poin Prosedural Penting

A860-2005-T301 diganti menggunakan prosedur yang sama yang didokumentasikan di seluruh rentang motor FANUC Alpha i:

Empat baut kepala soket heksagonal M4 mengamankan pulsecoder pada penutup ujung motor. Keempat baut ini dilepas; baut M3 yang diposisikan berdekatan dengan setiap baut M4 adalah pengencang rakitan motor yang tidak boleh disentuh selama prosedur ini. Melonggarkan baut M3 akan mengganggu perakitan internal motor dan menciptakan kerusakan tambahan.

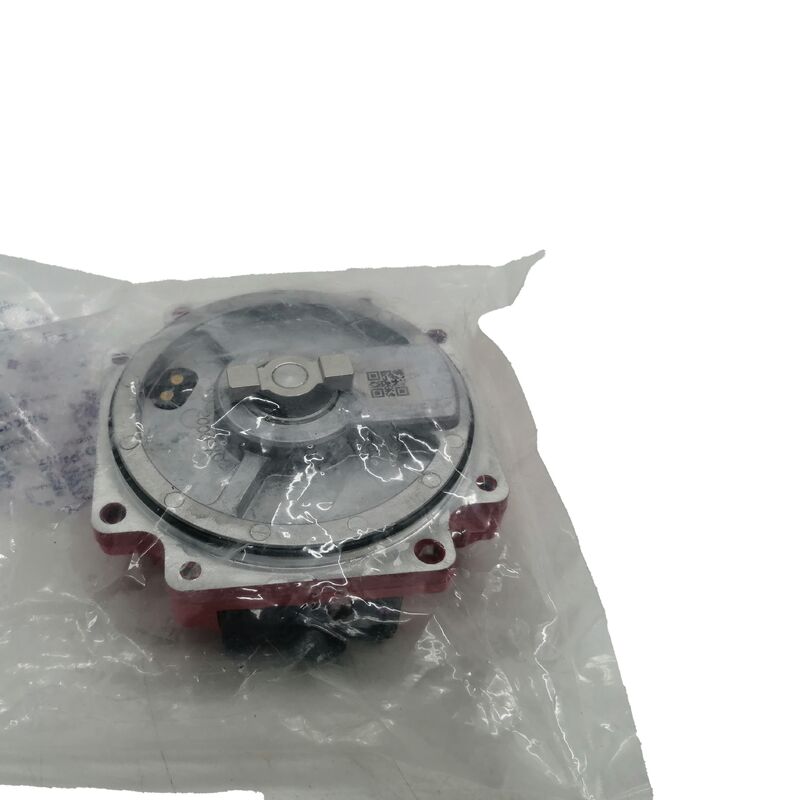

Pulsecoder dilepas bersama dengan kopling Oldham-nya. Kopling baru harus dipasang bersama dengan encoder baru — kopling tidak mahal, dan memasang kopling yang aus di bawah encoder baru akan mentransfer tegangan yang disebabkan oleh ketidaksejajaran yang ada ke unit pengganti sejak saat pertama operasi.

Pulsecoder baru dimasukkan hingga O-ring terpasang sepenuhnya di alur antara kantong motor dan badan encoder. O-ring tidak boleh terjepit atau tersangkut di luar dudukannya — O-ring yang bergeser akan membuat penutup ujung motor tidak tersegel. Keempat baut M4 dipasang kembali dan dikencangkan.

Baik pulsecoder maupun kopling Oldham adalah komponen presisi yang sensitif terhadap benturan fisik dan kontaminasi. Simpan dalam kemasannya hingga saat pemasangan, dan tangani tanpa benturan atau paparan serpihan pemotongan atau cairan pendingin.

Kesadaran Pemalsuan

Suku cadang FANUC — terutama komponen encoder dan penguat yang banyak diminati — sering dipalsukan. Pulsecoder non-asli biasanya menghasilkan kode alarm persisten yang tidak dapat dihapus, atau berfungsi secara intermiten sebelum rusak dalam periode layanan singkat. Unit palsu didistribusikan melalui saluran yang tidak terverifikasi dan sering diberi label dengan tanda dan nomor suku cadang FANUC yang terlihat akurat.

Perlindungan praktisnya adalah bersumber dari pemasok yang memiliki stok yang dapat diverifikasi dan terdokumentasi. Manufaktur FANUC asli dikonfirmasi oleh tanda asal Jepang dan format nomor seri serta kode tanggal FANUC yang konsisten pada label encoder. Jika ada keraguan tentang keaslian setelah menerima unit, bandingkan detail label dan konstruksi housing dengan contoh asli yang diketahui sebelum pemasangan.

FAQ

Q1: Mesin saya menunjukkan alarm FANUC SV pada satu sumbu tetapi motor berjalan baik pada pengujian lain. Bagaimana saya tahu apakah pulsecoder rusak atau kabel encoder?

Ini adalah situasi diagnostik yang umum, dan kabel adalah tempat yang tepat untuk memulai karena lebih cepat diganti dan lebih murah daripada pulsecoder. Jika Anda memiliki dua sumbu yang menggunakan jenis kabel yang sama, sambungkan sementara motor sumbu yang dicurigai ke kabel encoder sumbu yang berfungsi (sambil tetap menjaga kabel daya pada sumbu yang benar). Jika alarm hilang atau mengikuti kabel ke sumbu lain, kabel adalah penyebabnya. Jika alarm tetap pada motor terlepas dari kabel mana yang dicolokkan, pulsecoder kemungkinan besar rusak. Metode konfirmasi kedua adalah menghubungkan motor yang dicurigai ke penguat yang diketahui baik pada rig uji atau sumbu cadangan — jika alarm yang sama muncul segera dengan penguat dan kabel yang berbeda, encoder adalah penyebabnya. Jangan berasumsi pulsecoder rusak sampai kabel telah dieliminasi.

Q2: Setelah mengganti A860-2005-T301, mesin meminta pengembalian referensi setiap kali dinyalakan. Apakah ini normal, atau ada yang salah selama pemasangan?

Ini adalah perilaku yang sepenuhnya normal untuk sistem encoder inkremental dan tidak ada hubungannya dengan kualitas pemasangan. Pulsecoder tipe αiI1000 tidak menyimpan posisi absolut antar siklus daya — itu adalah karakteristik fundamental dari desain inkremental. Setiap kali mesin dinyalakan, sistem servo tidak memiliki pengetahuan tersimpan tentang posisi sumbu. Pengembalian referensi menetapkan pengetahuan tersebut dengan menggerakkan sumbu ke posisi referensi mekanis yang diketahui, setelah itu pengontrol melacak posisi secara inkremental dari titik awal tersebut selama sisa sesi. Ini adalah prosedur operasi standar untuk semua mesin FANUC yang menggunakan umpan balik inkremental. Jika mesin yang sebelumnya menggunakan pulsecoder absolut (tipe αiA) sekarang meminta pengembalian referensi setelah menerima pengganti inkremental, itu akan menunjukkan bahwa jenis encoder yang salah telah dipasang — tetapi jika A860-2005-T301 selalu menjadi encoder pada sumbu ini, persyaratan pengembalian referensi sudah ada sebelum penggantian juga.

Q3: Apakah A860-2005-T301 kompatibel dengan pengontrol robot FANUC seperti R-30iB atau R-30iA, atau hanya untuk motor servo mesin perkakas CNC?

A860-2005-T301 terutama terkait dengan motor servo AC seri FANUC Alpha i yang digunakan dalam aplikasi mesin perkakas CNC, di mana ia dipasang pada motor selama manufaktur. Sistem robot FANUC menggunakan keluarga motor servo dan encoder mereka sendiri, yang berbeda dari seri Alpha i mesin perkakas baik dalam bentuk mekanis maupun protokol encoder. Meskipun mungkin ada konfigurasi motor servo robot tertentu yang menggunakan perangkat keras pulsecoder yang identik atau serupa, penggantian komponen encoder robot harus dikonfirmasi terhadap nomor suku cadang label motor robot tertentu dan dokumentasi pengontrol robot daripada diasumsikan dari kompatibilitas aplikasi CNC. Untuk pemeliharaan mesin perkakas CNC — VMC, HMC, pusat putar, dan peralatan serupa yang menggunakan motor servo seri Alpha i — A860-2005-T301 adalah suku cadang yang berlaku yang dikonfirmasi di mana label motor cocok.

Q4: Apa itu kopling Oldham, dan apakah selalu perlu menggantinya selama penggantian pulsecoder?

Kopling Oldham adalah kopling fleksibel tiga bagian yang terletak di antara poros motor dan input pulsecoder. Bagian tengah memiliki slot penggerak di kedua sisinya yang terhubung dengan fitur penggerak yang sesuai pada hub poros motor dan cakram input pulsecoder. Pengaturan ini mentransmisikan rotasi dari poros motor ke encoder sambil mentolerir sejumlah kecil ketidaksejajaran aksial dan angular yang selalu ada sampai batas tertentu dalam rakitan motor nyata. Tanpa kopling Oldham, ketidaksejajaran apa pun akan menerapkan gaya lentur dan radial ke bantalan internal dan rakitan optik pulsecoder secara terus-menerus selama operasi, yang menyebabkan kegagalan encoder prematur. Dokumentasi layanan FANUC sendiri merekomendasikan pemasangan kopling baru bersama dengan pulsecoder baru. Kopling memiliki masa pakai terbatas dan mengembangkan keausan pada slot penggeraknya setelah operasi yang diperpanjang. Menggunakan kembali kopling lama di bawah encoder baru berarti encoder baru mewarisi ketidaksejajaran yang disebabkan oleh keausan kopling lama sejak jam pertama layanan. Kopling adalah barang berbiaya rendah dibandingkan dengan encoder — menggantinya secara bersamaan adalah prosedur yang benar.

Q5: Bisakah saya hanya mendapatkan pulsecoder dan memasangnya sendiri pada motor, atau apakah penggantian biasanya memerlukan teknisi servis FANUC?

Prosedur penggantian pulsecoder didokumentasikan dalam manual instruksi motor servo FANUC dan secara rutin dilakukan oleh insinyur pemeliharaan internal di pengguna mesin perkakas di seluruh dunia tanpa keterlibatan servis FANUC. Prosedur fisik melibatkan pelepasan empat baut M4, mengeluarkan encoder dan kopling lama, memasukkan encoder dan kopling baru dengan orientasi yang benar, memasang O-ring dengan benar, dan memasang kembali baut. Tidak diperlukan perkakas khusus selain kunci heksagonal standar. Elemen kritisnya adalah: identifikasi baut yang benar (baut M4 yang dilepas versus baut M3 yang dibiarkan), pemasangan O-ring yang benar, penanganan tanpa benturan atau kontaminasi, dan — setelah penggantian — menyelesaikan prosedur pengembalian referensi mesin untuk membangun kembali referensi posisi sumbu. Apa yang biasanya memerlukan keterlibatan servis pabrik adalah ketika penggantian tidak menyelesaikan alarm, menunjukkan kesalahan penguat atau pengkabelan yang lebih dalam yang memerlukan peralatan diagnostik untuk diisolasi. Untuk penggantian encoder langsung di mana pulsecoder telah dikonfirmasi sebagai penyebabnya, prosedur ini berada dalam kemampuan teknisi pemeliharaan yang kompeten yang akrab dengan mesin tersebut.
