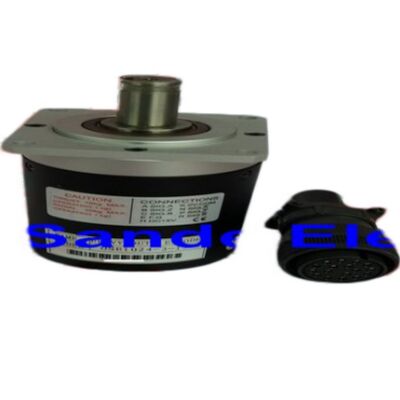

Mitsubishi Electric OSE1024-3-15-8 Optical Shaft Encoder — Umpan Balik Spindel CNC, 1024 P/R

Merek: Mitsubishi Electric / Nemicon (Nidec-Nemicon)

Tipe: Incremental Optical Shaft Encoder

Nomor Suku Cadang: OSE1024-3-15-8 | 0SE1024-3-15-8 | OSE-1024-3-15-8

Kondisi: Baru

Ketersediaan: Stok Tersedia — Pengiriman Cepat ke Seluruh Dunia

Encoder yang Menjaga Spindel CNC Tetap Akurat

Umpan balik spindel bukanlah hal yang glamor — sampai ia gagal. Ketika encoder optik mulai memberikan sinyal yang salah pada spindel CNC, seluruh mesin menjadi tidak berguna: pengolahan ketukan kaku menjadi tidak dapat diandalkan, siklus ulir memunculkan kesalahan, dan penentuan posisi sumbu C melayang di luar toleransi. Mesin secara fisik baik-baik saja. Kontrolnya baik-baik saja. Tetapi tanpa sinyal posisi yang bersih dan akurat yang kembali dari spindel, semua itu tidak berarti.

Sufiks Mitsubishi Electric OSE1024-3-15-8 adalah encoder poros optik yang diandalkan oleh sistem CNC Mitsubishi — dan mesin Mazak yang dibangun di sekitarnya — untuk umpan balik spindel tersebut. Ini adalah encoder putar inkremental yang menghasilkan 1024 pulsa per putaran, dirancang untuk dipasang langsung pada poros spindel dan memberikan keluaran fase A, B, dan Z yang konsisten ke kontrol CNC dalam kondisi pemesinan berkelanjutan.

Jika Anda mengalami kesalahan encoder pada pusat pemesinan, mesin bubut, atau pusat putar yang dikontrol Mitsubishi, ini kemungkinan adalah suku cadang yang Anda butuhkan.

Spesifikasi Produk

Spesifikasi bersumber dari data produk Nemicon / Nidec-Nemicon dan diverifikasi melalui dokumentasi referensi silang.

Cara Kerja Encoder Ini — dan Mengapa 1024 P/R Penting untuk CNC

Encoder inkremental menghasilkan serangkaian pulsa saat poros berputar. OSE1024-3-15-8 menghasilkan 1.024 pulsa yang berjarak sama per putaran penuh di saluran A dan B-nya. Kedua saluran ini saling offset sebesar 90 derajat — konfigurasi yang disebut keluaran kuadratur — yang memungkinkan kontrol menentukan kecepatan dan arah putaran secara bersamaan.

Keluaran ketiga, fase Z (pulsa indeks), berdenyut tepat sekali per putaran pada posisi sudut tetap. Inilah cara kontrol CNC menemukan referensi posisi spindelnya setelah siklus daya, dan inilah yang membuat fitur seperti pengolahan ketukan kaku dan penguliran satu titik bekerja dengan andal. Tanpa pulsa Z yang bersih, spindel tidak dapat membangun hubungan fase yang konsisten dengan kontrol — dan operasi tersebut gagal.

Pada 1.024 pulsa per putaran, sistem kontrol menerima pembaruan posisi 1.024 kali untuk setiap putaran spindel. Itu diterjemahkan menjadi resolusi sudut 0,352 derajat per pulsa — cukup halus untuk tuntutan sinkronisasi kontrol spindel CNC modern.

Di Mana Encoder Ini Digunakan

OSE1024-3-15-8 ditentukan sebagai peralatan asli pada mesin perkakas CNC yang menjalankan sistem CNC Mitsubishi, dan muncul secara ekstensif dalam basis terpasang Mazak pusat pemesinan vertikal dan horizontal, pusat putar, dan mesin multi-tasking yang dilengkapi dengan kontrol Mitsubishi.

Aplikasi utama meliputi:

Pengolahan Ketukan Kaku — Aplikasi encoder spindel yang paling menuntut. Kontrol harus menyinkronkan putaran spindel secara tepat dengan gerakan umpan sumbu Z pada setiap siklus ulir. Sinyal encoder yang menurun menyebabkan patahnya ketukan, kesalahan ulir, atau kesalahan pelacakan sumbu. Ini biasanya merupakan gejala pertama yang diperhatikan oleh operator mesin ketika OSE1024-3-15-8 mulai gagal.

Penentuan Posisi Sumbu C — Pada pusat putar dengan perkakas hidup, spindel berfungsi sebagai sumbu C putar untuk operasi penggilingan, pengeboran, dan pengeboran silang. Penentuan posisi yang akurat sepenuhnya bergantung pada kemampuan encoder untuk memberikan jumlah pulsa yang konsisten dan referensi fase Z yang andal.

Sinkronisasi Penguliran dan Pemutaran — Penguliran satu titik pada mesin bubut mengharuskan alat masuk ke jalur heliks yang sama pada setiap lintasan. Encoder spindel menyediakan sinkronisasi posisi yang memungkinkan hal itu terjadi.

Pemantauan Kecepatan Spindel — Selain penentuan posisi, kontrol menggunakan umpan balik encoder untuk memantau dan mengatur kecepatan spindel aktual terhadap nilai yang diperintahkan — penting untuk kontrol kecepatan permukaan dalam mode putar kecepatan permukaan konstan.

Referensi Silang dan Kompatibilitas

OSE1024-3-15 dikonfirmasi kompatibel dengan beberapa referensi yang setara, termasuk Tamagawa Seiki RFH1024-22-IM-68A, SANSEI OSE-1024-3-15, SANSEI NE-1024-2MDa, dan varian Tamagawa TS1508.

Referensi silang ini berguna untuk fasilitas yang telah menemukan OSE1024-3-15-8 terdaftar di bawah katalog pemasok yang berbeda. Spesifikasi inti — 1024 P/R, 5V DC, keluaran inkremental 3-saluran, poros 5/8 inci — tetap konsisten di seluruh referensi yang setara ini.

Saat mencari pengganti, verifikasi diameter poros, jumlah pin konektor, dan jenis keluaran terhadap spesifikasi asli mesin Anda sebelum memesan. Referensi silang secara fungsional setara dalam banyak kasus tetapi konfirmasikan dengan dokumentasi layanan Anda jika memungkinkan.

Tanda-tanda Kegagalan Umum — Kapan Waktunya Mengganti

OSE1024-3-15-8 adalah perangkat optik presisi dengan masa pakai yang sangat bergantung pada kondisi lingkungan: panas, kontaminasi, getaran, dan usia semuanya berkontribusi pada degradasi. Ini adalah tanda peringatan paling umum bahwa encoder mendekati kegagalan:

Kesalahan pengolahan ketukan kaku atau patah ketukan — Kontrol tidak dapat mempertahankan sinkronisasi spindel-ke-umpan ketika pulsa encoder tidak konsisten atau hilang.

Kegagalan orientasi spindel — Mesin berhenti selama siklus orientasi, atau spindel melampaui posisi targetnya berulang kali. Ini biasanya menunjukkan sinyal fase Z yang terdegradasi atau berisik.

Kode alarm pada kontrol CNC — Sistem CNC Mitsubishi menghasilkan alarm terkait encoder spindel tertentu ketika sinyal umpan balik berada di luar parameter yang diharapkan. Kode alarm yang berkaitan dengan penyimpangan umpan balik spindel atau kesalahan komunikasi encoder adalah indikator langsung.

Kesalahan penguliran sesekali — Kesalahan nada ulir yang sesekali tetapi tidak konsisten selama pemutaran satu titik, terutama pada kecepatan spindel yang lebih rendah di mana integritas sinyal paling penting.

Tampilan kecepatan spindel yang tidak menentu — Pembacaan kecepatan spindel kontrol berfluktuasi atau menunjukkan nilai yang tidak masuk akal bahkan pada kecepatan yang diperintahkan stabil.

Jika salah satu gejala ini muncul pada mesin yang menggunakan encoder ini, mengganti OSE1024-3-15-8 adalah langkah pertama standar sebelum melakukan diagnostik yang lebih ekstensif.

Catatan Pengadaan dan Ketersediaan

OSE-1024-3-15-8 terdaftar sebagai dihentikan oleh produsen asli. Stok di pasar ada terutama melalui saluran surplus industri dan pemasok suku cadang CNC khusus yang menyimpan inventaris untuk basis terpasang besar mesin perkakas yang dikontrol Mitsubishi yang masih dalam layanan produksi aktif di seluruh dunia.

Unit yang tersedia melalui pemasok surplus terkemuka biasanya diuji sebelum dijual dan dilengkapi dengan masa garansi — alternatif yang praktis dan hemat biaya untuk pengganti OEM, yang mungkin tidak lagi tersedia melalui saluran distribusi standar.

Saat memesan, konfirmasikan nomor suku cadang lengkap termasuk sufiks -8, yang menunjukkan konfigurasi konektor 8-pin. Varian dengan penanda konektor yang berbeda (seperti -68 atau -68-8) ada dalam keluarga OSE1024-3-15 dan mungkin bukan pengganti langsung tanpa memverifikasi kabel konektor mesin Anda.

Ringkasan Referensi Cepat

OSE1024-3-15-8 sekilas: Encoder optik inkremental 1024 P/R, 5V DC, poros 5/8", konektor 8-pin, kecepatan terukur 800 RPM, keluaran kuadratur A/B/Z. Dirancang untuk umpan balik spindel CNC pada pusat pemesinan yang dikontrol Mitsubishi dan mesin Mazak. Suku cadang OEM yang dihentikan — stok surplus tersedia untuk pemeliharaan dan penggantian.

FAQ

Q1: Mesin dan kontrol CNC apa yang dirancang untuk OSE1024-3-15-8?

OSE1024-3-15-8 adalah encoder spindel yang digunakan pada mesin perkakas CNC yang dilengkapi dengan sistem CNC Mitsubishi, termasuk kontrol seri M50, M60, M64, M500, M700, dan yang terkait. Ini muncul sebagai peralatan asli pada berbagai macam Mazak pusat pemesinan dan pusat putar yang dibangun dengan kontrol Mitsubishi — terutama model yang diproduksi dari akhir 1980-an hingga 2000-an. Jika mesin Mazak atau yang dikontrol Mitsubishi Anda menghasilkan alarm encoder spindel atau mengalami kegagalan pengolahan ketukan kaku, encoder ini adalah target diagnostik utama.

Q2: Apa arti "-8" di akhir nomor suku cadang, dan apakah itu penting?

Sufiks -8 menunjukkan konfigurasi konektor 8-pin pada encoder ini. Dalam keluarga produk OSE1024-3-15, ada varian konektor yang berbeda — yang paling umum adalah -68 (konfigurasi multi-pin yang berbeda) dan -8. Ini tidak dapat dipertukarkan tanpa memasang kembali kabel encoder mesin. Selalu konfirmasikan nomor suku cadang lengkap, termasuk sufiks, cocok dengan encoder yang terpasang di mesin Anda sebelum memesan. Jika Anda mengganti unit yang rusak, pendekatan teraman adalah mencocokkan nomor suku cadang lengkap persis seperti yang tertera pada label encoder.

Q3: Bisakah saya menggunakan Tamagawa TS1508 atau SANSEI NE-1024-2MDa sebagai pengganti langsung untuk OSE1024-3-15-8?

Unit-unit ini dikonfirmasi sebagai padanan fungsional dalam hal resolusi, tegangan, dan jenis keluaran — semuanya menghasilkan 1024 P/R pada 5V DC dengan keluaran kuadratur A, B, Z. Namun, pinout konektor fisik dan kompatibilitas kabel harus diverifikasi sebelum mengganti satu dengan yang lain. Referensi silang secara teknis setara pada tingkat sinyal, tetapi perbedaan pengkabelan konektor antar varian dapat memerlukan adaptasi. Jika ragu, konsultasikan diagram pengkabelan untuk model mesin spesifik Anda sebelum mengganti dengan suku cadang referensi silang.

Q4: Bagaimana saya tahu jika encoder spindel saya rusak dibandingkan dengan kabel encoder atau kartu kontrol CNC?

Urutan lapangan yang berguna: pertama, periksa kabel encoder untuk kerusakan fisik, pin bengkok, kontaminasi pada konektor, atau pelindung yang rusak — kerusakan kabel umum dan lebih mudah diperbaiki daripada penggantian encoder. Selanjutnya, periksa riwayat alarm pada kontrol CNC untuk mengidentifikasi kode kesalahan spesifik. Alarm CNC Mitsubishi membedakan antara kesalahan encoder tingkat sinyal dan kesalahan komunikasi atau daya. Jika alarm berulang setelah memasang kembali kabel dan mesin menunjukkan kesalahan pengolahan ketukan kaku atau kegagalan orientasi spindel, encoder itu sendiri adalah penyebab yang paling mungkin. Pengujian dengan encoder pengganti yang diketahui baik adalah langkah konfirmasi yang pasti.

Q5: Apakah encoder ini tersedia baru dalam kotak, atau hanya sebagai unit yang diperbaharui?

OSE1024-3-15-8 telah dihentikan oleh Mitsubishi Electric, yang berarti tidak lagi diproduksi atau tersedia melalui saluran distribusi OEM standar. Unit yang saat ini tersedia di pasar adalah stok lama baru (NOS) — unit yang belum digunakan dari jalur produksi asli yang disimpan dalam inventaris — atau unit yang diperbaharui secara profesional yang telah dibersihkan, diuji, dan diperiksa sebelum dijual kembali. Keduanya adalah pilihan yang sah untuk pemeliharaan CNC; stok lama baru lebih disukai jika tersedia, tetapi unit yang diperbaharui yang sepenuhnya diuji dari pemasok terkemuka adalah alternatif yang baik yang didukung oleh garansi layanan. Konfirmasikan proses pengujian pemasok dan ketentuan garansi sebelum membeli.
