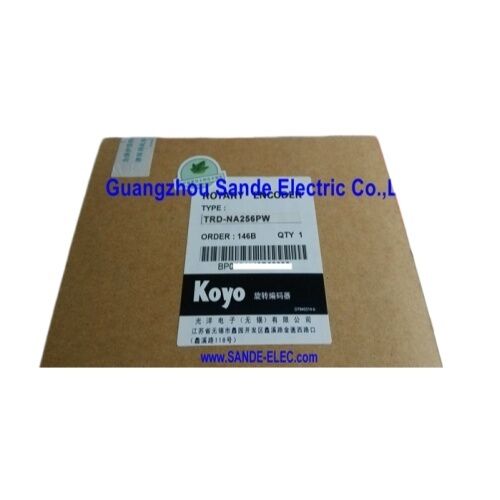

Koyo TRD-NA256PW Absolute Rotary Encoder — 256 PPR Gray Code, PNP Open Collector, IP65

Mengetahui secara pasti di mana posisi poros berada — bukan hanya seberapa jauh ia bergerak, tetapi posisi tepatnya saat ini — adalah perbedaan antara umpan balik absolut dan inkremental. Koyo TRD-NA256PW adalah encoder putar absolut yang mengeluarkan kata posisi kode Gray 8-bit setiap saat rotasi, memberikan sistem kontrol Anda data posisi sudut yang sebenarnya tanpa memerlukan urutan homing setelah setiap siklus daya.

Dibangun sesuai standar seri TRD-NA Koyo Electronics untuk tugas menengah, encoder ini adalah pilihan yang bersih dan andal untuk aplikasi pemosisian industri, konveyor, dan kontrol gerakan yang menuntut umpan balik posisi absolut yang sebenarnya dengan desain fisik yang kuat.

Absolut vs. Inkremental — Perbedaan Praktis

Encoder inkremental menghitung pulsa dari mana pun ia mulai. Matikan daya, dan referensi itu hilang. Mesin perlu melakukan homing sebelum dapat melakukan sesuatu yang berguna.

Encoder absolut seperti TRD-NA256PW menetapkan kode keluaran unik untuk setiap posisi sudut di seluruh rotasi 360°. Nyalakan dari keadaan dingin, dan pengontrol sudah tahu di mana poros berada — tidak perlu gerakan, tidak perlu homing, tidak perlu menunggu. Untuk peralatan yang beroperasi di lingkungan dengan interupsi daya yang sering atau di mana homing otomatis tidak praktis atau tidak aman, perbedaan ini signifikan secara operasional.

Spesifikasi Teknis

Keluaran Kode Gray — Mengapa Penting

TRD-NA256PW menggunakan kode biner Gray (juga disebut kode biner terpantul) daripada biner standar. Ini bukan sembarangan. Dalam encoder biner standar, transisi antar posisi dapat memerlukan beberapa bit keluaran untuk berubah secara bersamaan — dan jika tidak semuanya beralih pada saat yang persis sama karena toleransi komponen, pengontrol secara singkat melihat kode perantara yang salah.

Kode Gray menghilangkan masalah itu. Antara dua posisi yang berdekatan, hanya satu bit yang berubah pada satu waktu. Tidak ada keadaan perantara yang ambigu. Bagi pengontrol yang membaca posisi encoder secara real-time, ini berarti data posisi yang lebih bersih dan bebas gangguan — terutama pada batas antar nilai kode.

Keluaran Kolektor Terbuka PNP

Peringkat PNP (sourcing) open collector menyuplai arus ke beban, menjadikan TRD-NA256PW pilihan yang tepat untuk modul input PLC dan pengontrol yang dikonfigurasi untuk sensor PNP — standar yang dominan di seluruh peralatan otomatisasi industri Eropa dan sebagian besar Asia.

Keluaran dapat menyerap hingga 32 mA dengan tegangan residual di bawah 0,4 V pada arus hingga 16 mA. Keluaran paralel 8-bit menyajikan satu kabel per bit, dengan bit paling signifikan (MSB) dan bit paling tidak signifikan (LSB) didefinisikan dengan jelas dalam tabel pengkabelan untuk integrasi yang mudah.

Catatan: Jika aplikasi Anda memerlukan keluaran NPN (sinking), TRD-NA256NWD mencakup spesifikasi 256 PPR yang sama dengan keluaran kolektor terbuka NPN.

IP65 — Dibangun untuk Lantai Pabrik

Peringkat IP65 berarti TRD-NA256PW sepenuhnya tersegel terhadap masuknya debu dan terlindungi dari semprotan air dari arah mana pun. Ini tidak akan terganggu oleh kabut pendingin di lingkungan pemesinan, siklus pencucian di pengolahan makanan, atau kontaminasi udara umum yang umum di fasilitas manufaktur.

Rumah Koyo TRD-NA melangkah lebih jauh dengan bodi die-cast berdiameter 50 mm dan poros padat 8 mm yang dirancang untuk menerima beban radial (hingga 50 N) dan beban aksial (hingga 30 N) — kapasitas beban jauh di atas apa yang sebenarnya dibebankan oleh banyak aplikasi encoder, yang berkontribusi pada masa pakai bantalan yang lama dalam instalasi nyata.

Fleksibilitas Pemasangan

TRD-NA256PW dapat dipasang dalam orientasi apa pun — vertikal, horizontal, atau terbalik — tanpa memengaruhi kinerja. Ini kompatibel dengan aksesori klem pemasangan NM-9D Koyo, flensa NF-55D, dan braket pemasangan JT-035D, memberikan insinyur beberapa pilihan pemasangan tergantung pada apakah encoder dipasang ke motor servo, poros konveyor, gearbox cacing, atau komponen berputar lainnya.

Keluaran kabel bersifat radial (keluar samping), yang menyederhanakan perutean kabel dalam instalasi panel atau selungkup yang sempit.

Di Mana TRD-NA256PW Digunakan

Konveyor dan penanganan material — pelacakan posisi pada meja indeks dan sistem transfer putar di mana posisi poros harus diketahui setelah setiap berhenti

Mesin pengemas — pemantauan posisi pengikut cam dan penyelarasan kepala dispensing putar

Otomatisasi industri — umpan balik posisi sambungan robot dalam sistem yang memerlukan posisi absolut saat dinyalakan

Peralatan tekstil dan penggulungan — kontrol posisi putar untuk gulungan penarik, sistem pelepasan, dan pemandu lintasan

Mesin perkakas umum — posisi indeks meja putar, posisi tailstock, dan konfirmasi indeks turret

FAQ

Q1: Berapa resolusi TRD-NA256PW, dan apa arti 8-bit dalam praktik?

TRD-NA256PW menyediakan 256 posisi berbeda per putaran, yang merupakan keluaran kode Gray 8-bit. Ini berarti encoder membagi setiap putaran penuh menjadi 256 langkah yang sama, dengan setiap langkah mewakili sekitar 1,4° rotasi poros. Keluaran 8-bit menempati 8 kabel dalam kabel keluaran paralel, masing-masing sesuai dengan satu bit biner dari kata posisi.

Q2: Apakah encoder ini memerlukan rutinitas homing setelah dinyalakan?

Tidak. Karena ini adalah encoder absolut, TRD-NA256PW mengeluarkan kode posisi poros yang benar segera saat dinyalakan — tidak perlu gerakan untuk menetapkan posisi. Setelah dinyalakan, Koyo merekomendasikan menunggu setidaknya 0,5 detik sebelum membaca keluaran untuk memungkinkan sirkuit stabil.

Q3: Apa perbedaan antara TRD-NA256PW dan TRD-NA256NWD?

Keduanya adalah encoder kode Gray absolut 256 PPR dengan spesifikasi mekanis dan peringkat IP65 yang sama. Perbedaannya adalah jenis keluaran: TRD-NA256PW memiliki keluaran PNP (sourcing) open collector, sedangkan TRD-NA256NWD memiliki keluaran NPN (sinking) open collector. Pilih versi yang sesuai dengan konfigurasi input PLC atau pengontrol Anda — PNP untuk input sourcing, NPN untuk input sinking.

Q4: Berapa kecepatan operasi maksimum untuk TRD-NA256PW?

Encoder dinilai untuk 3.000 rpm kontinu dan 5.000 rpm sesaat. Ada juga batas kecepatan listrik yang ditentukan oleh resolusi dan frekuensi respons: untuk 256 PPR pada frekuensi respons maksimum 20 kHz, kecepatan maksimum listrik adalah sekitar 4.688 rpm. Dalam praktik, batas mekanis yang lebih rendah yaitu 3.000 rpm (kontinu) mengatur operasi normal.

Q5: Bisakah TRD-NA256PW digunakan di luar ruangan atau di lingkungan basah?

Peringkat perlindungan IP65 melindunginya dari masuknya debu dan semprotan air, membuatnya cocok untuk lingkungan pencucian dalam ruangan, mesin perkakas yang terkena pendingin, dan pengaturan industri yang menuntut serupa. Ini tidak dinilai untuk perendaman terus menerus atau paparan langsung terhadap curah hujan di luar ruangan tanpa perlindungan selungkup tambahan. Rentang suhu operasi adalah −10 °C hingga +60 °C.
