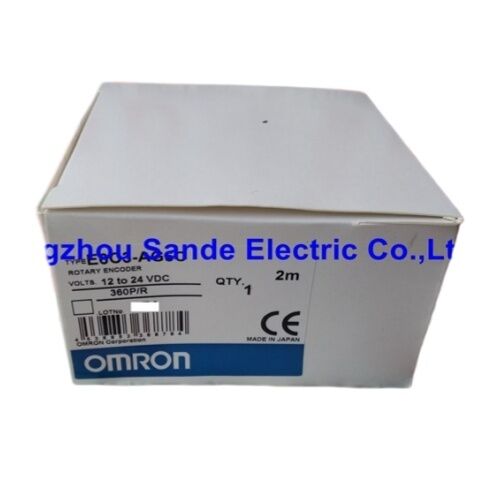

Omron E6C3-AG5C 360P/R Encoder Putar Absolut — Kode Gray 9-Bit, IP65, 50 mm, NPN Open Collector

Merek: OMRON

Seri: E6C3-A

Nomor Suku Cadang: E6C3-AG5C 360P/R / E6C3AG5C

Absolut | NPN Open Collector | Kode Gray | IP65 | Tersedia

Dibuat untuk Lantai, Bukan Laboratorium

Encoder industri hidup di lingkungan yang akan melumpuhkan instrumen yang lebih lemah dalam beberapa minggu — kabut pendingin, uap minyak pemotong, getaran yang ditransmisikan melalui rangka mesin baja, perubahan suhu dari startup pagi yang dingin hingga panas produksi yang berkelanjutan. Omron E6C3-AG5C dirancang dengan mempertimbangkan kondisi tersebut. Bodi paduan aluminium berperingkat IP65, sistem bantalan tertutup, dan poros baja tahan karat SUS303 bukanlah fitur insidental. Mereka adalah alasan mengapa keluarga encoder ini telah menjadi pilihan default bagi pembuat mesin dan insinyur pemeliharaan yang membutuhkan umpan balik posisi absolut di lingkungan industri nyata selama beberapa dekade.

Varian resolusi 360 P/R — daftar ini — menyediakan data posisi absolut 9-bit di seluruh satu putaran poros penuh, dengan output terstruktur dalam kode Gray untuk menghilangkan transisi kesalahan satu bit yang akan diperkenalkan oleh pengkodean biner pada batas posisi. Setiap kombinasi status output memetakan tepat ke satu posisi sudut dalam rentang 360°. Saat dinyalakan atau setelah berhenti mendadak, pengontrol membaca output encoder saat ini dan segera mengetahui posisi poros, tanpa prosedur homing atau urutan pengembalian referensi.

Spesifikasi Teknis

Data bersumber dari dokumentasi produk seri Omron E6C3-A.

360 Posisi. Satu Gambaran Lengkap.

Memilih resolusi untuk encoder absolut selalu merupakan keseimbangan — antara granularitas sudut yang benar-benar dibutuhkan aplikasi dan jumlah kabel output yang dapat ditampung oleh pengontrol penerima secara praktis.

Angka 360 P/R berarti encoder membagi satu putaran mekanis penuh menjadi 360 posisi diskrit yang dapat dialamatkan secara unik. Pada resolusi 9-bit, itu menghasilkan 512 kode yang tersedia, di mana 360 ditugaskan ke posisi sudut yang berjarak tepat 1° di seluruh rotasi penuh poros. Untuk aplikasi di mana posisi diekspresikan secara alami dalam derajat — meja putar, mekanisme pengindeksan, sistem yang digerakkan cam, pelacakan sudut konveyor — resolusi ini memetakan langsung ke unit yang dipikirkan oleh operator dan pemrogram. Satu hitungan encoder sama dengan satu derajat rotasi poros. Tidak ada faktor konversi, tidak ada perkiraan.

Di mana varian resolusi lebih tinggi seperti model 1.024 P/R menawarkan granularitas sudut yang lebih halus (sekitar 0,35° per hitungan), varian 360 P/R menyederhanakan logika pemrograman dan desain antarmuka pengontrol dalam sistem di mana resolusi derajat demi derajat sudah cukup. Keduanya berbagi bodi 50 mm yang sama, perlindungan IP65, dan struktur output kode Gray — pemilihan resolusi murni merupakan fungsi dari kebutuhan aplikasi.

Output Kode Gray — Mengapa Penting untuk Encoder Absolut

Sebagian besar insinyur yang bekerja dengan encoder absolut akrab dengan namanya tetapi patut ditinjau kembali mengapa kode Gray ditentukan di sini daripada biner standar.

Dalam kode biner murni, transisi antara hitungan yang berdekatan dapat memerlukan beberapa bit untuk berubah secara bersamaan. Bergerak dari desimal 7 (biner 0111) ke desimal 8 (biner 1000), misalnya, memerlukan semua empat bit untuk berkedip sekaligus. Dalam praktiknya, bit dalam sinyal nyata tidak pernah bertransisi pada saat yang tepat — satu mendahului sedikit, yang lain mengikuti. Selama interval singkat itu, output encoder melewati keadaan perantara yang sesuai dengan nilai posisi yang sama sekali salah. Untuk sistem yang membaca encoder pada saat transisi, hasilnya bisa berupa kesalahan posisi yang besar dan palsu.

Kode Gray menghilangkan ini dengan memastikan bahwa nilai posisi yang berdekatan selalu berbeda tepat satu bit. Transisi apa pun — tidak peduli kecepatan poros atau waktu baca — hanya melewati satu keadaan yang tidak terdefinisi. Hasilnya adalah data posisi yang bersih dan andal bahkan ketika pengontrol mengambil sampel output selama pergerakan poros. Untuk encoder absolut dalam aplikasi kontrol gerak, kode Gray bukanlah spesifikasi mewah; itu adalah pilihan yang tepat di mana pun data posisi masuk ke keputusan kontrol aktif.

IP65 vs IP50 — Alasan E6C3-A Ada

Memahami di mana E6C3-AG5C berada dalam jajaran encoder Omron memerlukan perbandingan langsung dengan saudara kandungnya yang lebih ekonomis, seri E6CP-A.

E6CP-A memiliki peringkat IP50 — terlindungi dari masuknya debu tetapi tanpa perlindungan yang teruji terhadap kontak air atau minyak. Rumah plastiknya sangat cocok untuk aplikasi tugas ringan di selungkup yang terlindungi, kontrol sudut yang dipasang di panel, atau lingkungan di mana kontaminasi cairan bukanlah perhatian yang realistis. Ini adalah pilihan yang hemat biaya dalam batas aplikasi yang sesuai.

E6C3-AG5C meningkat dalam setiap dimensi struktural. Rumah paduan aluminium menggantikan plastik. Peringkat IP65 — diuji untuk perlindungan terhadap jet air bertekanan rendah dari arah mana pun — mencerminkan penambahan bantalan tertutup dan penyegelan yang ditingkatkan pada titik masuk poros. Poros baja tahan karat SUS303 menahan efek korosif dari paparan cairan pemotong yang akan merusak poros baja standar seiring waktu. Peringkat beban radial maksimum meningkat menjadi 80 N, mengakomodasi pengaturan kopling yang lebih menuntut.

Untuk mesin perkakas, peralatan perakitan otomatis, mesin pengolahan makanan, atau aplikasi apa pun di mana kontaminasi cairan, kabut minyak, atau partikulat berat merupakan bagian dari lingkungan operasi normal, spesifikasi konstruksi E6C3-A adalah yang memungkinkan layanan andal jangka panjang.

Konektivitas dan Aksesori yang Kompatibel

E6C3-AG5C 360P/R dikirimkan dengan kabel pra-terpasang 1 meter yang berujung pada kabel telanjang. Versi kabel 2 meter dari model 360 P/R yang sama juga tersedia sebagai item stok standar — tentukan panjang kabel di akhir nomor model saat memesan.

Catatan penting tentang kompatibilitas penentu posisi cam H8PS: E6C3-AG5C (versi kabel telanjang) tidak dapat dihubungkan langsung ke Penentu Posisi Cam Omron H8PS. Untuk berinteraksi dengan H8PS, versi konektor — E6C3-AG5C-C — diperlukan. Akhiran -C menunjukkan terminasi konektor pra-rakitan yang dirancang khusus untuk integrasi H8PS. Resolusi 360 P/R dan 720 P/R untuk versi -C tersedia dalam panjang kabel 2 meter sebagai standar.

Aksesori yang tersedia:

• E69-FCA04 — Aksesori flensa pemasangan (Braket Pemasangan Servo E69-2 disertakan dengan flensa E69-FCA04)
• E69-2 — Braket pemasangan servo
• E69-DF5 — Kabel ekstensi, 5 m (berlaku untuk model konektor E6C3-AG5C-C)
• Kabel ekstensi juga tersedia dalam panjang 15 m dan 98 m untuk instalasi jarak jauh

Gambaran Umum Pengkabelan

E6C3-AG5C menggunakan output kolektor terbuka NPN. Setiap bit output mewakili satu bit posisi dalam kata kode Gray 9-bit. Jumlah konduktor output aktif sesuai dengan resolusi: model 9-bit (360 P/R) menggunakan 9 jalur output data ditambah daya dan ground.

Dalam konfigurasi kolektor terbuka NPN, transistor output menarik jalur output ke bawah (menuju 0 V) saat aktif. Pengontrol input atau PLC penerima harus menyediakan tegangan pull-up melalui sirkuit inputnya sendiri, atau jaringan resistor pull-up eksternal harus disediakan jika sirkuit input tidak menyertakan pull-up internal. Tegangan terapan output maksimum adalah 30 VDC; arus sink maksimum adalah 35 mA per output. Konduktor pelindung disertakan dalam rakitan kabel — hubungkan ke ground sistem di ujung pengontrol untuk meminimalkan penangkapan kebisingan pada jalur data.

Terminal GND biasanya harus dihubungkan ke 0 V atau ke ground pelindung eksternal. Arah rotasi untuk pengurutan kode output adalah searah jarum jam seperti yang terlihat dari ujung poros.

Catatan Aplikasi

Pengontrol posisi cam dan kontrol sudut PLC. Karakteristik 1°-per-hitungan resolusi 360 P/R menjadikannya sangat cocok untuk aplikasi yang dikelola oleh Penentu Posisi Cam Omron H8PS atau sistem berbasis PLC apa pun di mana titik setel sakelar cam diprogram dalam derajat. Korespondensi derajat langsung menyederhanakan entri titik setel dan menghilangkan perhitungan penskalaan yang diperlukan dengan resolusi yang tidak sejajar dengan derajat.

Meja putar pengindeksan. Output absolut berarti pengontrol mengetahui posisi meja saat dinyalakan tanpa memerlukan siklus homing awal. Ini berharga pada peralatan pengindeksan di mana gerakan homing harus dihindari — baik karena perkakas menempati posisi rumah, atau karena gangguan daya di tengah siklus memerlukan melanjutkan dari posisi apa pun meja berhenti.

Mesin pengemasan dan pelabelan. Penempatan label, pendaftaran cetak, dan pengindeksan produk semuanya bergantung pada referensi posisi sudut yang andal. Peringkat IP65 E6C3-AG5C dan konstruksi bantalan tertutup menangani paparan pencucian yang umum di lingkungan pengemasan makanan dan minuman.

Otomatisasi pabrik umum. Konveyor, penggulung, sistem potong-sesuai-panjang, dan kontrol tegangan web semuanya mendapat manfaat dari validitas posisi output absolut segera saat startup. Kecepatan maksimum 5.000 r/menit mengakomodasi kopling poros langsung di sebagian besar aplikasi ini tanpa reduksi roda gigi.

FAQ

Q1: Apa perbedaan antara E6C3-AG5C dan E6C3-AG5C-C, dan mana yang harus saya pesan?

E6C3-AG5C adalah versi pra-terpasang kabel telanjang — kabel keluar dari bodi encoder dan berujung pada konduktor telanjang individu yang dihubungkan langsung ke blok terminal pengontrol atau rumah konektor. E6C3-AG5C-C menambahkan konektor pra-rakitan di ujung kabel, dan versi konektor ini secara khusus diperlukan untuk koneksi langsung ke Penentu Posisi Cam Omron H8PS. Jika aplikasi Anda tidak melibatkan H8PS, kedua versi dapat digunakan; versi kabel telanjang menawarkan fleksibilitas lebih untuk pengkabelan khusus, sementara versi -C menyederhanakan koneksi ke peralatan Omron yang kompatibel. Untuk resolusi 360 P/R, kedua versi tersedia dengan kabel 2 meter sebagai item stok standar.

Q2: Output encoder adalah kolektor terbuka NPN. Apakah ini berarti tidak kompatibel dengan input PLC yang menggunakan logika PNP (sourcing)?

Output kolektor terbuka NPN kompatibel dengan input PLC yang dikonfigurasi untuk operasi NPN (sinking), yang merupakan jenis input standar di sebagian besar PLC industri. Untuk PLC yang memerlukan sinyal input PNP (sourcing), koneksi langsung ke output NPN E6C3-AG5C tidak mudah — polaritas logika terbalik. Dalam praktiknya, banyak PLC modern memungkinkan pemilihan mode input antara NPN dan PNP melalui sakelar DIP atau konfigurasi pengkabelan, dan beberapa menerima kedua jenis tanpa penyesuaian. Periksa spesifikasi input modul PLC tertentu yang digunakan. Jika output PNP diperlukan dan tidak dapat diakomodasi pada tahap input PLC, Omron juga menawarkan varian kolektor terbuka PNP dalam seri E6C3-A (ditunjuk dengan "N" daripada "G" di posisi tipe output nomor model) untuk aplikasi di mana output sourcing diperlukan.

Q3: Seri E6C3-A mencantumkan kecepatan maksimum 5.000 r/menit, tetapi frekuensi respons listrik maksimum adalah 20 kHz. Batas mana yang sebenarnya berlaku untuk instalasi saya?

Kedua batas berlaku, dan mana yang membatasi instalasi Anda tergantung pada resolusi yang dipilih. Kecepatan respons listrik maksimum ditentukan dengan mengalikan batas frekuensi switching dengan 60 dan membagi dengan resolusi: untuk model 360 P/R, 20.000 Hz × 60 ÷ 360 = 3.333 r/menit kecepatan respons listrik maksimum. Ini lebih rendah dari batas kecepatan mekanis 5.000 r/menit, yang berarti batasan respons listrik adalah batas pengikat untuk varian 360 P/R pada frekuensi maksimum. Mengoperasikan encoder pada kecepatan poros di atas 3.333 r/menit pada model 360 P/R berisiko pengontrol kehilangan transisi output, menghasilkan data posisi yang salah. Peringkat kecepatan mekanis berlaku untuk daya tahan bantalan dan kopling, bukan keandalan sinyal. Untuk aplikasi yang membutuhkan kecepatan poros lebih tinggi dengan output posisi absolut yang andal, varian resolusi 256 P/R yang lebih rendah meningkatkan batas respons listrik hingga sekitar 4.444 r/menit pada frekuensi switching 20 kHz yang sama.

Q4: E6C3-AG5C dijelaskan sebagai encoder absolut satu putaran. Apakah ini berarti data posisi hilang jika poros berputar lebih dari satu putaran penuh?

Ya — E6C3-AG5C memberikan posisi absolut dalam satu putaran 360°. Setelah satu putaran poros penuh, urutan kode output berulang dari awal. Encoder tidak menghitung putaran multi-putaran kumulatif atau menyimpan catatan berapa banyak putaran lengkap yang telah terjadi sejak dinyalakan. Untuk aplikasi di mana perjalanan poros mencakup beberapa putaran dan posisi terakumulasi total harus diketahui di seluruh siklus daya — misalnya, pemosisian sumbu sekrup timbal — output absolut satu putaran dari E6C3-AG5C harus dilengkapi dengan logika penghitungan multi-putaran eksternal di pengontrol, atau encoder absolut multi-putaran dari jenis yang berbeda harus dipertimbangkan sebagai gantinya. Untuk aplikasi yang secara inheren terbatas pada satu putaran per siklus operasional — mekanisme cam, meja putar, dial pengindeksan, pemosisian sudut dalam 360° — karakteristik absolut satu putaran adalah apa yang dibutuhkan, dan tidak ada logika penghitungan tambahan yang diperlukan.

Q5: Apa praktik pengkabelan yang direkomendasikan untuk konduktor pelindung, dan apakah kabel GND perlu dihubungkan ke ground pelindung?

Konduktor pelindung dalam kabel E6C3-AG5C harus dihubungkan ke ground sistem di ujung pengontrol kabel. Menghubungkan kedua ujung pelindung dapat membuat loop ground — jalur konduktif yang sebenarnya dapat meningkatkan penangkapan interferensi di beberapa instalasi daripada menguranginya. Grounding satu sisi di pengontrol adalah praktik standar. Mengenai terminal GND pada encoder: dokumentasi Omron menentukan untuk biasanya menghubungkan GND ke 0 V (negatif suplai) atau ke ground eksternal. Dalam sebagian besar instalasi industri, rel suplai 0 V dan ground pelindung mesin diikat bersama di catu daya, yang berarti koneksi GND ke terminal 0 V mencapai kedua fungsi secara bersamaan. Dalam sistem di mana rel 0 V mengambang (tidak terikat ke ground pelindung), menghubungkan GND encoder ke 0 V dan titik ikatan ground terpisah meningkatkan kekebalan kebisingan dan konsisten dengan panduan instalasi Omron.
