Fanuc A860-0309-T302 | Kode Posisi Spindel Alpha — 1.024 PPR, 10.000 rpm, Flensa 68mm, 17-Pin, Menggantikan Seri A86L-0027-0001

Gambaran Umum

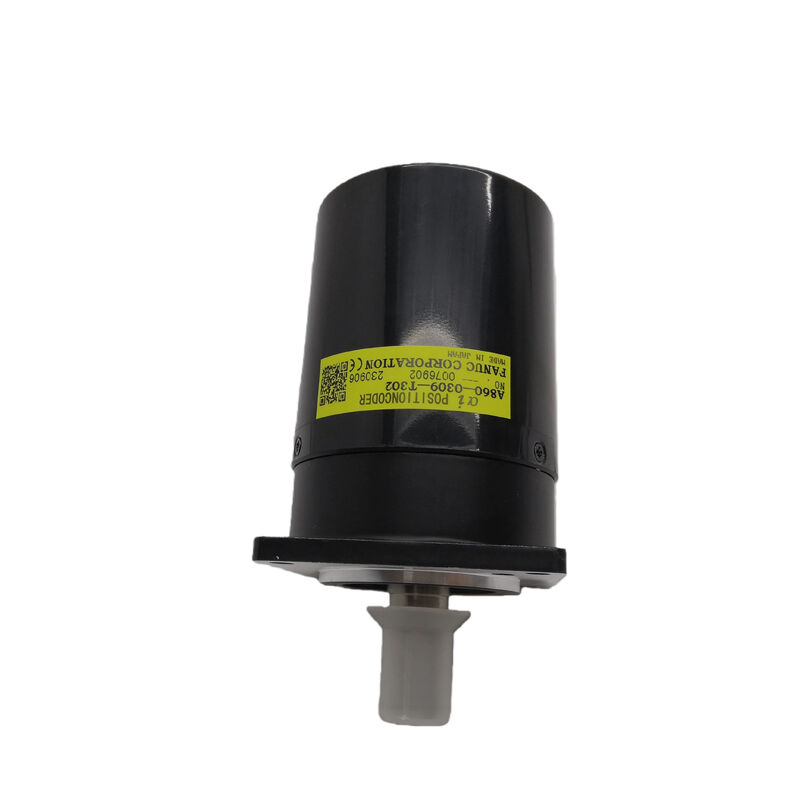

Fanuc A860-0309-T302 adalah kode posisi spindel eksternal — sebuah rotary encoder khusus yang dipasang langsung ke motor spindel atau kepala spindel untuk memberikan data rotasi spindel secara real-time ke CNC untuk fungsi yang tidak dapat didukung oleh sensor magnetik MZi standar saja.

Di mana sensor MZi pada motor spindel memberikan umpan balik pengaturan kecepatan, A860-0309-T302 menambahkan data posisi sudut resolusi tinggi: 1.024 pulsa per putaran, dapat diakses pada kecepatan hingga 10.000 rpm.

Kombinasi rentang kecepatan dan resolusi ini mendukung fungsi spindel yang tersinkronisasi posisi yang menuntut dari pusat permesinan CNC modern.

Encoder adalah unit yang diproduksi oleh Kuroda yang dipasok di bawah nomor suku cadang Fanuc — praktik standar untuk beberapa varian encoder spindel eksternal Fanuc.

Flensa persegi 68mm dan lubang tengah 50mm mendefinisikan jejak pemasangan tertentu, dan desain flensa yang tidak dapat dilepas berarti badan encoder dipasang sebagai rakitan integral daripada kombinasi flensa dan badan yang terpisah.

Konektor terintegrasi 17-pin membawa semua koneksi sinyal dan daya ke amplifier penggerak spindel melalui kabel encoder spindel khusus.

Salah satu aspek terpenting dari spesifikasi A860-0309-T302 adalah kompatibilitas mundur: ia menggantikan seluruh seri A86L-0027-0001 dari kode spindel Fanuc sebelumnya. Ini berarti mesin yang awalnya membawa varian A86L-0027-0001 mana pun dapat ditingkatkan langsung ke A860-0309-T302 dengan kabel yang sesuai — poin yang berguna bagi fasilitas yang mengelola armada mesin lama di mana varian kode spindel asli sulit didapatkan.

Spesifikasi Utama

Mengapa Posisi Spindel Penting — Fungsi yang Diaktifkan oleh Encoder Ini

Kecepatan spindel hanyalah satu dimensi kontrol spindel. Posisi penting untuk empat fungsi CNC yang berbeda yang secara langsung diaktifkan oleh A860-0309-T302:

Rigid tapping adalah yang paling kritis secara operasional. Dalam siklus rigid tapping, spindel dan umpan Z-axis bergerak dalam rasio matematis yang tetap — satu putaran spindel memajukan Z-axis tepat satu pitch ulir.

Encoder posisi spindel memberikan umpan balik sudut real-time yang menjaga sinkronisasi ini tetap ketat melalui fase percepatan spindel, kecepatan konstan, dan deselerasi. Tanpa kode posisi resolusi tinggi, rigid tapping menghasilkan ulir yang tidak sesuai pitch atau patah tap.

1.024 PPR dari A860-0309-T302 membagi setiap putaran menjadi 4.096 tepi kuadratur, memberikan CNC referensi sinkronisasi yang cukup padat untuk tapping yang andal pada kecepatan spindel yang digunakan dalam produksi.

Orientasi spindel adalah penghentian spindel pada posisi sudut yang tepat untuk menyelaraskan alat dengan penggerak dog pengubah alat otomatis, atau untuk menyelaraskan batang bor dengan alur kunci. Pulsa Z A860-0309-T302 (satu pulsa referensi per putaran) menandai posisi referensi sudut spindel.

Drive menggunakan referensi ini untuk menghentikan spindel secara berulang pada sudut orientasi yang diperintahkan.

Kontrol sumbu C — pada pusat putar dengan pengindeksan spindel CNC — menggunakan encoder spindel untuk memberikan umpan balik posisi yang diperlukan untuk menginterpolasi spindel sebagai sumbu CNC putar. Resolusi 1.024 PPR, dengan dekode kuadratur 4×, menghasilkan 4.096 posisi hitungan per putaran untuk perhitungan interpolasi sumbu C.

Kontrol kontur Cs pada mesin bubut CNC dengan sistem penggerak spindel kelas atas menggunakan kode posisi spindel sebagai elemen umpan balik untuk konturing spindel kecepatan rendah — menggerakkan spindel pada laju umpan yang terkontrol secara terkoordinasi dengan sumbu X dan Z untuk memproses profil yang kompleks.

Fungsi ini menuntut umpan balik posisi yang mulus dan kebisingan rendah pada kecepatan spindel yang sangat rendah, yang disediakan oleh penginderaan optik A860-0309-T302.

Pemasangan dan Instalasi Mekanis

A860-0309-T302 dipasang pada poros belakang motor spindel atau pada kepala spindel mesin tergantung pada desain pembuat mesin.

Lubang 50mm mengakomodasi poros motor spindel yang melewati encoder; poros harus terhubung ke mekanisme kopling encoder untuk menggerakkan cakram kode posisi.

Flensa persegi 68mm menyediakan antarmuka pemasangan ke rumah belakang motor.

Penyelarasan kopling sangat penting. Kopling cakram dan poros encoder harus berjalan konsentris dengan poros motor — setiap eksentrisitas menghasilkan variasi periodik dalam waktu pulsa encoder yang dibaca CNC sebagai riak kecepatan, yang dapat menyebabkan kesalahan pemesinan periodik pada hasil akhir permukaan.

Fanuc merekomendasikan untuk mengikuti prosedur pemasangan kode spindel dalam manual perawatan motor spindel untuk kombinasi model motor dan encoder tertentu.

FAQ

Q1: Apakah A860-0309-T302 menggantikan semua varian dalam seri A86L-0027-0001 tanpa modifikasi tambahan?

A860-0309-T302 adalah pengganti terpadu untuk semua varian seri A86L-0027-0001. Dalam banyak kasus, ia dipasang langsung dengan perangkat keras pemasangan dan kabel penggerak spindel yang ada.

Dalam beberapa instalasi, konektor kabel di ujung encoder mungkin berbeda antara varian A86L asli dan T302 — verifikasi jenis konektor ujung encoder kabel encoder spindel sebelum memasang.

Adaptor kabel atau kabel pengganti mungkin diperlukan jika konektor tidak cocok secara langsung.

Q2: Apa alarm CNC yang muncul ketika A860-0309-T302 gagal atau mengalami kerusakan?

Kesalahan encoder spindel muncul sebagai alarm seri SP pada kontrol Fanuc. SP0749 (diskoneksi kode posisi spindel), SP0741 (kesalahan komunikasi kode posisi spindel), dan SP0750 (kesalahan hitungan kode posisi spindel) adalah alarm yang paling umum terkait dengan A860-0309-T302.

Alarm ini biasanya muncul saat mencoba rigid tapping atau orientasi spindel — fungsi CNC yang memerlukan kode posisi.

Kabel dan konektor encoder harus diperiksa terlebih dahulu sebelum menyimpulkan bahwa encoder telah gagal, karena konektor yang longgar adalah penyebab umum SP0749.

Q3: Apa signifikansi peringkat kecepatan maksimum 10.000 rpm, dan apakah melebihi itu merusak encoder?

10.000 rpm adalah spesifikasi maksimum Fanuc untuk A860-0309-T302 pada 1.024 PPR yang dinilai. Di atas kecepatan ini, elektronik mungkin tidak dapat memproses 1.024 pulsa per putaran menjadi keluaran kuadratur yang bersih secara andal — kualitas sinyal menurun, dan CNC dapat menghasilkan kesalahan umpan balik kecepatan.

Operasi berkelanjutan di atas 10.000 rpm berisiko kehilangan kualitas sinyal dan kerusakan mekanis akibat gaya sentrifugal pada rakitan cakram berputar.

Kecepatan maksimum encoder tidak boleh dilampaui; verifikasi bahwa kecepatan spindel maksimum mesin tidak melebihi 10.000 rpm sebelum menentukan encoder ini untuk instalasi tertentu.

Q4: Apakah A860-0309-T302 digunakan pada motor spindel atau pada kepala spindel mesin, dan apakah lokasinya memengaruhi fungsinya?

A860-0309-T302 dapat dipasang baik pada poros belakang motor spindel atau pada kepala spindel mesin, tergantung pada desain pembuat mesin.

Kode posisi yang dipasang pada motor lebih umum; pemasangan kepala spindel digunakan ketika spindel memiliki transmisi roda gigi antara motor dan spindel, dan CNC memerlukan umpan balik posisi pada spindel aktual (setelah roda gigi), bukan pada motor.

Saat dipasang pada motor dengan transmisi roda gigi, CNC harus menerapkan koreksi rasio roda gigi dalam parameter kontrol spindelnya untuk mengonversi hitungan posisi motor ke hitungan posisi spindel aktual.

Saat dipasang pada kepala spindel, koreksi rasio roda gigi tidak diperlukan.

Lokasi pemasangan yang sesuai ditentukan dalam dokumentasi pembuat mesin.

Q5: Dapatkah A860-0309-T302 digunakan untuk umpan balik sumbu servo standar alih-alih aplikasi spindelnya?

Tidak. A860-0309-T302 adalah kode posisi spindel eksternal dengan konektor 17-pin dan format sinyal khusus untuk antarmuka amplifier penggerak spindel Fanuc.

Ini tidak dapat dipertukarkan dengan kode pulsa motor servo (seri A860-0346, A860-0356, A860-2001, dll.) yang menggunakan protokol serial dan konektor yang berbeda untuk umpan balik loop tertutup sumbu servo.

Fungsi kode posisi spindel secara eksklusif adalah untuk memberikan data posisi sudut ke penggerak spindel untuk fungsi tapping, orientasi, dan sumbu C — ini bukan bagian dari loop pengaturan kecepatan spindel (fungsi itu milik sensor MZi).
