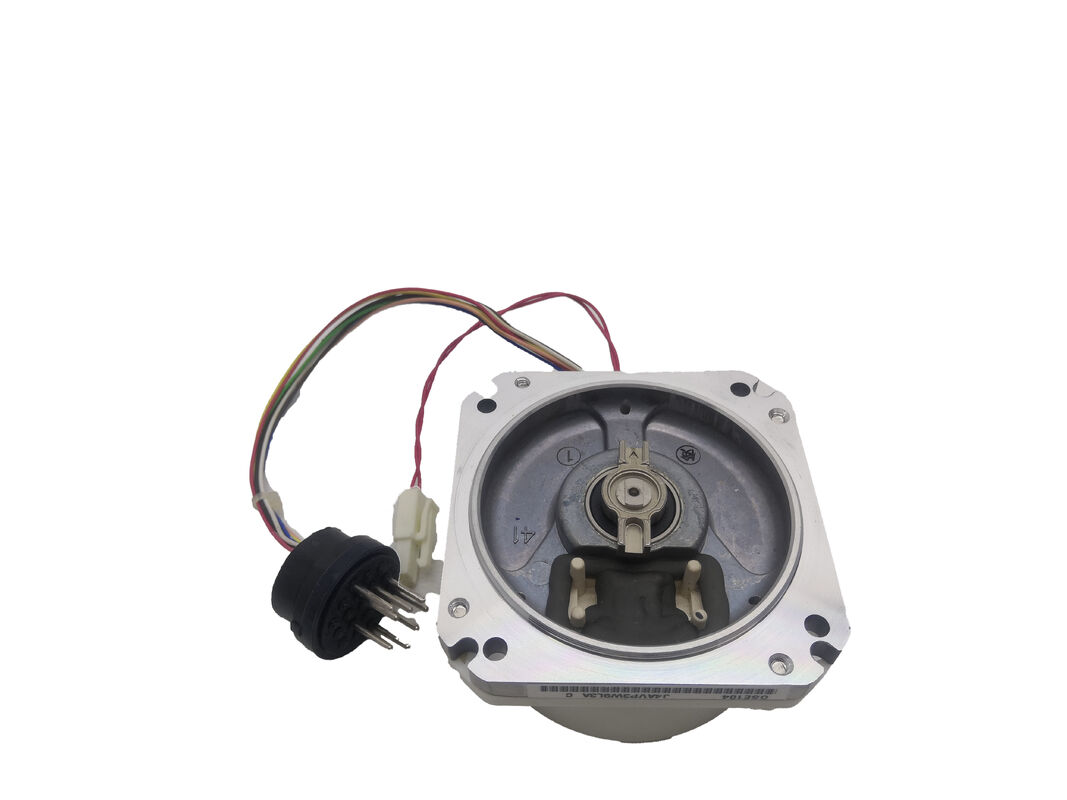

Motor Servo Encoder Mitsubishi OSE104 — Encoder Serial Inkremental 100.000 PPR, Kompatibel dengan MELDAS

Gambaran Produk

Nomor Suku Cadang: OSE104

Juga Dicari Sebagai: Mitsubishi OSE104, OSE-104, Mitsubishi OSE 104, MELSERVO OSE104

Tipe: Encoder Servo Motor Internal (Serial Inkremental)

Klasifikasi: Encoder Rotary Internal Seri Mitsubishi MELSERVO — 100.000 PPR, Antarmuka Serial TTL 5V, Didukung Baterai, Kompatibel dengan Seri Penguat Servo MDS-A / MDS-B / MDS-C1

Spesifikasi Teknis

Apa Itu OSE104 — dan Mengapa Mendapatkannya dengan Benar Itu Penting

Spesifikasi Mitsubishi OSE104 adalah encoder putar internal — perangkat umpan balik posisi dan kecepatan yang terpasang di bagian belakang motor servo Mitsubishi sebagai komponen integral dari sistem servo loop tertutup MELSERVO. Ini bukan encoder putar mandiri yang dapat dipasang secara independen. Ia berada di dalam bodi motor, terhubung langsung ke poros motor, dan berkomunikasi dengan penguat servo seri MDS Mitsubishi melalui antarmuka serial 4-kabel khusus.

Ketika OSE104 gagal — atau ketika kontaminasi menurunkan kualitas cakram optiknya hingga sinyal umpan balik menjadi tidak dapat diandalkan — sumbu yang dilayaninya berhenti berfungsi dengan benar. Penguat servo tidak dapat mempertahankan loop tertutup, CNC mengeluarkan alarm encoder atau detektor, dan produksi berhenti. Memahami secara tepat apa itu encoder ini, motor mana yang cocok, dan seri penguat mana yang bekerja dengannya adalah titik awal untuk mengembalikan mesin beroperasi tanpa memesan suku cadang yang salah.

Spesifikasi penamaan OSE mengidentifikasi encoder ini sebagai varian inkremental dalam keluarga encoder OSx Mitsubishi. Pasangannya, OSA104, memiliki resolusi 100.000 ppr yang sama tetapi merupakan encoder absolut yang mempertahankan posisi multi-putaran melalui peristiwa mati daya. OSE104 adalah inkremental — ia memerlukan siklus referensi-kembali (homing) pada setiap penyalaan untuk menetapkan koordinat sumbu.

100.000 PPR — Memahami Angka Resolusi

Spesifikasi 100.000 pulsa per revolusi menjelaskan apa yang dilaporkan OSE104 ke penguat servo MDS Mitsubishi sebagai resolusi encoder yang dapat digunakan untuk penutupan loop posisi. Angka yang muncul di perangkat keras encoder sebenarnya lebih tinggi — cakram optik 20-bit menghasilkan 1.048.576 hitungan per revolusi — tetapi sistem penggerak menskalakan ini menjadi 100.000 ppr sebagai resolusi kerja yang dilaporkan.

Dalam praktiknya, apa arti 100.000 ppr pada sumbu mesin perkakas CNC? Pada sekrup bola kopling langsung dengan pitch 5mm, 100.000 hitungan per revolusi menyelesaikan setiap hitungan encoder menjadi 50 nanometer perpindahan linier. Untuk pusat pemesinan vertikal, mesin bubut CNC, dan pusat pemesinan multi-sumbu tempat OSE104 umum ditemukan — terutama mesin Mazak yang menjalankan kontrol MELDAS — resolusi ini memberikan kualitas umpan balik yang dibutuhkan sistem kontrol untuk mempertahankan toleransi posisi yang ketat dan menghasilkan kualitas permukaan akhir yang dirancang untuk diproduksi oleh mesin.

OSE104 berada pada tingkat resolusi menengah dari keluarga encoder Mitsubishi. Di atasnya ada OSE105 pada 1.000.000 ppr — sepuluh kali resolusi kerja, digunakan di mana presisi kontur maksimum diperlukan. Di bawah OSE104 ada jenis encoder yang lebih tua (OHE25K, dll.) yang menggunakan antarmuka paralel kuadratur daripada protokol serial. 100.000 ppr OSE104 adalah spesifikasi yang benar untuk kombinasi motor-penguat yang dirancang untuknya — tidak kurang untuk aplikasinya maupun kurang dimanfaatkan oleh sistem kontrol.

Antarmuka Serial TTL 5V — Empat Kabel, Protokol Digital

OSE104 berkomunikasi melalui protokol serial Mitsubishi proprietary melalui empat jalur TTL 5V:

• MR / MRR (Jalur permintaan, pasangan diferensial) — penguat mengirimkan pulsa permintaan atau kode data ke encoder untuk memerintahkan transmisi data posisi
• MD / MDR (Jalur data, pasangan diferensial) — encoder mengirimkan data posisi kembali ke penguat sebagai respons terhadap permintaan

Ini adalah arsitektur serial permintaan-respons: encoder tidak menyiarkan data posisi secara terus-menerus. Penguat servo MDS memulai setiap pertukaran data dengan mengirimkan kode permintaan pada jalur MR/MRR, dan encoder merespons dengan data posisi saat ini pada jalur MD/MDR. Protokol beroperasi pada level sinyal TTL 5V dan tidak kompatibel dengan RS-422 atau antarmuka serial standar lainnya — ini adalah proprietary Mitsubishi.

Konsekuensi praktis dari desain ini: OSE104 tidak akan mengeluarkan data posisi dengan sendirinya saat dinyalakan. Menerapkan catu daya 5V ke encoder tanpa penguat MDS yang terhubung mengeluarkan permintaan tidak menghasilkan keluaran pada jalur data. Ini adalah perilaku normal — ini tidak menunjukkan encoder yang rusak. Teknisi yang memecahkan masalah encoder tanpa penguat mesin yang sebenarnya harus memperhitungkan hal ini: penguji encoder generik yang memberikan daya dan mencari keluaran A/B/Z tidak akan berfungsi dengan OSE104.

Pasangan diferensial pada jalur permintaan dan data memberikan kekebalan kebisingan yang sesuai untuk lingkungan mesin perkakas — di mana kabel daya, penggerak frekuensi variabel, dan sumber kebisingan lainnya ada di dekat perutean kabel encoder.

Penyimpanan Posisi Didukung Baterai

Meskipun merupakan encoder inkremental — yang menurut definisi tidak mempertahankan posisi saat mati daya — OSE104 menggabungkan penghitung posisi yang didukung baterai yang menyimpan nilai hitungan terakumulasi saat daya motor dan kontrol dilepas.

Baterai yang mendukung penghitung ini biasanya terletak di panel kontrol MELDAS mesin atau di modul penguat servo MDS, bukan di dalam encoder itu sendiri. Kapasitor internal encoder atau baterai eksternal mempertahankan nilai hitungan melalui siklus daya. Ketika sistem CNC dinyalakan setelah shutdown normal, hitungan yang didukung baterai mempertahankan posisi terakhir yang diketahui — tetapi sistem masih memerlukan siklus referensi-kembali (homing) untuk menetapkan koordinat mesin yang terverifikasi. Cadangan baterai mengurangi risiko kehilangan posisi pada gangguan daya singkat, tetapi tidak membuat OSE104 setara secara fungsional dengan encoder absolut OSA104 untuk perilaku startup.

Kondisi baterai penting: ketika penguat MDS atau kontrol MELDAS mengeluarkan alarm baterai yang terkait dengan sirkuit cadangan encoder, segera ganti baterai. Membiarkannya habis sepenuhnya akan mengatur ulang hitungan yang disimpan, dan sumbu dapat kehilangan hubungan referensinya pada penyalaan berikutnya.

Motor dan Penguat yang Kompatibel

OSE104 kompatibel dengan seri motor servo Mitsubishi berikut ketika dikonfigurasi sebagai encoder internal ujung motor:

Motor servo yang kompatibel: Motor servo Mitsubishi seri HA-N, seri HA-LF, dan seri HC di mana motor awalnya dilengkapi dengan OSE104 atau varian OSE104. Banyak motor servo Mitsubishi yang dipasang di mesin perkakas CNC Mazak (VMC, pusat pemesinan, mesin multi-sumbu) yang menjalankan kontrol MELDAS atau Mazatrol membawa jenis encoder ini.

Penguat servo yang kompatibel: OSE104 terdaftar dalam tabel kompatibilitas encoder untuk modul penguat servo MDS-A-SVJ, MDS-B-SVJ2, MDS-B-V, dan MDS-C1-V. Ini juga didukung dalam seri MDS-B Vx4. Firmware penggerak mengidentifikasi encoder berdasarkan ID perangkatnya, yang dibaca penguat selama urutan inisialisasi.

Tidak kompatibel dengan penguat pulsa OHE/OHA lama: Encoder serial ujung motor (tipe OSA/OSE) tidak dapat dipertukarkan dengan antarmuka encoder pulsa inkremental OHE/OHA yang lebih lama. Jika mesin awalnya menggunakan encoder paralel tipe OHE, OSE104 tidak dapat digunakan sebagai pengganti langsung tanpa memverifikasi dukungan encoder serial penguat.

Penamaan Varian OSE104

Nomor suku cadang dasar OSE104 mencakup konfigurasi pemasangan standar. Akhiran varian menunjukkan pengaturan pemasangan alternatif atau opsi lingkungan:

Varian S/S1/S2 menggunakan PCB, firmware, dan ID encoder yang sama dengan OSE104 dasar. Mereka berkomunikasi secara identik dengan penguat MDS dan memberikan resolusi 100.000 ppr yang sama. Perbedaannya adalah mekanis — pola lubang pemasangan pada bodi encoder. Konfirmasikan konfigurasi pemasangan fisik sesuai dengan kantong encoder motor sebelum memesan varian tertentu.

Mode Kegagalan Umum — Mengapa OSE104 Gagal

Catatan perbaikan dari fasilitas servis encoder yang memenuhi syarat mengungkapkan pola mode kegagalan yang konsisten untuk OSE104 yang menjelaskan apa yang salah dan mengapa encoder berperilaku seperti itu saat gagal:

Cakram optik terkontaminasi. OSE104 menggunakan cakram pengkodean optik 20-bit yang dilewati cahaya untuk menghasilkan sinyal posisi. Seiring waktu di lingkungan mesin perkakas, kontaminasi halus — kabut pendingin, uap minyak pemotongan, debu logam — dapat mengendap di permukaan cakram sebagai lapisan tipis dan merata yang tidak terlihat oleh mata telanjang tetapi menyebarkan berkas optik cukup untuk menurunkan kualitas sinyal. Ini menghasilkan kesalahan posisi intermiten, getaran servo pada sumbu, dan akhirnya kondisi alarm kelebihan beban atau detektor yang khas dari kontaminasi encoder optik. Kontaminasi menumpuk secara bertahap, itulah sebabnya sumbu yang terkena dampak mungkin bekerja secara normal selama berbulan-bulan sebelum kualitas sinyal menurun hingga menghasilkan alarm.

Kapasitor rusak. Kapasitor internal dalam sirkuit elektronik encoder adalah item kegagalan yang berulang — kapasitor yang buruk muncul secara konsisten dalam catatan perbaikan untuk OSE104 di berbagai fasilitas servis. Kegagalan kapasitor biasanya menghasilkan kesalahan komunikasi intermiten antara encoder dan penguat, atau hilangnya respons encoder sepenuhnya.

Keausan bantalan. Bantalan internal encoder menopang mekanisme kopling poros. Degradasi bantalan memperkenalkan ketidakrataan mekanis pada rotasi cakram optik, yang pada gilirannya menciptakan kesalahan periodik dalam sinyal posisi. Bantalan yang rusak pada OSE104 diidentifikasi dalam catatan servis dari zona presisi dan fasilitas perbaikan lainnya sebagai mode kegagalan yang sering diservis.

OSE104 vs OSA104 — Memilih Antara Inkremental dan Absolut

Pertanyaan yang sering muncul saat mengganti OSE104 adalah apakah akan meningkatkan ke OSA104 — varian encoder absolut dengan resolusi 100.000 ppr yang sama. Kedua encoder menggunakan perangkat keras papan sirkuit yang sama dan berkomunikasi melalui protokol serial yang sama. Perbedaannya adalah OSA104 mempertahankan register posisi absolut multi-putaran sejati yang tidak memerlukan cadangan baterai untuk penyimpanan posisi dengan cara yang sama seperti OSE104 inkremental.

Dalam praktiknya, pada mesin yang menjalankan kontrol MELDAS atau Mazatrol, peningkatan dari OSE104 ke OSA104 secara mekanis dan elektrik layak — bentuk fisik yang sama, antarmuka serial yang sama, kompatibilitas penguat yang sama. CNC mengenali jenis encoder melalui ID perangkatnya selama startup. Manfaat operasionalnya berarti: dengan OSA104, siklus referensi-kembali pada setiap penyalaan dihilangkan. Koordinat sumbu dipertahankan melalui mati daya, mengurangi waktu startup mesin dan menyederhanakan pemulihan alarm.

Apakah peningkatan itu sesuai tergantung pada mesin tertentu, versi CNC, dan konfigurasi parameter. Pada mesin yang sudah diatur untuk operasi referensi-kembali, penyesuaian parameter diperlukan setelah memasang OSA104. Konfirmasikan pengaturan parameter encoder CNC mendukung operasi encoder absolut tipe OSA sebelum melakukan peralihan.

Aplikasi Khas

Pusat pemesinan vertikal dan pusat pemesinan CNC Mazak. OSE104 adalah jenis encoder standar di berbagai macam mesin perkakas Mazak yang dikontrol oleh Meldas 520, Mazatrol T-Plus, Mazatrol M-Plus, dan generasi kontrol MELDAS yang setara. Motor sumbu umpan (X, Y, Z) pada mesin-mesin ini umumnya membawa encoder OSE104 yang memerlukan penggantian ketika kontaminasi atau kegagalan komponen mengakhiri masa pakainya.

Mesin dengan motor servo Mitsubishi HA-N dan HA-LF. Pusat pemesinan CNC, pusat pemesinan, dan mesin perkakas lainnya yang dilengkapi dengan motor servo seri Mitsubishi HA-N atau HA-LF yang beroperasi pada sistem penggerak seri MDS-A atau MDS-B, di mana OSE104 adalah spesifikasi encoder ujung motor standar.

Sistem penggerak motor seri HC MDS-B/MDS-C1. Aplikasi sumbu umpan dan pemosisian pada mesin yang dilengkapi dengan motor seri Mitsubishi HC dan penguat servo MDS-B-V atau MDS-C1-V, di mana kompatibilitas encoder OSE104 dikonfirmasi dalam daftar encoder yang didukung oleh penguat.

Penggantian encoder selama perbaikan motor. Fasilitas perbaikan motor servo yang mengganti encoder internal pada motor Mitsubishi sebagai bagian dari perbaikan motor lengkap — memasang OSE104 baru atau rekondisi sebagai bagian dari layanan penggantian bantalan, lilitan, dan encoder.

FAQ

Q1: Apa perbedaan antara OSE104 dan OSA104?

Keduanya beroperasi pada 100.000 ppr dan menggunakan antarmuka serial 4-kabel yang sama dengan penguat seri MDS. Perbedaan mendasar adalah penyimpanan posisi: OSA104 adalah absolut — ia mempertahankan posisi multi-putaran melalui mati daya tanpa memerlukan cadangan baterai dengan cara yang sama, dan koordinat sumbu diketahui segera saat dinyalakan tanpa siklus homing. OSE104 adalah inkremental — posisi tidak dipertahankan secara absolut, dan lintasan referensi-kembali (homing) diperlukan pada setiap penyalaan CNC untuk menetapkan koordinat mesin. Keduanya cocok dengan bodi motor yang sama dan didukung oleh seri penguat MDS yang sama. OSA104 menghilangkan persyaratan homing dengan biaya harga yang sedikit lebih tinggi.

Q2: Mengapa sumbu dengan encoder OSE104 menunjukkan getaran dan alarm kelebihan beban?

Penyebab paling umum adalah kontaminasi cakram pengkodean optik — lapisan tipis dan merata dari kabut pendingin atau uap minyak mengendap di permukaan cakram seiring waktu, menyebarkan berkas optik dan menurunkan kualitas sinyal. Penguat servo tidak dapat menutup loop posisi secara andal pada sinyal umpan balik yang rusak, yang menghasilkan getaran sumbu, kesalahan pelacakan, dan akhirnya alarm kelebihan beban atau detektor. Membersihkan cakram dengan isopropil alkohol pada kain mikrofiber terkadang memulihkan encoder; jika kontaminasi telah menggores cakram atau jika kapasitor internal atau bantalan juga rusak, penggantian atau perbaikan profesional diperlukan.

Q3: Apakah OSE104 akan berfungsi dengan penguat seri MDS-C1, atau hanya MDS-A dan MDS-B yang lebih lama?

Ya — OSE104 terdaftar dalam tabel kompatibilitas encoder seri MDS-C1-V sebagai encoder ujung motor yang didukung. Ini juga muncul dalam daftar kompatibilitas untuk seri MDS-A-SVJ, MDS-B-SVJ2, dan MDS-B-V. Protokol serial dan ID perangkat encoder konsisten di berbagai generasi MDS, memungkinkan OSE104 beroperasi dengan sistem penggerak MDS yang lebih lama dan lebih baru tanpa modifikasi.

Q4: Apa perbedaan antara OSE104, OSE104S, OSE104S1, dan OSE104S2?

Akhiran S, S1, dan S2 menunjukkan konfigurasi pemasangan mekanis yang berbeda — khususnya variasi pada pola lubang pemasangan pada bodi encoder. Keempat varian menggunakan papan sirkuit internal yang sama, cakram optik 20-bit yang sama, protokol serial yang sama, dan memberikan resolusi 100.000 ppr yang sama yang dilaporkan ke sistem penggerak. Mereka secara fungsional identik dalam operasi. Pilih varian yang geometri pemasangannya sesuai dengan kantong encoder fisik pada motor yang sedang diservis.

Q5: Bisakah encoder OSE104 diperbaiki daripada diganti sepenuhnya?

Ya — OSE104 adalah encoder yang dapat diperbaiki dengan baik. Fasilitas servis yang memenuhi syarat mengganti kapasitor internal (kegagalan komponen paling umum), bantalan, dan rakitan cakram optik lengkap. Kontaminasi seringkali dapat diatasi melalui pembersihan tanpa penggantian komponen penuh. Keuntungan perbaikan profesional daripada penggantian langsung adalah biaya — terutama ketika stok OSE104 baru bisa mahal dan waktu tunggu bervariasi. Pendekatan praktis bagi fasilitas yang mengelola banyak mesin dengan jenis encoder ini adalah menyimpan unit tukar yang teruji di rak sehingga produksi dapat segera dilanjutkan ketika terjadi kegagalan, kemudian mengirim unit yang gagal untuk diperbaiki sebagai strategi pengisian ulang jangka panjang.
