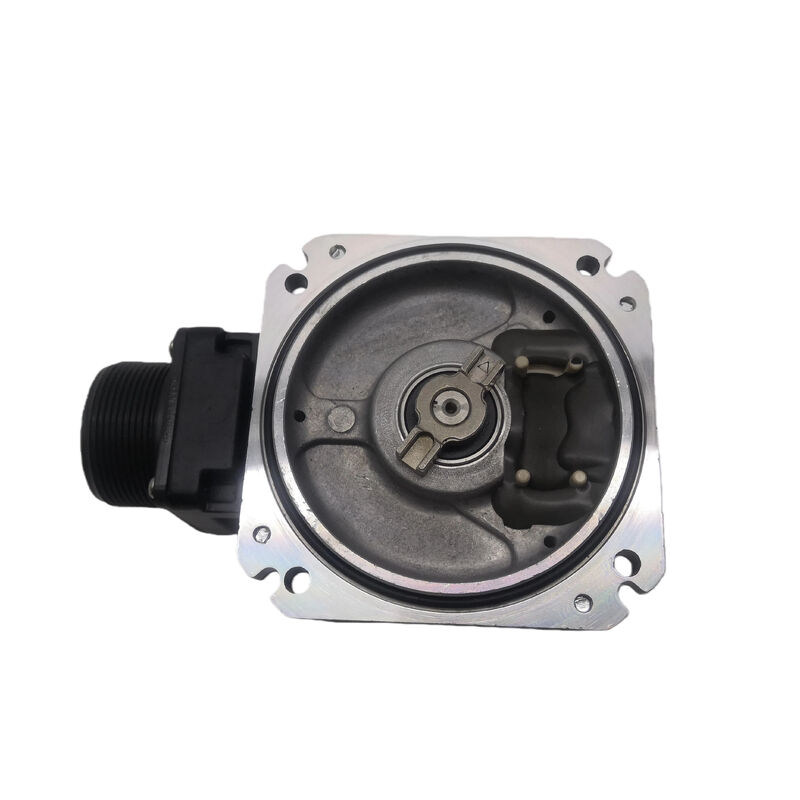

Encoder Servo Motor Mitsubishi OSE105S2
Umpan Balik Inkremental Resolusi Tinggi untuk Motor Seri HC
Komponen yang Memungkinkan Pemosisian
Motor servo memang mendapat semua perhatian. Encoder yang melakukan pekerjaan sebenarnya. Setiap kali sumbu CNC berhenti dalam mikron dari targetnya, setiap kali motor servo menahan posisi di bawah beban pemotongan, setiap kali drive mendeteksi bahwa poros telah bergeser sepersekian derajat — informasi itu berasal dari encoder. Mitsubishi OSE105S2 adalah encoder optik putar inkremental yang digunakan pada motor servo seri HC dan HCR Mitsubishi, dan memahami apa yang dilakukannya menjelaskan mengapa menggantinya dengan benar sama pentingnya dengan mengganti motor itu sendiri.
Ini adalah encoder inkremental yang dipasang pada flensa yang dipasang di bagian belakang motor servo, membaca posisi dan kecepatan poros secara real-time dan mengirimkan data tersebut kembali ke drive servo melalui antarmuka konektor 8-pin. Ini mengeluarkan sinyal fase A, B, dan Z — saluran A dan B kuadratur untuk penghitungan arah dan posisi, dan pulsa indeks Z sekali per putaran untuk operasi referensi dan homing. Resolusinya adalah 1.000.000 pulsa per putaran, angka yang secara langsung diterjemahkan ke dalam granularitas pemosisian halus yang dikenal motor ini dalam aplikasi CNC.
Diproduksi di Jepang sesuai standar presisi Mitsubishi Electric, OSE105S2 adalah tulang punggung umpan balik dari basis terpasang yang besar dari mesin perkakas yang dikendalikan Mitsubishi yang masih dalam layanan produksi aktif di seluruh dunia.
Spesifikasi Teknis
| Parameter |
Nilai |
| Tipe Encoder |
Encoder optik putar inkremental |
| Resolusi |
1.000.000 pulsa per putaran |
| Sinyal Keluaran |
Fase A, B, Z (kuadratur + indeks) |
| Konektor |
Flensa dudukan 8-pin |
| Teknologi Penginderaan |
Optik |
| Gaya Pemasangan |
Dudukan flensa (belakang motor) |
| Seri Motor yang Kompatibel |
Seri HC Mitsubishi, seri HCR |
| Aplikasi Motor Khas |
HC-SF, HC-SFS, HC-MF, HC-KFS dan varian terkait |
| Asal |
Jepang |
Apa yang Sebenarnya Dilakukan OSE105S2 dalam Sistem
Encoder inkremental tidak menyimpan posisi — ia menghitung gerakan. Setiap kali poros berputar, cakram optik di dalam encoder melewati sumber cahaya, menghasilkan pulsa listrik pada saluran A dan B. Drive menghitung pulsa tersebut dan melacak posisi relatif terhadap titik referensi yang diketahui. Pulsa fase Z menandai satu putaran penuh dan digunakan untuk menetapkan atau mengonfirmasi titik referensi tersebut saat startup.
Pada 1.000.000 pulsa per putaran, OSE105S2 memberikan resolusi yang cukup untuk memberikan diskriminasi sudut yang sangat halus kepada drive servo — perbedaan antara hitungan posisi cukup kecil sehingga sistem kontrol loop tertutup dapat bereaksi dengan mulus terhadap penyimpangan kecil daripada melakukan koreksi kasar. Inilah sebabnya mengapa motor seri HC yang dilengkapi dengan encoder ini terasa halus dan responsif di seluruh rentang kecepatan, daripada menunjukkan perilaku langkah atau berburu yang dihasilkan oleh umpan balik resolusi rendah.
Teknologi penginderaan optik membuat encoder tahan terhadap interferensi elektromagnetik — relevan di lingkungan mesin CNC di mana kebisingan drive spindel, peralihan VFD, dan sumber EMI lainnya ada dan sebaliknya akan merusak data posisi pada sistem umpan balik yang sensitif terhadap magnet.
Motor Mana yang Menggunakan OSE105S2
OSE105S2 dikaitkan dengan generasi lama motor seri HC Mitsubishi yang menggunakan encoder yang dipasang terpisah daripada yang terintegrasi pabrik. Motor yang diketahui menggunakan encoder ini termasuk varian dari keluarga HC-SF, HC-SFS, serta motor seri HC-MF dan HCR. Ini juga muncul bersama motor yang ditunjuk untuk digunakan dengan amplifier seri MR-J pada generasi tersebut.
Ini berbeda dengan motor servo Mitsubishi yang lebih baru — seperti seri HC-MFS atau HF-SP — yang memiliki encoder terintegrasi langsung ke dalam rumah motor sebagai unit tertutup. Untuk motor tersebut, encoder bukanlah komponen yang dapat diganti secara terpisah. Arsitektur unit terpisah OSE105S2 berarti bahwa ketika encoder gagal pada motor seri HC yang kompatibel, badan motor itu sendiri mungkin masih dapat diservis — hanya encoder yang perlu diganti.
Pertimbangan Penggantian
OSE105S2 adalah salah satu suku cadang encoder yang paling umum dicari untuk sistem servo Mitsubishi lama. Kegagalan encoder biasanya bermanifestasi sebagai:
- Alarm kesalahan encoder pada amplifier seri MR-J
- Umpan balik posisi yang tidak menentu atau tidak konsisten menyebabkan kesalahan berburu atau pemosisian
- Kehilangan posisi referensi/rumah
- Kebisingan berlebihan pada jalur sinyal encoder yang terlihat selama pemantauan diagnostik
Sebelum mengganti encoder, ada baiknya untuk menyingkirkan kerusakan kabel dan kontaminasi konektor — konektor 8-pin di ujung belakang motor terpapar pada cairan pendingin dan puing-puing di banyak instalasi CNC dan merupakan sumber umum masalah sinyal yang meniru kegagalan encoder.
Saat mencari pengganti OSE105S2, verifikasi unit telah diuji pada sistem servo Mitsubishi yang kompatibel, bukan hanya dinyalakan. Pengujian fungsional yang asli mengonfirmasi integritas cakram optik, kualitas keluaran sinyal, dan akurasi pulsa fase Z — yang tidak dapat diverifikasi hanya dengan inspeksi visual.
Pertanyaan yang Sering Diajukan
Q1: Motor servo Mitsubishi mana yang menggunakan encoder OSE105S2?
A: OSE105S2 digunakan dengan motor servo seri HC dan seri HCR Mitsubishi, termasuk varian dari keluarga HC-SF, HC-SFS, HC-MF, dan HC-KFS yang menggunakan encoder belakang yang dipasang terpisah daripada unit terintegrasi. Jika Anda tidak yakin apakah motor spesifik Anda menggunakan encoder ini, periksa pelat nama motor dan cocokkan dengan dokumentasi kompatibilitas motor-encoder Mitsubishi.
Q2: Apakah OSE105S2 encoder inkremental atau absolut?
A: Ini adalah encoder inkremental. Ini mengeluarkan sinyal kuadratur fase A, B, dan Z dan menghitung gerakan poros relatif terhadap titik referensi — ia tidak menyimpan data posisi absolut melalui siklus daya. OSA105S2 yang terkait adalah varian tipe absolut. Untuk sistem di mana penyimpanan posisi melalui pemadaman daya diperlukan, versi absolut adalah pilihan yang tepat; konfirmasikan tipe apa yang dilengkapi motor asli Anda sebelum memesan pengganti.
Q3: Bisakah OSE105S2 diganti tanpa mengganti seluruh motor servo?
A: Ya — itu adalah salah satu keuntungan praktis dari arsitektur encoder ini. OSE105S2 dipasang secara terpisah di bagian belakang motor dan dapat diganti secara independen jika belitan dan bantalan motor masih dapat diservis. Ini dapat membuat penggantian hanya encoder jauh lebih ekonomis daripada penggantian motor penuh, terutama untuk motor seri HC berkapasitas lebih tinggi.
Q4: Alarm apa yang menunjukkan OSE105S2 mungkin telah gagal?
A: Tanda-tanda umum termasuk alarm kesalahan encoder pada amplifier MR-J, umpan balik posisi yang tidak konsisten, perburuan sumbu pada kecepatan rendah, dan hilangnya posisi referensi rumah. Sebelum mengasumsikan kegagalan encoder, periksa kabel 8-pin dan konektor untuk kerusakan fisik, korosi, atau masuknya cairan pendingin — ini menyebabkan kesalahan sinyal yang menghasilkan kode alarm yang identik dengan kegagalan perangkat keras encoder yang sebenarnya.
Q5: Apakah ada encoder yang lebih baru yang dapat menggantikan OSE105S2 pada sistem yang ditingkatkan?
A: Untuk mesin yang ditingkatkan dari MR-J2 ke MR-J2S atau generasi amplifier yang lebih baru, encoder juga perlu diubah — drive MR-J2S menggunakan protokol encoder serial yang berbeda. Dalam kasus tersebut, motor dan encoder biasanya diganti bersama sebagai bagian dari peningkatan. Untuk mesin yang tetap menggunakan sistem MR-J2 asli, OSE105S2 tetap menjadi suku cadang pengganti yang benar.
Verifikasi kompatibilitas motor dan tipe encoder sebelum memesan. OSE105S2 adalah tipe inkremental — konfirmasikan ini sesuai dengan spesifikasi asli Anda.
