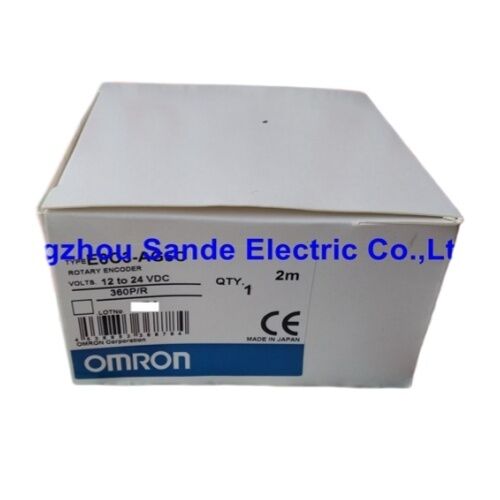

OMRON E6C3-AG5C 360P/R Rotary Encoder

Absolute. Kode abu-abu 9-bit. IP65.

Posisi Tanpa Tebak

Sebagian besar sensor posisi memberi tahu Anda seberapa jauh sesuatu telah bergerak.adalahPerbedaan ini sangat penting di jalur produksi di mana rutinitas re-homing membutuhkan waktu dan drift yang tidak terduga membutuhkan suku cadang.

OMRON E6C3-AG5C 360P/R adalah encoder putar absolut yang kokoh dibangun di sekitar prinsip itu.memberikan data posisi sudut yang tidak ambigu di seluruh rotasi 360 ° penuh, tidak ada urutan inisialisasi yang diperlukan setelah pemulihan daya.

Spesifikasi Teknis

Dibangun Cukup Kuat untuk Lantai Toko

Seri E6C3 mendapatkan label "keras" dari bahan ke atas.yang tahan terhadap paparan korosif ringan yang umum dalam pengolahan makanan dan lingkungan berdekatan kimiaBantalan tertutup dan rating IP65 berarti jet air dan partikel udara tidak menjadi masalah dalam kondisi operasi normal.

Mengoperasikan pada suhu dari -10 °C sampai +70 °C, encoder ini mencakup kisaran dari lingkungan gudang dingin ke area proses panas tanpa solusi kompensasi termal.rentang memperluas lebih jauh lagi: -25°C sampai +85°C, yang penting ketika unit menghabiskan waktu di rak yang tidak dipanaskan antara siklus penyebaran.

Mengapa Kode Abu-abu, dan Mengapa Ini Penting di sini

Standar output biner memiliki kelemahan yang diketahui: pada titik transisi tertentu, beberapa bit berubah secara bersamaan,yang membuat jendela walau singkat di mana output dapat membaca salah nilai perantara. kode abu-abu menghilangkan ini dengan memastikan hanya satu bit perubahan pada setiap transisi tertentu.

Untuk sensasi posisi sudut, properti ini sangat berharga. apakah Anda melacak kamera berputar, posisi pengindeksan conveyor, atau mekanisme dial,Kode Gray output E6C3-AG5C menghilangkan kategori kesalahan posisi yang disebabkan oleh waktu transisi bit. Ini bukan penyempurnaan kecil itu keuntungan keandalan mendasar dalam aplikasi siklus tinggi.

Dimana Encoder Ini Dilaksanakan

E6C3-AG5C cocok secara alami ke dalam aplikasi apa pun yang membutuhkan umpan balik posisi sudut yang dapat diandalkan tanpa mengandalkan rutinitas referensi power-on.

• Pemasok kamerabekerja langsung dengan OMRON H8PS Cam Positioner untuk kontrol waktu presisi tinggi dari mesin otomatis
• Jalur kemasan dan pelabelan Pendaftaran dan pengindeksan berdasarkan sudut
• Sistem konveyorPelacakan posisi produk di sepanjang sabuk indeks
• Meja putar dan turntable✓ pemantauan posisi absolut di 360°
• Mesin percetakan dan persFase sinkronisasi dan pendaftaran
• Pengendalian gerak berbasis PLC umumPPN output kolektor terbuka terhubung langsung ke sebagian besar modul masukan PLC standar

Output kolektor terbuka NPN Wiring Praktis

Konfigurasi kolektor terbuka NPN berarti output encoder ditarik ke tanah saat aktif, dengan beban yang terhubung antara output dan rel pasokan positif.Ini adalah jenis output yang paling kompatibel untuk OMRON PLC, Mitsubishi, Siemens S7 kartu input digital, dan sebagian besar pengontrol industri lainnya yang beroperasi dalam kisaran 1224 VDC. Resistor pull-up biasanya dibangun ke dalam modul input PLC,jadi tidak ada komponen tambahan yang diperlukan dalam sebagian besar skema kabel standar.

Pertanyaan yang Sering Diajukan

T1: Apakah E6C3-AG5C mempertahankan pembacaan posisinya setelah kehilangan daya?

Ya, itu adalah keuntungan utama dari encoder absolut. tidak seperti tipe tambahan yang harus kembali ke posisi awal setelah setiap siklus daya,E6C3-AG5C menghasilkan kode posisi unik untuk setiap sudut poros- Aktifkan kembali dan posisinya segera tersedia.

T2: Apa perbedaan antara E6C3-AG5C dan E6C3-AG5C-C?

Suffix "-C" menunjukkan terminasi konektor pra-kabel daripada kabel terbang telanjang. Keduanya memiliki spesifikasi listrik dan mekanik yang sama.Pilihan tergantung pada panel Anda preferensi kabel dan apakah konektor kawin sudah digunakan pada mesin.

T3: Bisakah encoder ini terhubung langsung ke input digital PLC standar?

Dalam kebanyakan kasus, ya. output kolektor terbuka NPN kompatibel dengan sumber (jenis PNP) masukan digital umum pada OMRON, Siemens, dan Mitsubishi PLC.Selalu memverifikasi bahwa rentang tegangan masukan PLC Anda cocok dengan tegangan pasokan encoder dan bahwa impedansi masukan sesuai dengan 35 mA output arus peringkat.

T4: Apa yang terjadi jika kecepatan poros melebihi 5.000 rpm?

Mengoperasikan di atas kecepatan maksimum yang ditandai berisiko masalah integritas sinyal dan pelepasan bantalan yang dipercepat.000 RPM dengan 360 P/R, frekuensi output sudah pada 30 kHz, itulah sebabnya batas kecepatan mekanik adalah pembatasan yang mengikat bukan yang listrik untuk resolusi ini.

T5: Apakah E6C3-AG5C cocok untuk lingkungan basah atau cuci?

IP65 melindungi terhadap jet air bertekanan rendah dari segala arah, yang mencakup sebagian besar percikan dan eksposur pencucian tidak langsung.Untuk lingkungan pengolahan makanan atau minuman dengan rutinitas pembersihan yang agresif, memverifikasi bahwa tekanan pembersih dan bahan kimia berada dalam parameter IP65 sebelum pemasangan.
