Encoder Resolver Absolut Tamagawa Bulk OIH48-2500P8-L6-5V

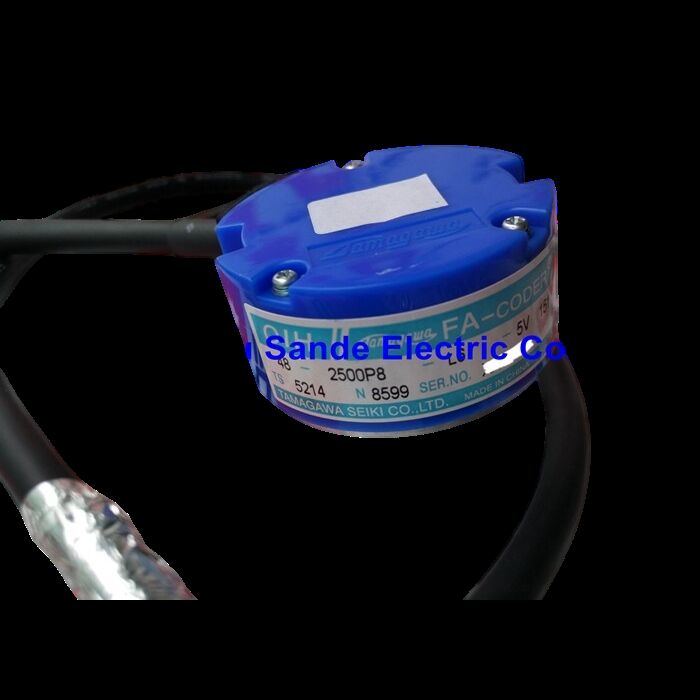

Tamagawa OIH48-2500P8-L6-5V (TS5214N8566) | FA-CODER Inkremental Servo Encoder — 2500 P/R / 48mm / Poros Berongga / 5V DC / Driver Jalur / Pergantian UVW

Posisi dan Pergantian Servo — Satu Encoder, Dua Pekerjaan

Tamagawa OIH48-2500P8-L6-5V lebih dari sekadar encoder posisi tambahan standar. Kebanyakan encoder inkremental hanya mengeluarkan saluran A, B, dan Z — dua saluran kuadratur yang melacak posisi dan pulsa indeks yang menandai satu putaran. OIH48-2500P8-L6-5V juga mengeluarkan sinyal pergantian U, V, dan W (dan komplemen diferensialnya /U, /V, /W) — sinyal elektronik tiga fase yang digunakan untuk menentukan posisi sudut rotor saat startup dan selama pergantian di motor servo AC.

Sinyal pergantian ini memungkinkan penggerak servo melakukan penyelarasan awal tanpa penyelesai terpisah atau susunan sensor efek Hall pada motor. Ketika sistem servo menyala, penggerak membaca sinyal U, V, W untuk mengidentifikasi bagian mana dari siklus kelistrikan motor, kemudian memulai pergantian dari posisi tersebut. Tanpa sinyal pergantian, drive harus melakukan rutinitas start-up homing untuk menemukan posisi nol listrik sebelum operasi servo penuh dapat dimulai. Dengan sinyal UVW bawaan OIH48-2500P8-L6-5V, motor siap untuk berpindah segera saat dihidupkan.

Pada 2.500 P/R dan perkalian kuadratur 4x, penggerak servo biasanya menyelesaikan 10.000 hitungan per putaran — cukup untuk kontrol posisi sebagian besar aplikasi motor servo AC pada peralatan mesin, robotika, dan otomasi industri.

Spesifikasi Utama

Output Driver Jalur — Mengapa Sinyal Diferensial Penting

OIH48-2500P8-L6-5V menggunakan output line driver (diferensial RS-422) untuk semua saluran. Setiap sinyal mempunyai saluran yang benar dan saling melengkapi — misalnya, A dan /A membentuk pasangan diferensial. Penerima penggerak servo mengukur perbedaan tegangan antara dua saluran, bukan tegangan absolut keduanya. Kebisingan yang muncul pada kedua saluran secara bersamaan (kebisingan mode umum dari kabel motor, kabel daya, atau peralatan switching di dekatnya) ditolak oleh penerima diferensial.

Inilah sebabnya mengapa encoder driver garis menjadi standar dalam aplikasi motor servo: kabel encoder dipasang di dekat kabel motor berdaya tinggi dan amplifier switching. Sinyal encoder ujung tunggal di lingkungan ini tidak dapat diandalkan. Sinyal driver saluran diferensial menjaga integritas pada kabel sepanjang 30–50m atau lebih, bahkan dalam penutup drive yang bising secara elektrik.

Pertanyaan Umum

Q1: Apa itu poros kerucut berongga, dan bagaimana OIH48-2500P8-L6-5V dipasang ke motor?

Poros kerucut berongga (lubang 9,0–7,5 mm) adalah poros berongga meruncing yang dipasang pada poros motor. Lubang yang meruncing mencengkeram poros motor melalui gesekan ketika sekrup penjepit dikencangkan. Metode pemasangan ini memberikan pemasangan yang aman tanpa kunci atau sekrup yang menciptakan konsentrasi tegangan pada poros motor. Encoder digeser secara aksial ke poros motor dan klem dikencangkan untuk mengamankannya.

Q2: Apa tujuan dari sinyal pergantian U, V, W?

Sinyal U, V, W (dan komplemennya) menunjukkan posisi kelistrikan kasar rotor motor dalam satu siklus kelistrikan. Penggerak servo menggunakan sinyal-sinyal ini untuk menentukan transistor daya mana yang akan diaktifkan untuk pergantian motor saat startup. Tanpa sinyal-sinyal ini, drive tidak dapat memulai pergantian tanpa rutinitas pengaktifan. Penunjukan 8 kutub (P8) berarti terdapat 8 kutub magnet pada rotor motor, menghasilkan 4 siklus listrik per putaran mekanis.

Q3: Dapatkah OIH48-2500P8-L6-5V beroperasi dengan suplai 12V atau 24V DC?

Tidak. OIH48-2500P8-L6-5V ditentukan hanya untuk suplai DC 5V. Menerapkan 12V atau 24V DC ke encoder ini akan merusak elektronik internalnya — IC driver saluran dan sirkuit fotodetektor diberi peringkat untuk pengoperasian 5V saja. Konfirmasikan tegangan suplai encoder drive servo sebelum menghubungkan encoder ini.

Q4: Berapa panjang kabel yang disertakan dengan OIH48-2500P8-L6-5V?

Encoder dilengkapi dengan kabel pigtail pendek sepanjang 0,22m. Kuncir ini terhubung ke rangkaian kabel motor atau ke konektor di badan motor. Kabel utama dari motor ke kabinet penggerak biasanya adalah kabel servo sisi motor (disertakan atau disesuaikan dengan motor servo), bukan kuncir pendek encoder itu sendiri.

Q5: Bagaimana OIH48-2500P8-L6-5V yang gagal diidentifikasi dalam sistem servo?

Encoder yang gagal biasanya menghasilkan: alarm kehilangan umpan balik posisi pada drive servo; perilaku motorik yang tidak menentu atau berosilasi (lingkaran posisi kehilangan referensinya); Kesalahan fase Z atau kegagalan pengembalian referensi. Kerusakan fisik — badan encoder retak, cakram optik terkontaminasi, atau kabel rusak — terlihat pada pemeriksaan. Pengujian pertukaran dengan encoder yang dipastikan bagus dengan nomor komponen yang sama adalah langkah diagnostik yang pasti.
