Heidenhain ERN 1380 Incremental Rotary Encoder ID 551126-12 1000 baris 1 Vpp Stator Coupling 12-Pin Radial Connector

Beberapa spesifikasi encoder tidak menuntut kompromi.Ketika servo motor drive atau sumbu mesin alat CNC membutuhkan perangkat umpan balik posisi yang memegang akurasi di atas jutaan siklus, getaran, dan tegangan akumulasi produksi terus-menerus 551126-12adalah nomor ID untukHeidenhain ERN 1380-1000-62S12-30: encoder berputar tambahan dengan bantalan integral, stator kopling mount, 1.000 baris jumlah, sinusoidal 1 Vpp output, dan 12-pin radial plug konektor.Dibangun di Jerman untuk standar teknik yang telah membuat Heidenhain patokan untuk pengukuran presisi di mesin alat di seluruh dunia.

Spesifikasi yang dikonfirmasi

Pemasangan Kopling Stator ️ Keakuratan Melalui Kecerdasan Mekanis

ERN 1380 menggunakan metode pemasangan yang membedakan keluarga encoder Heidenhain dari perangkat yang disatukan poros sederhana.kopling statorpendekatan memungkinkan poros pengkode terhubung langsung ke poros motor sementara rumah pengkode (stator) tetap tetap diikat ke flange motor melalui elemen kopling yang menyerap kesalahan kecil,permainan aksial, dan miring antara poros motor dan muka pemasangan encoder.

Kopling stator mengkompensasi permainan antara motor dan encoder putar, sehingga memperbaiki ketidakakuratan.dan kopling juga memfasilitasi pemasangan mudah ke permukaan pesawat.

Hasilnya adalah pengaturan pemasangan yang mentolerir ketidaksempurnaan mekanik dunia nyata dari mesin produksi tanpa ketidaksempurnaan yang menurunkan kualitas sinyal. The encoder delivers its rated accuracy regardless of minor shaft runout or mounting face deviations — which is why this configuration has become the standard for servo motor feedback in machine tool applications.

1,000-Line Count dan 1 Vpp Sinusoidal Output

Peraturan1,000 baris per putaranJumlah garis menentukan berapa banyak siklus sinyal optik yang dihasilkan oleh encoder per rotasi poros penuh.sinyal sinusoidal 1 Vpp— smooth sine and cosine waves across the full signal amplitude — which the connected interpolation electronics in the CNC or servo drive can then subdivide to achieve position resolution far exceeding the 1,000 garis fisik.

Dengan faktor interpolasi yang khas dari 5 × hingga 1.000 ×, encoder 1.000 baris dengan output 1 Vpp yang memberi makan HEIDENHAIN standar atau interpolator yang kompatibel dapat memberikan resolusi posisi yang efektif sebesar 5,000 sampai 1,000Ini adalah alasan mengapa sinusoidal output encoders ditentukan di mana-mana resolusi tinggi posisi umpan balik masalahmesin penggiling, dan peralatan roda gigi di mana akurasi penentuan posisi langsung mempengaruhi kualitas bagian.

Standar sinyal ~ 1 Vpp juga merupakan format input asli untuk elektronik interpolasi IK dan IBV HEIDENHAIN,dan diterima oleh sebagian besar servo drive CNC modern tanpa kondisi sinyal tambahan.

Konektor Colokan Radial 12-Pin

Koneksi listrik pada 551126-12 adalahkonektor colokan 12 pin lurus, berbaris ganda, dengan mekanisme penguncian, berorientasi padaarah radial√ kabel keluar tegak lurus pada sumbu rotasi encoder.Orientasi ini adalah standar pada motor-mounted servo feedback encoders di mana kabel harus rute bersih jauh dari wajah ujung motor tanpa kendala clearance aksial.

Konektor penguncian berbaris ganda dengan dinding penahan menyediakan koneksi yang aman dan tahan getaran yang tidak longgar di bawah lingkungan mekanik spindle mesin alat atau sumbu servo.Untuk aplikasi penggantian atau perawatan, mengkonfirmasi jumlah pin (12), orientasi konektor (radial), dan jenis penguncian terhadap instalasi kabel yang ada sangat penting sebelum instalasi.

Di mana ERN 1380 digunakan

Seri ERN 1380 menempati ruang aplikasi yang spesifik dan terdefinisi dengan baik dalam katalog encoder HEIDENHAIN: umpan balik motor servo untuk alat mesin CNC dan otomatisasi industri.Kombinasi bantalan integral, kopling stator, output 1 Vpp, dan konstruksi kompak membuatnya cocok untuk:

CNC Servo Motor Umpan Balik√ pemasangan poros langsung pada motor servo AC yang menggerakkan poros pakan di pusat pengolahan, mesin bubut CNC, pusat pemutar,dan mesin penggiling dimana encoder mengganti atau mengembalikan umpan balik posisi pabrik motor

Drive Electronics dengan 1 Vpp InputServo amplifier dan kontrol CNC dari produsen alat mesin dan drive utama yang menerima sinyal sinusoidal 1 Vpp sebagai antarmuka umpan balik standar mereka

Poros Posisi Resolusi Tinggi∆ tahap posisi linier atau putar di mana output sinusoid, dikombinasikan dengan interpolasi elektronik hilir,mencapai resolusi tingkat sub-mikron atau busur-detik dari perangkat yang kuat secara mekanis

Pemeliharaan dan Penggantian- mengembalikan fungsi encoder pada servo motor atau poros mesin di mana encoder asli telah gagal, rusak, atau memburuk karena usia;Nomor ID 551126-12 adalah referensi katalog HEIDENHAIN langsung untuk memesan atau menentukan penggantian yang tepat

EDM dan Peralatan Penggilingan Presisi- aplikasi yang membutuhkan kualitas sinyal yang tinggi, kemurnian sinyal yang sangat baik, dan kekebalan terhadap kontaminasi lingkungan,di mana teknologi pemindaian optik ERN 1380 yang terbukti telah menunjukkan layanan yang dapat diandalkan selama beberapa dekade

ERN 1380 dalam keluarga Heidenhain

Di dalam portofolio encoder HEIDENHAIN, ERN 1380 adalah bagian dari seri ERN yang lebih luas ¢ encoder putar tambahan dengan bantalan integral dan kopling stator,tersedia di berbagai jumlah baris dan jenis sinyal outputPenunjukan 1380 mencerminkan konfigurasi rumah dan poros tertentu dalam keluarga itu, dengan 1,Varian Vpp 1 baris 000 (ID 551126-12) adalah salah satu konfigurasi yang paling umum ditentukan untuk umpan balik servo pada mesin alat menggunakan servo drive kelas 200V.

ERN rotary encoders memiliki bantalan terintegrasi dan kopling stator yang dipasang. Mereka mengkompensasi kesalahan aliran radial dan keselarasan tanpa mengurangi akurasi secara signifikan.Poros encoder terhubung langsung dengan poros yang akan diukur. Selama percepatan sudut poros,kopling stator harus menyerap hanya torsi yang disebabkan oleh gesekan di bantalan yang menghasilkan kinerja dinamis yang tinggi dan frekuensi alami yang tinggi yang sesuai dengan aplikasi kontrol servo yang menuntut.

Filsafat desain ini ∙ beban bantalan minimal, kinerja dinamis yang tinggi, and mechanical error compensation through the stator coupling — explains why ERN encoders appear on servo motors in CNC machine tools from essentially every major machine builder that sources from the European and Japanese precision motion control ecosystem.

Catatan pesanan

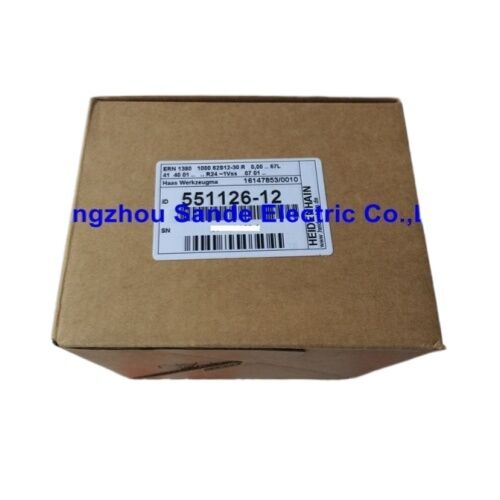

Nomor bagian551126-12adalah HEIDENHAINNomor ID∆ referensi katalog pabrik mereka.ERN 1380-1000-62S12-30. Kedua referensi mengidentifikasi unit yang sama. Ketika sumber pengganti, konfirmasi kedua nomor ID dan string model penuh terhadap label encoder Anda yang ada,karena keluarga ERN 1380 mencakup beberapa jumlah baris dan konfigurasi konektor dengan nomor ID yang berbeda.

FAQ

T1: Apa arti sinyal output 1 Vpp, dan elektronik apa yang dibutuhkan?

Peraturan~ 1 Vppoutput adalah sinyal analog sinusoid Sinyal ini diberi makan ke interpolasi elektronik di servo drive atau kontrol CNCSebagian besar kontrol CNC modern yang kompatibel dengan HEIDENHAIN dan servo drive termasuk sistem Siemens, Indramat, dan HEIDENHAIN iTNC menerima 1 Vpp secara langsung.Memverifikasi bahwa servo drive atau kontrol Anda menentukan input encoder 1 Vpp sebelum menginstal encoder ini.

T2: Apa itu kopling stator dan apakah perlu pemeliharaan berkala?

Kopling stator adalah elemen spring-flex yang menghubungkan encoder housing ke motor mounting flange.Hal ini memungkinkan poros pengkode untuk mengikuti poros motor dengan tepat sambil menyerap penyimpangan kecil dan permainan aksial. tidak memerlukan pemeliharaan rutin penghubung adalah elemen mekanis pasif.harus diamankan sesuai dengan spesifikasi torsi HEIDENHAIN untuk mencegah perumahan dari berputar selama operasi.

T3: Dapatkah 551126-12 langsung menggantikan ERN 1380 yang lebih tua dengan jumlah baris yang sama tetapi konfigurasi konektor yang berbeda?

Badan encoder dan pemasangan identik di seluruh varian ERN 1380 dengan jumlah baris yang sama, tetapi jenis konektor, jumlah pin, dan arah keluar kabel berbeda antara varian.Konektor steker radial 12 pinJika instalasi asli menggunakan konektor yang berbeda (keluar aksial, jumlah pin yang berbeda, atau versi kabel), kabel kabel harus disesuaikan.Selalu periksa nomor ID lengkap pada label encoder yang ada sebelum memesan pengganti.

Q4: Apa resolusi posisi efektif ketika menggunakan encoder ini dengan interpolasi elektronik?

Penghitungan 1.000 baris memberikan 1.000 siklus sinus / kosinus per revolusi.5 × interpolasi, jumlah efektif adalah 5,000 count/rev; dengan1,000 × interpolasi(tersedia pada HEIDENHAIN IBV dan unit serupa), resolusi efektif mencapai 1,000Resolusi yang sebenarnya digunakan dalam setiap instalasi CNC tertentu tergantung pada faktor interpolasi yang dikonfigurasi dalam servo drive atau kontrol.Sinusoidal 1 Vpp encoders secara khusus dipilih atas TTL encoders dalam aplikasi di mana perkalian resolusi hilir ini diperlukan.

T5: Apakah 551126-12 masih diproduksi, dan apakah tersedia sebagai pengganti layanan?

Seri ERN 1380 adalah lini produk HEIDENHAIN yang matang.yang umum untuk konfigurasi khusus dalam keluarga produk jangka panjang karena HEIDENHAIN mengkonsolidasikan ke generasi ERN yang lebih baruKetersediaan penggantian saat ini melalui saluran layanan yang disetujui oleh HEIDENHAIN dan pasar produk industri sudah mapan,karena ini adalah salah satu konfigurasi servo encoder yang paling banyak dipasang di armada alat mesin CNC globalKonfirmasi ketersediaan saat ini dengan pemasok Anda sebelum menempatkan pesanan waktu kritis.
