| Tempat asal | Jerman |
| Nama merek | HENGSTLER |
| Sertifikasi | CE / cULus Listed / RoHS 2002/95/EC |
| Nomor model | S21-2048.001 |
Kisaran suhu operasi yang luas dari 15 °C sampai +120 °C, sehingga penggunaan kapasitas motor yang optimal
Frekuensi pembatas tinggi dengan kualitas sinyal yang sangat baik, memungkinkan kecepatan puncak tertinggi dan mengurangi pemborosan waktu non-produktif
Kekebalan yang sangat baik terhadap gangguan (EN 61000-4-4, Kelas 4)
Keamanan fungsional yang tinggi karena kontrol sinyal dan pemantauan sistem (tekanan rendah, polusi, kerusakan cakram, akhir masa pakai LED)
Kualitas sinyal yang tinggi melalui kontrol dan kompensasi kesalahan
Sertifikasi:
CE / cULus Terdaftar / RoHS 2002/95/EC
Deskripsi Produk Rincian
| Parameter | Spesifikasi |
|---|---|
| Diameter rumah | 53 mm |
| Diameter poros | Kerucut 1/10 |
| Kelas perlindungan input poros (EN 60529) | IP40 |
| Perumahan kelas perlindungan (EN 60529) | IP40 |
| beban poros aksial / radial | 20 N / 90 N (untuk poros padat kerucut) |
| Aksi akhir dari poros pemasangan (poros hub) | ± 0,5 mm |
| Air terjun radial poros pergaulan (poros hub) | ± 0,1 mm |
| Max. kecepatan | maksimum 12.000 rpm (terusan), maksimum 15.000 rpm (pendek) |
| Torsi | ≤ 1 Ncm |
| Ketahanan getaran (DIN EN 60068-2-6) | ≤ 100 m/s2 (10... 2000 Hz) |
| Ketahanan kejut (DIN EN 60068-2-27) | ≤ 1.000 m/s2 (6 ms) |
| Suhu operasi | ¥15 °C... +120 °C |
| Suhu penyimpanan | 20 °C... +80 °C |
| Perumahan material | Aluminium |
| Berat badan | sekitar 170 g |
| Hubungan | Konektor dan kabel PCB |
| Parameter | Spesifikasi |
|---|---|
| Desain Umum | menurut DIN EN 61010-1, kelas perlindungan III, tingkat kontaminasi 2, kelas overvoltage II |
| Tegangan pasokan | DC 5 V ± 10% |
| Max. arus tanpa beban | 120 mA |
| Sinyal referensi R | > 0,4 V (1 denyut per putaran) |
| Sinyal komutasi C, D | Sinus Kosinus 1 Vpp (1 periode per putaran) |
| Sinyal tambahan (opsional) | Sinus-Cosinus 1 Vpp |
| Jumlah denyut nadi | 2048 |
| Frekuensi pembatas 3 dB | 500 kHz |
| Keakuratan mutlak | ± 35′′ |

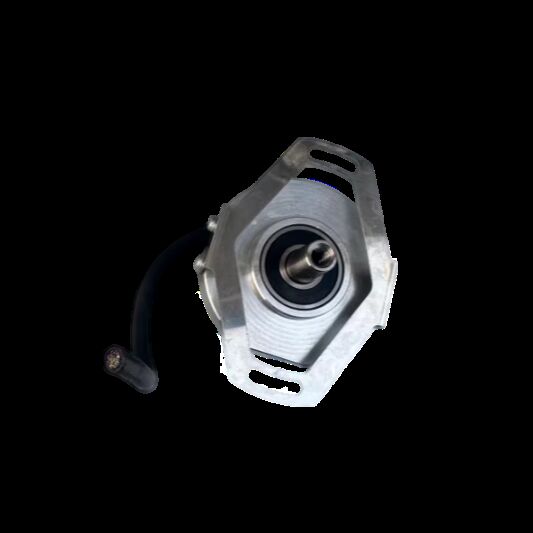

Gambar Fitur
