| Tempat asal | Jerman |
| Nama merek | HEIDENHAIN |
| Sertifikasi | CE ROHS |
| Nomor model | 749144-16 |

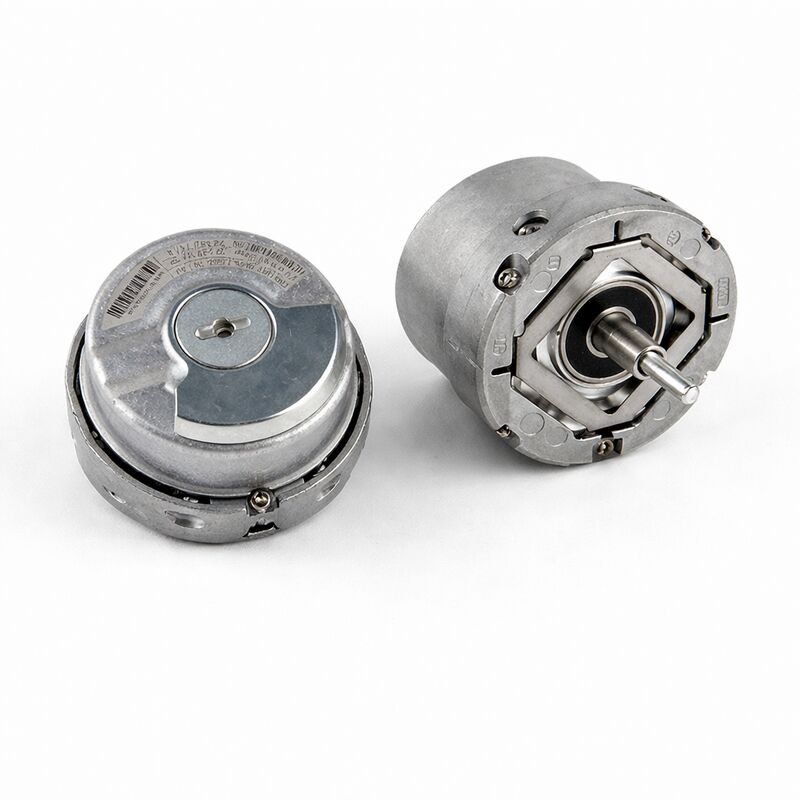

The 749144-16 umumnya dijual sebagai HEIDENHAIN ERN 1387 2048 incremental rotary encoder. Data listing yang dipublikasikan untuk ID yang tepat ini secara teratur mengidentifikasinya sebagai ERN1387 2048 62S14-70, sementara informasi produk HEIDENHAIN menempatkan ERN 1387 dalam seri ECN/ERN 1300 dari rotary encoder dengan bantalan integral untuk kontrol servo-drive elevator.
Keluarga tersebut dijelaskan menggunakan kopling permukaan datar, kopling poros kaku, dan dimensi seragam untuk berbagai antarmuka listrik.
Kelas produk membuat peran aplikasi sebenarnya cukup jelas.
Encoder seperti ini tidak dibeli untuk penginderaan umum. Biasanya dipilih di mana kualitas umpan balik gerakan secara langsung memengaruhi cara sistem penggerak menafsirkan rotasi dan posisi.
Dalam sistem yang terpasang, itu sering berarti penggantian yang tepat lebih penting daripada klaim kompatibilitas yang luas, terutama ketika mesin sudah bergantung pada keluarga encoder, konsep pemasangan, dan struktur sinyal tertentu.
Ini adalah inferensi teknik berdasarkan keluarga produk ERN 1387 dan identifikasi pasar 749144-16 yang tepat.
749144-16 paling cocok untuk tugas umpan balik servo-drive, terutama dalam sistem yang menggunakan konfigurasi encoder gaya ERN 1387. Lembar produk HEIDENHAIN menempatkan ERN 1387 dalam kontrol servo-drive elevator, dan seri ERN 1300 yang lebih luas dijelaskan sebagai platform encoder inkremental yang kokoh dengan bantalan integral dan toleransi tinggi terhadap variasi pemasangan.
Itu membuat model ini sangat relevan di mana umpan balik rotasi yang stabil, pemasangan yang ringkas, dan kualitas sinyal yang dapat diandalkan penting.
Dalam pekerjaan penggantian praktis, ini adalah jenis encoder yang biasanya dicari pembeli berdasarkan ID yang tepat daripada ukuran encoder umum. Alasannya sederhana: jenis sinyal, gaya konektor, susunan poros, dan geometri pemasangan semuanya memengaruhi apakah pengganti akan pas dan berperilaku seperti yang diharapkan.
Listing yang tepat untuk 749144-16 dan fitur set ERN 1387 yang lebih luas keduanya mendukung pandangan yang berpusat pada penggantian ini.
Ini adalah inferensi teknik berdasarkan listing 749144-16 yang dipublikasikan dan data produk ERN 1387.
Model ini harus diperlakukan sebagai komponen umpan balik penggerak presisi, bukan sebagai encoder generik yang dipilih hanya berdasarkan jumlah pulsa. Pembeli harus memverifikasi nomor ID yang terpasang, gaya kopling mekanis, gaya konektor, antarmuka sinyal, dan lingkungan aplikasi sebelum memesan. Dalam keluarga ERN 1387, detail tersebut merupakan bagian dari identitas produk, bukan hanya opsi sekunder.
Ini adalah rekomendasi teknik berdasarkan informasi produk ERN 1387 HEIDENHAIN dan data listing 749144-16 yang umum dipublikasikan.
| Parameter | Nilai |
|---|---|
| Nomor Suku Cadang | 749144-16 |
| Produsen | HEIDENHAIN |
| Identifikasi Pasar Umum | ERN 1387 2048 62S14-70 |
| Jenis Produk | Incremental rotary encoder |
| Konteks Seri | ERN 1300 / ERN 1387 |
| Jumlah Garis | 2048 |
| Antarmuka Sinyal | Sinyal inkremental 1 Vpp |
| Sinyal Komutasi | 1 Vpp (jalur Z1) |
| Pasokan Tegangan | 5 V DC |
| Konteks Konektor | Konektor PCB 14-pin |
| Gaya Poros | Poros meruncing Ø 9,25 mm, 1:10 |
| Gerakan Aksial yang Diizinkan | ±0,5 mm |
| Perlindungan | IP40 saat terpasang |
| Konteks Aplikasi | Umpan balik elevator / penggerak |
Q1: Produk jenis apa 749144-16?
Ini adalah HEIDENHAIN incremental rotary encoder, umumnya dijual sebagai ERN 1387 2048 62S14-70.
Q2: Apa yang membuat encoder ini berharga dalam sistem penggerak nyata?
Nilainya berasal dari penyediaan umpan balik putar yang stabil dalam aplikasi di mana penggerak bergantung pada sinyal inkremental yang akurat dan geometri pemasangan yang dapat diprediksi.
Ini adalah inferensi teknik berdasarkan peran keluarga ERN 1387.
Q3: Aplikasi apa yang paling terkait dengannya?
Ini paling terkait dengan umpan balik servo-drive, terutama kontrol servo-drive elevator dalam keluarga produk ERN 1387.
Q4: Mengapa pencocokan ID yang tepat penting untuk model ini?
Karena struktur sinyal encoder, gaya konektor, susunan poros, dan konsep pemasangan semuanya memengaruhi kesesuaian dan perilaku.
Pada komponen umpan balik, detail tersebut biasanya sangat penting. Ini adalah inferensi teknik berdasarkan data produk ERN 1387 dan identitas listing 749144-16.
Q5: Apa yang harus diperiksa sebelum memesan?
Periksa nomor ID yang terpasang, keluarga encoder, gaya konektor, susunan poros/kopling, dan antarmuka sinyal yang diperlukan yang sudah digunakan di mesin.
