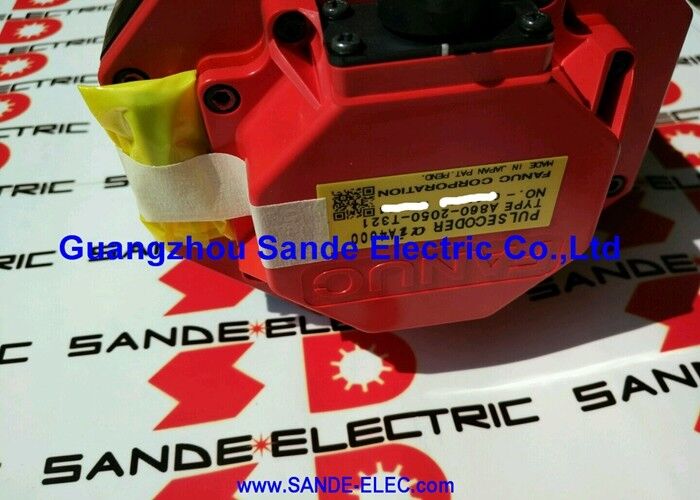

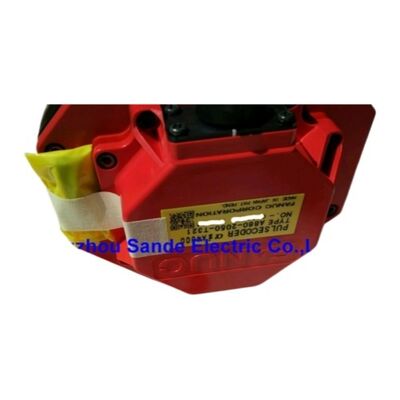

Fanuc A860-0310-T023 | Incremental Pulse Coder — 3000P, CNC Servo Motor Encoder, Digantikan oleh A290-0561-V568

Gambaran Umum

Fanuc A860-0310-T023 adalah pulse coder inkremental 3000P dari keluarga encoder Fanuc A860-0310 — generasi encoder inkremental ringkas yang digunakan pada motor servo AC Fanuc dari seri S dan generasi motor alpha awal.

Pada 3.000 pulsa per putaran, encoder ini menyediakan umpan balik kuadratur inkremental ke penguat servo CNC, yang memproses deretan pulsa untuk menghitung posisi, kecepatan, dan arah motor.

Fanuc telah secara resmi menghentikan produksi A860-0310-T023 dan menunjuk A290-0561-V568 sebagai penggantinya.

Siklus ini adalah praktik standar Fanuc untuk manajemen usangnya encoder: awalan A290 menunjukkan faktor bentuk mekanis dan elektrikal yang berbeda yang melayani peran fungsional yang sama, dikemas untuk generasi motor yang didukungnya.

Saat mencari encoder pengganti untuk mesin yang awalnya menggunakan A860-0310-T023, mengonfirmasi bahwa A290-0561-V568 secara mekanis dan elektrikal cocok dengan motor spesifik di mesin adalah langkah pertama yang krusial — dokumentasi motor Fanuc mencantumkan akhiran encoder yang sesuai dengan setiap varian motor, dan ini harus diverifikasi daripada diasumsikan.

Resolusi 3000P menempatkan encoder ini dalam konteks historis tertentu dalam jajaran encoder Fanuc.

Motor servo AC Fanuc awal menggunakan pulse coder inkremental mulai dari 2000P hingga 3000P — semakin tinggi jumlah pulsa, semakin halus pengukuran kecepatan dan posisi.

Kelas 3000P adalah salah satu opsi paling presisi yang tersedia selama era motor ini diproduksi.

Untuk mesin di mana motor ini masih beroperasi, menjaga pasokan encoder 3000P yang berfungsi adalah kebutuhan pemeliharaan praktis karena motor itu sendiri seringkali dalam kondisi mekanis yang sangat baik.

Sebagai tipe inkremental, A860-0310-T023 tidak menyimpan informasi posisi absolut antar siklus daya. Setiap kali mesin dinyalakan, CNC harus melakukan siklus pengembalian referensi — sumbu bergerak ke titik referensi perangkat keras tetapnya, jumlah pulsa encoder diatur ulang ke datum referensi, dan dari titik itu, CNC melacak posisi kumulatif.

Ini adalah karakteristik fundamental dari semua encoder inkremental dan merupakan perilaku yang diharapkan pada mesin yang dilengkapi dengan generasi encoder ini.

Spesifikasi Utama

Inkremental vs. Absolut — Implikasi Operasional

Perbedaan antara encoder inkremental dan absolut sangat penting dalam pengaturan produksi.

Encoder inkremental seperti A860-0310-T023 secara inheren tidak memiliki status saat dinyalakan: ia tahu seberapa jauh motor telah berputar sejak pulsa referensi terakhir, tetapi ia tidak memiliki referensi yang tersimpan untuk posisi mesin absolut.

Siklus pengembalian referensi saat startup menyelesaikan ini dengan memindahkan sumbu ke sakelar referensi fisik yang diketahui dan membangun kembali datum posisi dari titik tetap itu.

Pada mesin di mana generasi encoder ini masih beroperasi, operator dan insinyur pemeliharaan terbiasa dengan pengembalian referensi sebagai langkah startup rutin.

Keterbatasan menjadi signifikan hanya dalam aplikasi di mana kehilangan daya di tengah siklus akan meninggalkan sumbu dalam posisi yang tidak diketahui — pertimbangan yang lebih relevan untuk instalasi encoder absolut.

Untuk aplikasi mesin perkakas tipikal yang dilayani oleh motor ini, umpan balik inkremental memadai secara operasional ketika rutinitas pengembalian referensi diikuti secara konsisten.

Mencari Encoder yang Dihentikan — Jalur A290-0561-V568

Siklus resmi Fanuc dari A860-0310-T023 ke A290-0561-V568 berarti bahwa stok encoder baru dari saluran resmi akan dalam bentuk A290.

Memastikan kompatibilitas melibatkan pemeriksaan tiga hal: pertama, bahwa A290-0561-V568 secara fisik terpasang pada motor yang bersangkutan (adaptor mekanis, kopling poros, dan metode pengencangan harus cocok); kedua, bahwa antarmuka sinyal A290-0561-V568 terhubung ke penguat dan kabel umpan balik mesin yang ada tanpa modifikasi; dan ketiga, bahwa parameter servo CNC diatur dengan tepat untuk jumlah pulsa dan format sinyal encoder pengganti.

Jika A290-0561-V568 bukan pemasangan fisik langsung, alternatifnya adalah mencari unit A860-0310-T023 bekas dari saluran purnajual yang bereputasi, dengan pemahaman bahwa ini akan bekas dan harus diuji di bawah beban sebelum digunakan dalam produksi.

FAQ

Q1: Mengapa A860-0310-T023 dihentikan, dan apakah A290-0561-V568 setara asli?

Fanuc secara teratur merasionalisasi jajaran produk encodernya untuk mengurangi jumlah nomor suku cadang yang berbeda dalam produksi. Penghentian produksi biasanya berarti perkakas manufaktur untuk varian tertentu telah dipensiunkan, bukan bahwa teknologinya telah gagal.

A290-0561-V568 adalah pengganti yang dipublikasikan oleh Fanuc, menunjukkan bahwa Fanuc menganggapnya setara secara fungsional untuk aplikasi motor yang dilayani oleh T023. "Setara" dalam konteks ini berarti ia menyediakan resolusi 3000P dan format sinyal yang sama — detail instalasi mekanis mungkin berbeda, itulah sebabnya memastikan kecocokan pada motor spesifik tetap penting.

Q2: Apa prosedur pengembalian referensi yang diperlukan setelah dinyalakan pada mesin dengan encoder inkremental ini?

Pada mesin perkakas yang dikontrol Fanuc tipikal dengan encoder inkremental, pengembalian referensi (juga disebut pengembalian nol atau nol mesin) mengharuskan operator memilih mode Referensi pada CNC dan memulai pergerakan sumbu ke arah pengembalian referensi.

Sumbu bergerak pada laju umpan yang ditetapkan hingga menyentuh sakelar referensi, kemudian bergerak perlahan hingga pulsa Z encoder (satu pulsa per tanda indeks putaran) terpicu, pada saat itu CNC mengunci referensi posisi sumbu.

Tampilan posisi sumbu kemudian menunjukkan koordinat rumah mesin, dan operasi CNC normal dapat dilanjutkan. Prosedur ini harus diulang untuk setiap sumbu dengan encoder inkremental setelah setiap siklus daya mesin.

Q3: Apa saja gejala encoder A860-0310-T023 yang gagal saat digunakan?

Encoder inkremental yang menurun biasanya menghasilkan kesalahan posisi intermiten — CNC dapat menghasilkan alarm servo (seri SV400 pada CNC Fanuc), kesalahan penyimpangan posisi, atau gerakan sumbu yang tidak menentu selama operasi kecepatan rendah.

Gejala khas adalah sumbu yang memposisikan dengan benar pada beberapa kecepatan tetapi menghasilkan alarm pada kecepatan lain, yang mencerminkan kualitas sinyal encoder yang menurun pada frekuensi pulsa tertentu.

Hilangnya hitungan encoder menghasilkan pergeseran posisi sumbu: mesin memotong dimensi yang sedikit salah tanpa alarm jika pergeseran berada dalam toleransi kesalahan mengikuti. Keausan bantalan di encoder menghasilkan kebisingan pada sinyal kuadratur yang dapat dideteksi oleh osiloskop.

Gejala-gejala ini harus mendorong inspeksi encoder segera dan pelepasan motor untuk pengujian.

Q4: Bisakah encoder 3000P ini diganti langsung dengan encoder inkremental resolusi lebih tinggi dari nomor suku cadang yang berbeda?

Tidak tanpa penyesuaian parameter servo pada CNC. Parameter sumbu CNC untuk resolusi encoder (biasanya dinyatakan sebagai pulsa per putaran atau rasio roda gigi CMR/DMR) harus diatur agar sesuai dengan jumlah pulsa encoder yang terpasang.

Memasang encoder 2500P sebagai pengganti 3000P mengubah perhitungan posisi loop servo — tanpa koreksi parameter, akan terjadi kesalahan pemosisian sumbu dan ketidakstabilan loop kecepatan.

Jika encoder dengan resolusi berbeda dipasang secara mekanis, parameter CNC yang sesuai harus diperbarui sebelum mesin dikembalikan ke produksi.

Q5: Bagaimana unit A860-0310-T023 bekas harus dievaluasi sebelum pemasangan?

Minimal, uji encoder secara elektrik dengan penguji encoder khusus atau osiloskop: konfirmasikan deretan pulsa fase A, B, dan Z yang bersih tanpa lonjakan kebisingan, verifikasi bahwa semua tingkat sinyal berada dalam spesifikasi, dan putar encoder melalui beberapa putaran untuk memeriksa akurasi jumlah pulsa.

Periksa secara fisik segel poros dan konektor dari kerusakan atau masuknya kontaminasi, dan periksa bantalan dari kekasaran atau kelonggaran dengan memutar poros dengan tangan.

Encoder yang lulus pengujian listrik statis kemudian harus dipasang dan dipantau selama siklus pengembalian referensi pertama dan siklus produksi pertama — kesalahan posisi yang muncul di bawah kondisi termal atau beban akan terlihat dalam periode validasi awal ini.
