FANUC Pulsecoder aA64 A860-0360-V501 — Enkoder Absolut 64.000 Pulsa untuk Motor Servo AC FANUC Seri Alpha

Nomor Suku Cadang: A860-0360-V501

Produsen: FANUC Co., Ltd.

Tipe: Enkoder Pulsa Absolut aA64

Resolusi: 64.000 PPR

Motor yang Kompatibel:FANUC Seri Alpha (A06B-0xxx-Bx75)

Kabel: Tidak Termasuk (gunakan A860-0360-V906)

Asal: Jepang

Ada alasan mengapa motor servo AC FANUC seri Alpha tetap digunakan pada mesin perkakas CNC selama tiga dekade — dan bagian penting dari cerita daya tahan itu ada di dalam tutup motor merah yang ikonik. A860-0360-V501 adalah enkoder pulsa absolut aA64 yang berada di sana, menyediakan umpan balik posisi dan kecepatan 64.000 pulsa untuk menjaga loop servo tetap tertutup dengan presisi yang menjadi dasar sistem CNC FANUC.

aA64 — Pemosisian Absolut, Resolusi Tinggi

Huruf "A" di depan aA64 adalah huruf penting. Ini adalah enkoder absolut — bukan inkremental. Setiap posisi sudut di seluruh putaran motor memetakan ke kode unik. Ketika daya kembali setelah mesin mati, amplifier tahu persis di mana poros motor berada tanpa memerlukan sumbu untuk menjalankan siklus homing terlebih dahulu.

Pada 64.000 pulsa per putaran, aA64 memberikan resolusi posisi yang memungkinkan kontrol CNC FANUC untuk memerintahkan dan memverifikasi posisi sumbu dengan pengulangan sub-mikron dalam kondisi pemesinan nyata. Angka tersebut merupakan kemajuan signifikan dibandingkan generasi enkoder FANUC sebelumnya, dan masih mencukupi untuk sebagian besar pekerjaan pemesinan presisi yang dirancang untuk didukung oleh motor-motor ini.

Spesifikasi Teknis

Tinggal di Dalam Tutup Merah

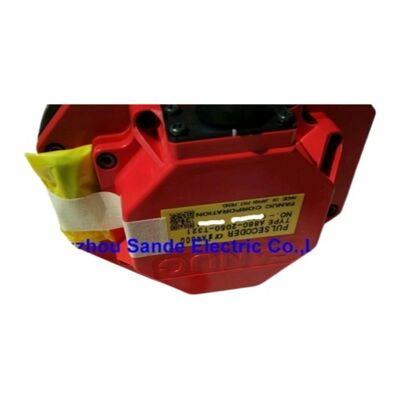

Salah satu fitur visual yang paling dikenali dari motor servo Alpha FANUC adalah tutup plastik merah di ujung motor yang tidak digerakkan. Tutup itu tidak dekoratif — itu adalah rumah pelindung untuk rakitan enkoder pulsa. A860-0360-V501 masuk ke dalam rongga ini melalui kopling penghubung yang menghubungkan poros enkoder ke poros motor, memberikan enkoder kopling langsung bebas backlash ke rotor.

Pengaturan bawaan ini melindungi rakitan optik dari kontaminasi lingkungan sambil menjaga panjang motor secara keseluruhan tetap ringkas. Rumah plastik merah enkoder cocok dengan tutup motor dan merupakan bagian dari unit yang disegel — kopling, kotak, dan konektor semuanya berukuran khusus untuk rangka motor Alpha.

Sistem identifikasi motor memberi tahu Anda apakah motor Alpha menggunakan enkoder ini: cari "75" sebagai dua digit terakhir dari akhiran nomor suku cadang motor (misalnya, A06B-0xxx-Bx75). Kode itu menunjukkan enkoder pulsa aA64 yang dipasang pabrik, menjadikan A860-0360-V501 pengganti yang tepat untuk motor apa pun yang membawa penandaan itu.

Mengapa Absolut Penting pada Sumbu Servo CNC

Enkoder inkremental memulai dari awal setiap kali daya siklus. Matikan mesin, gerakkan sumbu secara manual, nyalakan kembali — dan kontrol tidak tahu di mana posisinya. Siklus homing wajib sebelum mesin dapat berjalan.

Enkoder absolut aA64 mengubah dinamika itu sepenuhnya. Posisi dipertahankan melalui pemadaman daya karena kode absolut enkoder didukung oleh baterai di dalam sistem amplifier servo yang memelihara penghitung multiturn saat daya utama tidak ada. Ini berarti:

• Tidak ada homing wajib saat startup— mesin tahu di mana setiap sumbu berdiri segera saat dinyalakan
• Restart mesin lebih cepatsetelah pemadaman terencana, gangguan daya, atau kejadian E-stop
• Pemulihan lebih amandari pemadaman tak terduga di mana sumbu mungkin bergeser atau digerakkan secara manual

Untuk lingkungan produksi di mana waktu operasional mesin secara langsung memengaruhi keluaran, nilai praktis dari ini nyata dan terukur.

Generasi Alpha — Terpasang di Berbagai Peralatan CNC Selama Puluhan Tahun

FANUC memperkenalkan seri servo Alpha pada awal 1990-an, dan motor-motor ini masuk ke dalam berbagai macam mesin perkakas CNC yang dibuat oleh Mazak, Makino, Okuma, Mori Seiki, Doosan, dan hampir setiap pembuat mesin perkakas besar lainnya yang menggunakan kontrol FANUC selama era itu. Pusat pemesinan, mesin bubut, pusat putar, mesin gerinda, peralatan EDM — motor Alpha dengan enkoder aA64 muncul di semua itu.

Basis terpasang itu berarti A860-0360-V501 tetap menjadi salah satu pengganti enkoder servo yang paling sering dibutuhkan di dunia pemeliharaan CNC, puluhan tahun setelah FANUC beralih ke generasi motor yang lebih baru. Enkoder menua sebelum motor — degradasi cakram optik dan keausan bantalan adalah mode kegagalan yang khas — sehingga penggantian enkoder tanpa penggantian motor adalah prosedur pemeliharaan standar dan hemat biaya.

Catatan Kabel — Pesan Terpisah

Varian V501 dikirimkan tanpa kabel enkoder. Rakitan kabel yang cocok, A860-0360-V906, menghubungkan badan enkoder ke input enkoder CN2 amplifier servo. Pada pekerjaan penggantian, kabel mesin yang ada biasanya dapat digunakan kembali jika dalam kondisi baik. Konektor dan bagian pertama kabel yang berdekatan dengannya adalah titik keausan yang paling umum; periksa ini sebelum menganggap kabel dapat diservis.

FAQ

Q1: Apakah A860-0360-V501 enkoder absolut atau inkremental?

Ini adalah absolut. "A" di aA64 adalah singkatan dari absolut — enkoder mengeluarkan kode posisi unik untuk setiap sudut poros. Dikombinasikan dengan cadangan baterai di amplifier servo, ia mempertahankan posisi absolut melalui pemadaman daya, menghilangkan kebutuhan akan siklus homing pengembalian referensi saat startup mesin.

Q2: Bagaimana saya tahu jika motor FANUC Alpha saya menggunakan A860-0360-V501?

Periksa dua digit terakhir dari akhiran nomor suku cadang motor. Motor FANUC Alpha yang dilengkapi dengan enkoder pulsa aA64 membawa "75" sebagai dua digit terakhir— misalnya, A06B-0xxx-Bx75. Jika motor Anda cocok dengan pola ini, A860-0360-V501 adalah enkoder pengganti yang tepat.

Q3: Apakah A860-0360-V501 dilengkapi dengan kabel?

Tidak — ini adalah varian tanpa kabel (W/O kabel). Kabel yang kompatibel adalah A860-0360-V906, dipesan secara terpisah. Pada pekerjaan penggantian motor, kabel asli biasanya digunakan kembali jika tidak rusak. Selalu periksa konektor kabel dan beberapa sentimeter pertama kabel sebelum digunakan kembali.

Q4: Kontrol CNC dan amplifier servo apa yang kompatibel dengan enkoder pulsa ini?

A860-0360-V501 bekerja dengan amplifier servo FANUC seri α dan αC, yang dipasangkan dengan kontrol CNC dalam keluarga FANUC seri 0, 15, 16, 18, dan 21. Ini adalah platform FANUC dominan pada mesin perkakas yang dibuat dari awal 1990-an hingga pertengahan 2000-an.

Q5: Bisakah A860-0360-V501 yang rusak diperbaiki, atau harus diganti?

Perbaikan dimungkinkan di fasilitas motor servo dan enkoder khusus. Kerusakan umum termasuk kegagalan bantalan (menyebabkan runout poros dan penurunan sinyal), kontaminasi atau keretakan cakram optik, dan kerusakan pin konektor. Untuk unit di mana cakram optik utuh dan rumah tidak rusak, penggantian bantalan dan pembersihan dapat mengembalikan fungsi. Unit dengan cakram retak atau tergores biasanya diganti daripada diperbaiki.
