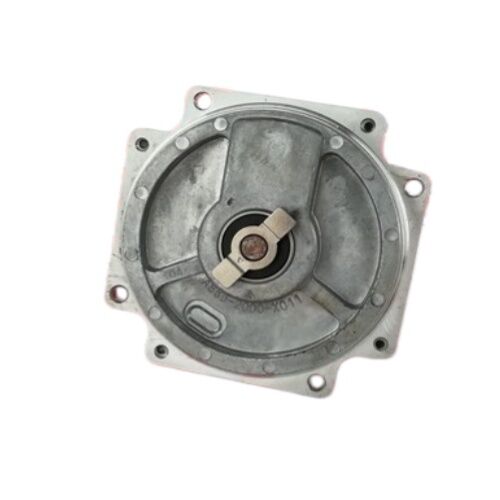

FANUC A860-0365-V501 Alpha i64 Incremental Pulse Coder — Umpan Balik Servo 64.000 Pulsa untuk Sistem CNC FANUC

Tanyakan kepada teknisi servo FANUC mana pun keluarga encoder mana yang paling sering mereka lihat pada perbaikan mesin perkakas CNC, dan seri Alpha i64 akan muncul dengan andal. FANUC A860-0365-V501 adalah varian inkremental dari keluarga itu — pulse coder serial 64.000 pulsa dipasang pada basis terpasang yang sangat besar dari motor servo AC seri FANUC Alpha i di seluruh pusat permesinan, mesin bubut, dan jalur produksi otomatis di seluruh dunia.

Unit ini ditawarkan diuji dan berfungsi penuh — diambil dari mesin yang berfungsi, diverifikasi terhadap drive servo FANUC, dan dikonfirmasi menghasilkan keluaran yang bersih dan stabil sebelum pengiriman.

Inkremental pada Resolusi 64K — Apa yang Dihasilkan

Penunjukan "I64" memberi tahu Anda angka penting secara langsung: 64.000 pulsa per putaran pada encoder inkremental ini. Melalui protokol komunikasi serial resolusi tinggi FANUC antara pulse coder dan amplifier servo, sistem kontrol memproses data posisi dengan ketelitian yang membuat penentuan posisi sumbu sub-mikron dapat dicapai pada tingkat mesin.

Bandingkan dengan generasi FANUC sebelumnya — encoder DC 2.000 pulsa dari motor generasi pertama, atau bahkan encoder 8.000 pulsa pada motor servo AC awal — dan lompatan resolusi mengilustrasikan mengapa seri Alpha i meningkatkan standar untuk akurasi penentuan posisi dan regulasi kecepatan ketika diperkenalkan.

Keluaran kuadratur A dan B, 90 derajat keluar fase, memberikan drive servo hitungan posisi dan arah perjalanan secara bersamaan. Pelacakan dua arah ini berarti kontrol tahu persis di mana sumbu berada pada setiap gerakan, di kedua arah, tanpa ambiguitas pada titik pembalikan.

Spesifikasi Teknis

Alpha i64 dalam Ekosistem Motor FANUC

Motor servo AC seri FANUC Alpha i menggantikan seri Alpha (red-cap) sebelumnya mulai awal tahun 2000-an dan menjadi platform servo dominan di mesin perkakas yang dikontrol FANUC selama kurang lebih dua dekade. Perbedaan utama antara generasi encoder absolut Alpha (aA64) dan generasi inkremental Alpha i (aI64) adalah arsitektur umpan baliknya:

aI64 adalah encoder inkremental — ia menghitung pulsa dari referensi awal yang diketahui daripada mengeluarkan kata posisi absolut. Ini berarti kontrol CNC menetapkan posisi referensi sumbu melalui operasi pengembalian referensi (homing) saat startup mesin, setelah itu hitungan inkremental memberikan pelacakan posisi yang berkelanjutan dan sangat akurat.

Protokol serial resolusi tinggi FANUC mentransmisikan data ini antara encoder dan amplifier melalui tautan serial dua kabel khusus, menyediakan throughput data tinggi yang diperlukan untuk mendukung resolusi 64K pada kecepatan motor penuh tanpa tantangan integritas sinyal dari pengkabelan paralel.

Varian Konektor V501 — Tanpa Kabel

Akhiran V pada nomor suku cadang pulse coder FANUC biasanya menunjukkan unit encoder telanjang tanpa kabel penghubung. A860-0365-V501 dikirim tanpa kabel — rakitan kabel yang cocok (A860-0360-V906) dipesan terpisah dan menghubungkan badan encoder ke port encoder CN2 amplifier.

Untuk pekerjaan penggantian pada mesin yang ada, kabel asli biasanya digunakan kembali jika tidak rusak. Kabel adalah titik kegagalan umum — terutama pin konektor dan beberapa sentimeter pertama kabel yang berdekatan dengan konektor di mana lenturan berulang terjadi — jadi memeriksanya sebelum digunakan kembali layak untuk beberapa menit yang dibutuhkan.

Di Mana Encoder Ini Ditemukan

A860-0365-V501 dipasang pada berbagai model motor servo FANUC Alpha i, mencakup aplikasi penggerak sumbu pada peralatan yang dibangun dari awal tahun 2000-an hingga 2010-an:

Pusat Permesinan CNC — penggerak sumbu X, Y, Z, dan putar pada pusat permesinan vertikal dan horizontal dari Mazak, Makino, Okuma, Haas, DMG Mori, dan puluhan produsen lain yang menggunakan sistem servo FANUC Alpha i

Pusat Pembubutan CNC — umpan balik servo sumbu Z dan X pada mesin bubut dua sumbu dan multi-sumbu, ditambah penggerak sumbu sub-spindel dan C pada pusat pembubutan yang lebih kompleks

Sendi Robot — robot industri FANUC dalam keluarga seri M dan R menggunakan motor servo Alpha i dengan pulse coder aI64 di sumbu sambungannya

Sistem Manufaktur Fleksibel — pengubah palet, sistem penanganan material otomatis, dan jalur transfer yang dibangun di sekitar teknologi CNC dan servo FANUC dari era yang sama

Membeli Bekas dan Teruji — Kasus Praktis

Ini adalah unit bekas yang teruji — dan untuk A860-0365-V501, itu adalah pilihan sumber yang masuk akal dan umum. Unit baru, jika tersedia, membawa premi harga yang signifikan. Encoder bekas yang teruji yang telah diverifikasi pada sistem servo yang berfungsi memiliki keadaan fungsional yang diketahui, dan bantalan di dalamnya biasanya telah berjalan selama bertahun-tahun tanpa masalah — ini adalah perangkat optik presisi, bukan komponen aus tinggi dalam kondisi operasi normal.

Kehati-hatian dengan pulse coder bekas selalu pada kondisi bantalan dan integritas rakitan sensor optik. Unit yang diambil dari mesin yang rusak karena alasan yang tidak terkait dan diuji terhadap drive servo secara bermakna berbeda dari tarikan surplus yang tidak teruji. Memverifikasi bahwa encoder menghasilkan keluaran saluran A, B, dan Z yang bersih pada kecepatan yang representatif sebelum pengiriman adalah standar uji tuntas yang menjadikan unit bekas yang teruji sebagai pembelian yang andal.

FAQ

Q1: Apakah A860-0365-V501 encoder absolut atau inkremental?

Ini inkremental. "I" di Alpha i64 adalah singkatan dari inkremental — ia melacak posisi dengan menghitung pulsa dari titik referensi. Mesin menetapkan referensi sumbu melalui siklus homing saat startup. Ini berbeda dari encoder absolut, yang mengeluarkan posisi secara langsung tanpa memerlukan pengembalian referensi.

Q2: Apakah encoder ini dilengkapi dengan kabel?

Tidak. Varian V501 disediakan tanpa kabel (W/O kabel). Rakitan kabel yang cocok adalah A860-0360-V906, yang menghubungkan encoder ke input encoder CN2 amplifier servo. Pada pekerjaan penggantian, kabel mesin yang ada biasanya dapat digunakan kembali jika dalam kondisi baik.

Q3: Motor servo dan amplifier FANUC mana yang menggunakan A860-0365-V501?

Pulse coder ini dipasang pada motor servo AC seri FANUC Alpha i (seri A06B-0xxx dengan penunjukan encoder aI64). Ia bekerja dengan amplifier servo seri FANUC αi dan αiS dan kompatibel dengan kontrol CNC dalam keluarga 0i, 16i, 18i, 21i, 30i, 31i, dan 32i. Konfirmasikan dengan nomor suku cadang pelat nama motor sebelum memesan.

Q4: Apa arti "teruji" untuk pulse coder bekas?

Pulse coder yang teruji telah diverifikasi secara elektrik pada sistem drive servo FANUC yang sebenarnya — mengonfirmasi bahwa keluaran saluran A, B, dan Z ada, bersih, dan berfase dengan benar pada kecepatan operasi. Ini lebih bermakna daripada pemeriksaan visual atau kontinuitas sederhana dan mengonfirmasi rakitan sensor optik dan elektronik berfungsi seperti yang dirancang.

Q5: Bisakah A860-0365-V501 diperbaiki jika terjadi kesalahan?

Ya — layanan perbaikan motor dan encoder FANUC spesialis dapat mengganti bantalan, memasang kembali disk optik, dan memperbaiki kerusakan konektor pada pulse coder aI64. Perbaikan adalah jalur yang layak ketika rumah encoder dan disk optik utuh tetapi kegagalan bantalan atau kerusakan konektor telah membuat unit tidak berfungsi. Untuk unit dengan kerusakan disk fisik atau rumah retak, penggantian adalah pilihan praktis.
