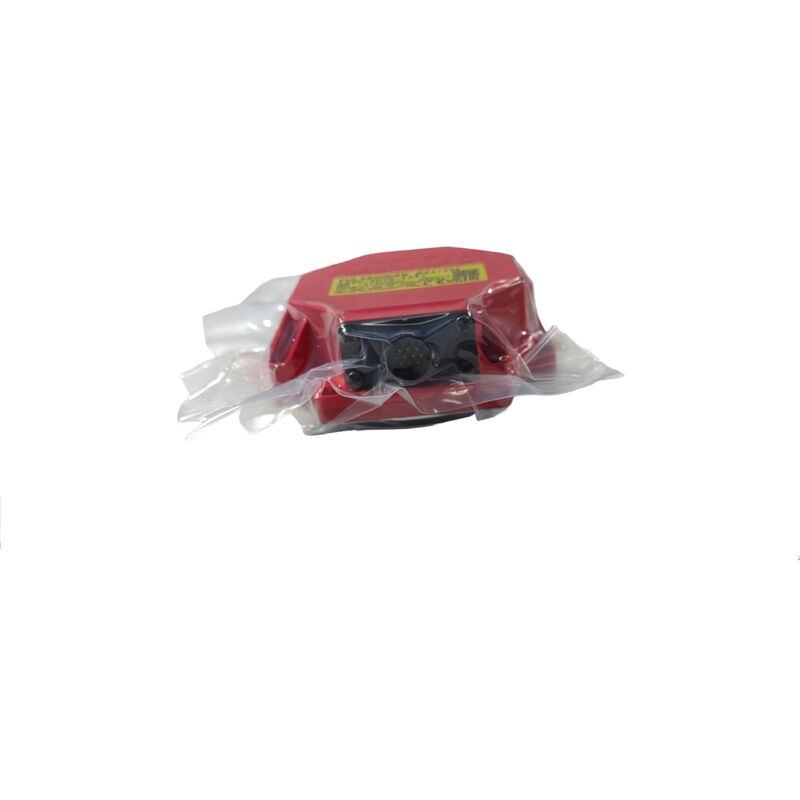

FANUC A860-2120-T511 Spindle Motor Encoder Alpha i BZi Sensor untuk FANUC AC Spindle Systems

Ketika spindle CNC tidak akan berorientasi, mengetuk kaku menghasilkan benang yang buruk, atau kontrol melemparkan sensor spindle alarm, masalah sering ditelusuri kembali ke satu komponen: spindle motor encoder.FANUC A860-2120-T511is the factory-matched feedback sensor for FANUC's Alpha i series AC spindle motors — a magnetic gear-tooth sensor that gives the spindle amplifier the continuous speed and position data it needs to run orientation, sumbu C, dan siklus feed yang disinkronkan dengan keyakinan.

Apa sebenarnya encoder ini

A860-2120-T511 milik FANUCKeluarga sensor Alpha i BZi (BZ) sebuah jalur unit sensor magnetik yang dirancang khusus untuk umpan balik motor spindle AC dalam ekosistem FANUC CNC.sensor BZi membaca gigi dari cincin gigi presisi yang dipasang pada poros spindle motor, menghasilkan sinyal frekuensi tinggi yang dikonversi oleh drive spindle menjadi data kecepatan dan posisi sudut.

Pendekatan sensing magnetik ini memberikan sensor BZi keunggulan praktis di lingkungan yang keras dari motor spindle: tidak terpengaruh oleh kabut minyak, debu logam,atau getaran dan siklus termal yang mencirikan aplikasi spindle industri yang berjalan pada rpm tinggi yang berkelanjutan.

Spesifikasi Teknis

Arsitektur Sensor BZi √ Deteksi Gigi Magnetik

Teknologi sensor BZi dari FANUC bekerja pada prinsip yang sederhana namun dapat diandalkan. cincin bergantian dipasang dengan presisi pada poros spindle motor dan berputar dengannya. kepala sensor BZi,diikat pada bodi motor, mendeteksi melewati setiap gigi secara magnetik dan menghasilkan denyut proporsional dengan kecepatan poros dan posisi sudut.

Metode penghitungan gigi gigi ini memiliki desain yang kuat. celah deteksi relatif toleran terhadap kontaminasi dibandingkan dengan sensor optik,dan medan magnet tidak terganggu oleh semprotan pendingin, uap minyak, dan swarf yang tak terelakkan menemukan jalan mereka ke lingkungan spindle kecepatan tinggi. FANUC's technical guidance for the BZi series specifically warns against magnetic dust accumulating on the gear teeth — and recommends periodic air blowing during maintenance — which confirms just how close to the cutting environment these sensors operate.

Apa yang Dapat Dilakukan Dengan Umpan Balik Spindle

A860-2120-T511 tidak hanya berjalan di latar belakang setiap fungsi spindle bernilai tinggi pada mesin yang dikendalikan FANUC tergantung pada umpan balik spindle yang akurat dan latensi rendah:

Orientasi SpindleJika tidak ada data sensor yang bersih, spindel akan melampaui posisi target atau berburu.

Tapping yang kakuPengontrol menghitung pitch benang dengan mengoreksi pulsa enkoder spindle dengan posisi servo.Sebuah kesalahan sensor di sini menghasilkan pitch benang yang salah atau keran rusak.

Posisi sumbu CPada pusat putaran pabrik, spindle berfungsi sebagai sumbu putar yang dikendalikan.Umpan balik posisi dari sensor BZi memungkinkan penggerak spindle untuk mempertahankan posisi sudut di bawah beban pemotongan.

Threading dan Feed SynchronizationPada mesin bubut, data kecepatan spindle langsung masuk ke dalam perhitungan siklus threading G32/G76.Degradasi sensor spindle biasanya muncul pertama sebagai pitch benang yang tidak teratur sebelum berkembang menjadi kesalahan langsung.

Keluarga Sensor Alpha i BZi Seri A860-2120

Seri A860-2120 mencakup beberapa varian konektor dan kabel dari kumpulan sensor Alpha i BZi.

• Seri V(misalnya, A860-2120-V004, A860-2120-V005) Varian perakitan sensor, biasanya tanpa kabel atau dengan konektor alternatif
• Seri T(misalnya, A860-2120-T401, A860-2120-T511)

PeraturanT511varian datang dengan kabel dan colokan yang sudah terpasang sebelumnya, siap untuk pemasangan langsung dan koneksi ke motor spindle dan amplifier tanpa perakitan tambahan.Untuk tim pemeliharaan mengganti sensor yang rusak, ini menghemat waktu pemasangan yang signifikan dibandingkan dengan membangun kembali terminasi konektor di lapangan.

Mesin CNC di mana encoder ini ditemukan

FANUC Alpha i spindle motor dengan keluarga sensor A860-2120 BZi dipasang di seluruh rantai peralatan CNC yang diproduksi selama tahun 2000-an hingga saat ini:

Pusat Mesin CNCPusat pemesinan horizontal dan vertikal dari Mazak, Makino, DMG Mori, Okuma, Doosan dan produsen lain yang menggunakan kontrol seri FANUC 0i, 16i, 18i atau 30i

Mesin pemotong CNC dan pusat pemutar∆ pusat putar dua sumbu dan multi sumbu di mana umpan balik kecepatan spindle mengatur siklus threading dan permukaan bagian

Pusat Mills-TurnMesin multitasking yang membutuhkan posisi spindle sumbu C dan sinkronisasi alat penggerak

Jalur Mesin Khusus√ kepala spindle jalur transfer dan mesin alat khusus dengan drive spindle FANUC dalam seri SPM

Pemasangan Sensor

Sensor BZi membutuhkan pengaturan celah udara yang tepat antara kepala sensor dan gigi cincin gigi. celah yang terlalu luas dan amplitudo sinyal turun, yang menyebabkan kesalahan deteksi intermiten.Terlalu sempit dan kontak fisik selama ekspansi termal atau getaran dapat merusak sensor.

Prosedur pemasangan FANUC melibatkan sentralisasi sensor menggunakan layar diagnostik amplifier sambil memutar spindle perlahan, kemudian mengunci pemasangan setelah sinyal stabil.Langkah pusat ini adalahwajib setelah setiap penggantian sensorDan itu juga mengapa kabel pra-kabel varian T511 berguna, karena menghilangkan satu variabel dari proses instalasi.

FAQ

T1: Fungsi apa yang dilakukan A860-2120-T511 pada mesin CNC FANUC?

Ini adalah posisi motor spindle dan kecepatan umpan balik sensor. itu mendeteksi melewati gigi gigi pada poros motor dan mengirim data ini ke amplifier spindle FANUC,yang menggunakannya untuk kontrol kecepatan spindle, orientasi, sinkronisasi ketukan kaku, dan fungsi posisi sumbu C.

T2: Penguat spindle FANUC dan kontrol CNC mana yang kompatibel dengan sensor ini?

A860-2120-T511 dirancang untukFANUC seri Alpha i AC spindle motorIni kompatibel dengan sistem CNC diFANUC 0i, 16i, 18i, 21i, 30i, 31i, dan 32iSelalu konfirmasi dengan tanda nama motor dan dokumentasi amplifier sebelum memesan.

T3: Apakah sensor perlu kalibrasi atau penyesuaian setelah diganti?

Ya. setelah memasang A860-2120-T511,prosedur centering diperlukanuntuk mengatur celah udara yang benar antara kepala sensor dan cincin gigi. Hal ini dilakukan dengan menggunakan tampilan diagnostik amplifier spindle sambil memutar spindle pada kecepatan rendah.Melewatkan langkah ini menyebabkan kesalahan deteksi dan spindle alarm.

T4: Apa yang menyebabkan sensor ini gagal, dan apa tanda-tanda peringatan?

Penyebab umum termasuk keausan bantalan pada motor yang memungkinkan aliran poros yang berlebihan, kontaminasi cincin gigi dengan swarf magnetik, kerusakan kabel dari panas atau pendingin, dan korosi konektor.Tanda peringatan termasuk kegagalan orientasi spindle intermiten, kedalaman tap kaku yang tidak konsisten, alarm sensor spindle (kode alarm SV atau SP pada sistem FANUC), dan kecepatan spindle yang tidak stabil pada rpm rendah.

Q5: Apa perbedaan antara T-suffix dan V-suffix varian dari seri A860-2120?

Keduanya adalah kumpulan sensor Alpha i BZi untuk motor yang sama.V-sufiksVarian (misalnya, A860-2120-V004, V005) adalah unit sensor biasanya tanpa cincin pemasangan atau dengan konfigurasi kabel alternatif.T-sufiksvarian (misalnya, A860-2120-T511) mencakup kabel terintegrasi dan konektor, siap untuk pemasangan langsung plug-in.Konfirmasi varian yang diperlukan terhadap nomor bagian sensor yang ada di motor sebelum membeli.
