FANUC A860-0300-T001 Pulse Coder — Encoder Inkremental 2000 PPR untuk Motor Servo DC FANUC

Beberapa mesin CNC dari tahun 1980-an dan awal 1990-an masih memproduksi suku cadang hingga saat ini. Mesin-mesin tersebut dibuat untuk tahan lama, dan agar tetap beroperasi berarti harus mencari komponen yang sudah tidak diproduksi selama puluhan tahun. FANUC A860-0300-T001 — pulse coder inkremental 2000 pulsa yang dipasang pada seri motor servo DC FANUC asli — adalah jenis suku cadang tersebut.

Ini adalah perangkat umpan balik yang dipasang pabrik untuk motor servo DC sikat generasi pertama FANUC, dan tetap menjadi unit pengganti yang tepat bagi tim pemeliharaan yang menjaga mesin-mesin ini tetap berproduksi.

Fungsi Encoder Ini

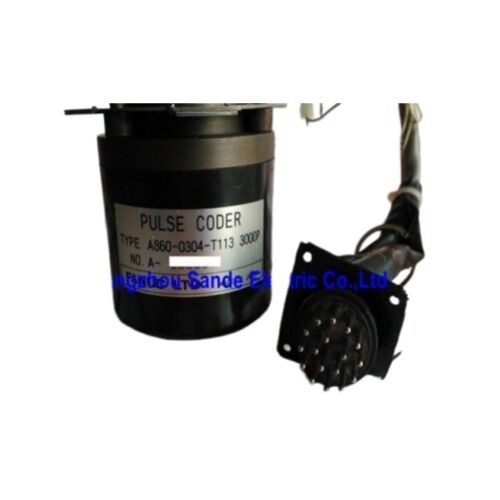

A860-0300-T001 adalah pulse coder inkremental 2000 PPR yang dipasang di bagian belakang motor servo DC FANUC, terhubung langsung ke poros motor untuk memberikan umpan balik posisi dan kecepatan berkelanjutan ke pengontrol CNC. Setiap putaran, ia menghasilkan 2.000 pulsa pada saluran A dan B kuadratur, ditambah satu pulsa referensi pada saluran Z — format output RS-422 diferensial standar yang dirancang untuk diterima oleh kontrol CNC seri 3 dan 6 FANUC.

Tanpa pulse coder yang berfungsi, drive servo FANUC tidak memiliki loop posisi untuk ditutup. Sumbu entah akan langsung mengalami kesalahan atau, lebih buruk lagi, berjalan tanpa kendali. Mengganti A860-0300-T001 yang aus atau rusak biasanya merupakan cara tercepat untuk memulihkan sumbu servo DC yang mengalami kesalahan.

Spesifikasi Teknis

Era Motor Servo DC — Tempat Suku Cadang Ini Berada

FANUC memperkenalkan lini motor servo DC-nya pada akhir tahun 1970-an dan memproduksinya sepanjang tahun 1980-an hingga awal 1990-an sebelum beralih ke sistem servo AC. Motor-motor ini — diidentifikasi dengan penutup hitam-kuning yang khas dan penamaan model seperti 5M, 10M, 20M, dan 30M — dipasang pada generasi pusat permesinan, mesin frais, dan mesin bubut yang dikontrol FANUC yang masih aktif digunakan di bengkel dan fasilitas pemeliharaan di seluruh dunia.

A860-0300-T001 adalah konfigurasi pulse coder standar untuk motor-motor ini. Terletak di bagian belakang badan motor, terhubung langsung ke poros, dan berkomunikasi dengan amplifier servo melalui kabel berpelindung yang berakhir pada konektor 20-29P. Pasangan saluran diferensial A, B, dan Z membawa data posisi; pin OH1 dan OH2 memantau suhu stator motor dan dapat memicu pematian termal pada tingkat drive sebelum kumparan terlalu panas.

Memahami Output 2000 PPR

Pada 2.000 pulsa per putaran pada saluran A dan B, sistem kontrol FANUC dapat mencapai resolusi posisi 1/2000 putaran per pulsa — dan dengan penghitungan kuadratur (baik tepi naik maupun turun dari kedua saluran), hitungan efektif dapat mencapai 8.000 hitungan per putaran pada tingkat kontrol. Untuk aplikasi sumbu umpan yang ditenagai oleh motor-motor ini — pergerakan meja, pergerakan sadel, pemosisian slide silang — resolusi ini sangat cocok dengan pitch bola sekrup dan toleransi pemosisian yang dituntut oleh keluarga kontrol FANUC 3 dan 6.

Saluran Z mengeluarkan satu pulsa referensi per putaran, yang digunakan oleh pengontrol CNC selama homing pergeseran grid untuk menetapkan titik referensi mekanis yang tepat dan dapat diulang untuk setiap sumbu. Pulsa Z yang bersih dan konsisten sangat penting untuk akurasi homing yang andal di seluruh restart mesin.

Output RS-422 Diferensial — Apa Artinya untuk Pengkabelan

A860-0300-T001 mengeluarkan semua sinyal sebagai pasangan diferensial — setiap saluran memiliki jalur positif dan komplemen terbaliknya. Arsitektur diferensial ini memberikan penolakan noise yang kuat pada jalur kabel, membuatnya cocok untuk interior kabinet mesin CNC yang berisik secara elektrik. Penerima di ujung amplifier servo mengurangi kedua jalur, yang memperkuat sinyal dan membatalkan noise mode umum apa pun yang tertangkap di sepanjang kabel.

Untuk aplikasi retrofit atau drive pihak ketiga mana pun, pasangan komplementer (A−, B−, Z−) dapat dibiarkan tidak terhubung jika drive penerima hanya menerima input tunggal — meskipun melakukan hal tersebut akan menghilangkan keuntungan kekebalan noise yang disediakan oleh pensinyalan diferensial.

Seri A860-0300 — Memilih Varian yang Tepat

Seri A860-0300 mencakup tiga jumlah pulsa di seluruh faktor bentuk fisik yang sama:

• A860-0300-T001 — 2.000 pulsa per putaran
• A860-0300-T002 — 2.500 pulsa per putaran
• A860-0300-T003 — 3.000 pulsa per putaran

Varian yang tepat untuk motor tertentu ditentukan oleh konfigurasi motor asli, bukan oleh preferensi pribadi. Mencampur resolusi pulse coder dengan CNC yang mengharapkan jumlah pulsa tertentu akan mengakibatkan kesalahan penskalaan sumbu atau kesalahan terkait parameter. Selalu cocokkan pengganti dengan nomor suku cadang asli pada motor atau catatan pemeliharaannya.

Aplikasi yang Didukung Encoder Ini

Mesin Frais CNC — pemosisian sumbu X, Y, dan Z pada pusat permesinan vertikal dan horizontal yang dikontrol FANUC dari generasi 1980-an

Pusat Pembubutan CNC — umpan balik servo sumbu Z dan X pada mesin bubut yang dikontrol FANUC menggunakan drive servo DC

Mesin Bor Jig — pemosisian presisi pada aplikasi pengeboran akurasi tinggi di mana sistem servo DC adalah standar

Jalur Transfer — mesin transfer multi-stasiun yang dibangun di sekitar teknologi servo DC FANUC di lingkungan otomotif dan manufaktur berat

Proyek Retrofit — sistem servo pihak ketiga dan pengontrol retrofit yang menerima input encoder kuadratur RS-422 diferensial 5V sering kali dapat bekerja dengan sinyal output pulse coder ini

FAQ

T1: Apakah A860-0300-T001 encoder absolut atau inkremental?

Ini adalah encoder inkremental. Ia menghasilkan pulsa posisi saat poros berputar tetapi tidak menyimpan data posisi absolut saat daya dimatikan. Pengontrol CNC FANUC membangun kembali posisi referensi sumbu selama homing pada setiap startup mesin menggunakan pulsa Z (penanda) dikombinasikan dengan sakelar batas home.

T2: Motor servo DC FANUC mana yang menggunakan A860-0300-T001?

Pulse coder ini dipasang pabrik pada seri motor servo DC FANUC — Model 5M, 10M, 20M, 30M, dan 30M-2K, diidentifikasi dengan nomor suku cadang seri A06B. Ini adalah motor servo DC sikat generasi pertama, berbeda dari keluarga motor servo AC FANUC yang lebih baru. Jika motor Anda memiliki nomor tipe A06B-06xx dengan penunjukan DC, A860-0300-T001 kemungkinan adalah encoder yang tepat.

T3: Kontrol CNC mana yang kompatibel dengan pulse coder ini?

A860-0300-T001 dirancang untuk Sistem CNC FANUC 3 dan Sistem 6 pengontrol, yang merupakan platform CNC utama yang dipasangkan dengan drive servo DC FANUC pada era itu. Output RS-422 diferensial 5V-nya adalah format standar, dan dapat berinteraksi dengan banyak drive servo modern dan pengontrol retrofit yang menerima sinyal encoder kuadratur diferensial.

T4: Apa perbedaan antara A860-0300-T001, T002, dan T003?

Ketiganya adalah pulse coder inkremental diferensial 5V dalam housing fisik yang sama, hanya berbeda dalam resolusi: T001 = 2.000 PPR, T002 = 2.500 PPR, dan T003 = 3.000 PPR. Varian yang tepat ditentukan oleh konfigurasi motor dan kontrol asli — mengganti resolusi yang berbeda akan menyebabkan kesalahan penskalaan posisi sumbu kecuali parameter drive dan kontrol dihitung ulang agar sesuai.

T5: Bisakah A860-0300-T001 diperbaiki jika rusak?

Ya — layanan perbaikan khusus yang memahami pulse coder FANUC dapat memulihkan unit yang rusak dengan mengganti bantalan yang aus, memperbaiki rakitan disk optik, dan menyolder ulang pin konektor yang rusak. Mengingat suku cadang ini tidak lagi diproduksi, perbaikan sering kali merupakan jalur yang paling praktis selain mencari unit bekas yang teruji atau stok baru lama. Unit yang diperbaiki harus diuji secara fungsional terhadap motor yang berfungsi baik sebelum dikembalikan ke layanan.
