Sekilas

Nomor Suku Cadang: A860-0300-T002 (juga disebut sebagai A8600300T002)

Deskripsi: Encoder Pulsa DC 2500 — Pulse Coder Inkremental

Tipe: Encoder putar inkremental (faktor bentuk pancake)

Kompatibilitas: Motor servo sumbu DC FANUC Yellow Cap dan Black Cap — Seri Model 0M, 5M, 10M, 20M, 30M (penandaan motor Bx12)

Apa Encoder Ini dan Dari Mana Asalnya

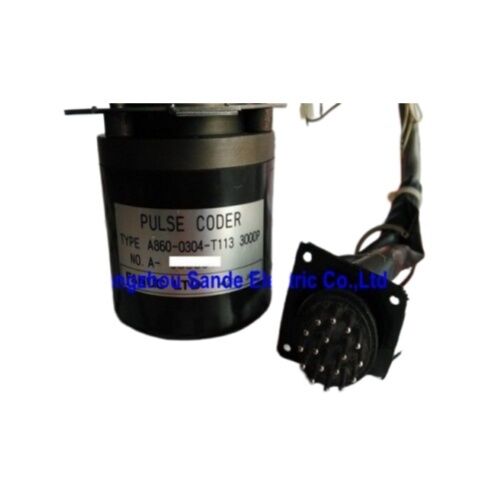

Motor FANUC A860-0300-T002 adalah encoder putar inkremental 2.500 pulsa per putaran — yang umum disebut di lapangan sebagai pulse coder pancake — dirancang untuk digunakan dengan motor servo FANUC generasi pertama DC brush. Motor-motor ini, yang dapat diidentifikasi dari tutup ujung kuning atau hitamnya yang khas, merupakan tulang punggung penggerak mesin perkakas CNC FANUC sepanjang tahun 1980-an hingga awal 1990-an. Motor-motor ini menggerakkan pusat permesinan, mesin frais, dan pusat pembubutan yang menjalankan kontrol CNC FANUC Seri 3 dan Seri 6, di antaranya.

A860-0300-T002 dipasang di bagian belakang bodi motor servo DC ini (penandaan Bx12), berada dalam rumah berbentuk cakram ringkas yang memberikannya deskripsi "pancake" yang digunakan di lapangan. Encoder ini mengirimkan sinyal fase kuadratur A/B ditambah pulsa indeks satu putaran saluran Z kembali ke penggerak servo, memberikan kontrol CNC informasi kecepatan dan referensi posisi per putaran untuk pemosisian sumbu dan kontrol laju umpan.

Dalam keluarga A860-0300, varian T002 ini memiliki 2.500 pulsa per putaran. Saudara-saudaranya adalah T001 (2.000 ppr) dan T003 (3.000 ppr). Memilih jumlah pulsa yang benar sangat penting — memasang encoder dengan resolusi yang salah akan mengganggu kalibrasi kecepatan dan posisi penggerak dan akan menghasilkan kesalahan pelacakan atau alarm kecepatan pada kontrol.

Referensi Teknis

Warisan Motor DC Yellow Cap dan Black Cap

Motor servo DC FANUC mewakili generasi pertama perangkat keras penggerak internal perusahaan — dibangun dan diterapkan pada saat teknologi AC tanpa sikat masih dalam tahap pematangan untuk aplikasi mesin perkakas. Dua varian fisik menjadi standar di seluruh basis terpasang FANUC selama era ini:

Motor Yellow Cap datang lebih dulu. Motor ini menggunakan umpan balik pulse coder generasi awal dan dipasangkan dengan unit amplifier penggerak FANUC 0632, 0641, 0642, dan yang setara. Model motor dalam kelompok ini berkisar dari rangka 00M dan 0M yang kecil hingga konfigurasi 20M dan 30M yang lebih besar.

Motor Black Cap menyusul, berbagi arsitektur DC sikat dasar yang sama tetapi dengan rumah mekanis yang diperbarui dan elektronik penggerak yang disempurnakan. Kedua generasi menggunakan keluarga pulse coder pancake yang dipasang di belakang yang sama, dan A860-0300-T002 melayani keduanya.

Saat ini, sejumlah besar motor ini masih beroperasi di seluruh dunia. Mesin perkakas yang dibangun pada tahun 1980-an — Makino, Kitamura, Mori Seiki, Cincinnati, dan banyak lainnya — menggunakan penggerak DC FANUC dan masih beroperasi di bengkel dan fasilitas manufaktur yang tidak memiliki alasan kuat untuk mengganti mesin yang secara mekanis masih baik. Untuk setiap mesin tersebut, pulse coder adalah barang habis pakai perawatan. Bantalan aus, cakram optik rusak, konektor berkarat. Ketika encoder rusak, mesin berhenti — dan A860-0300-T002 adalah yang mengembalikannya.

Mengapa Pengadaan Massal Masuk Akal

Bagi distributor, dealer mesin perkakas, organisasi layanan, dan fasilitas yang memelihara armada mesin motor DC FANUC lama, menyimpan A860-0300-T002 dalam jumlah besar adalah keputusan manajemen risiko yang mudah.

Beberapa faktor membuat inventaris massal praktis dan logis secara komersial:

Pasokan terbatas dan menurun. Motor DC FANUC dan pulse coder terkait sudah lama tidak diproduksi. Stok global unit A860-0300-T002 asli tidak diisi ulang — setiap unit yang terjual atau dikonsumsi mengurangi kumpulan yang tersedia. Harga untuk stok baru-lama yang tersisa terus meningkat seiring basis terpasang terus menuntut penggantian sementara pasokan berkurang.

Kegagalan encoder dapat diprediksi dan sering terjadi. Encoder pancake pada motor DC ini adalah rakitan optik presisi dengan bantalan. Setelah puluhan tahun layanan berkelanjutan, keausan bantalan dan degradasi elemen optik adalah mode kegagalan normal. Mesin apa pun yang beroperasi dengan perangkat keras encoder asli membawa risiko laten. Fasilitas yang melayani banyak mesin dari era ini tahu dari pengalaman bahwa kegagalan encoder cenderung terjadi bersamaan — mengganti satu biasanya berarti yang lain akan menyusul dalam beberapa bulan.

Biaya downtime membenarkan stok. Biaya operasional penghentian mesin yang tidak terencana — jam produksi yang hilang, pengadaan darurat dengan harga premium, pengiriman dipercepat — secara konsisten melebihi biaya penyimpanan suku cadang encoder di rak. Bagi perusahaan layanan yang merespons kerusakan darurat, memiliki unit di tangan adalah keuntungan kompetitif dan finansial yang langsung.

Alternatif pihak ketiga ada tetapi yang asli lebih disukai. Encoder pengganti langsung dari pemasok khusus dapat menggantikan A860-0300-T002 ketika stok OEM tidak tersedia. Namun, banyak fasilitas dan jaringan layanan OEM menentukan perangkat keras FANUC asli untuk alasan garansi, dokumentasi, dan keandalan. Ketika unit OEM tersedia dalam jumlah besar dengan harga pasar saat ini, membangun stok sebelum kelangkaan masuk akal secara praktis.

Panduan Varian Pulse Coder Seri A860-0300

Pencocokan jumlah pulsa dengan spesifikasi encoder asli adalah wajib. Penguatan loop kecepatan dan posisi penguat penggerak dikalibrasi ke jumlah pulsa encoder. Mengganti resolusi yang berbeda tanpa memparameterisasi ulang penggerak servo akan menghasilkan penskalaan kecepatan yang salah dan kesalahan pemosisian yang tidak dapat diselesaikan hanya dengan penyetelan.

Catatan Pemasangan untuk Teknisi Lapangan

A860-0300-T002 dipasang di bagian belakang bodi motor DC melalui braket encoder dan kopling fleksibel yang menghubungkan poros encoder ke poros motor. Beberapa poin perlu diperhatikan selama pemasangan:

Penyelarasan kopling. Kopling fleksibel antara poros motor dan poros encoder harus dipusatkan dengan benar. Ketidaksejajaran memperkenalkan kebisingan periodik pada saluran A/B yang muncul sebagai riak kecepatan dan, pada kecepatan yang lebih tinggi, dapat memicu alarm kesalahan kecepatan pada penggerak. Periksa run-out pada poros encoder setelah perakitan.

Penyegelan konektor. Konektor melingkar tipe MS pada A860-0300-T002 dirancang untuk menahan masuknya cairan pendingin saat terpasang sepenuhnya dan terkunci. Koneksi konektor yang tidak lengkap — penyebab umum kebisingan sinyal dan kesalahan encoder intermiten — memungkinkan kelembaban masuk ke jalur sinyal. Setelah penggantian, pastikan konektor terpasang sepenuhnya dan cincin pengunci aman.

Referensi titik nol. Karena ini adalah encoder inkremental, tidak ada posisi absolut yang tersimpan. Setelah penggantian encoder apa pun, mesin harus menyelesaikan siklus pengembalian referensi penuh (pengembalian titik nol) pada sumbu yang terpengaruh sebelum operasi normal dapat dilanjutkan. Pulsa Z menetapkan referensi per putaran; CNC membangun hitungan posisi absolutnya dari sana.

Pemeriksaan parameter penguat penggerak. Pada elektronik penggerak FANUC lama (terutama unit dalam keluarga 6047 dan yang serupa), jumlah pulsa encoder diatur oleh parameter atau sakelar DIP. Pastikan penggerak dikonfigurasi untuk 2.500 pulsa per putaran sebelum menjalankan sumbu setelah penggantian encoder. Pengaturan yang tidak cocok pada penggerak tidak akan merusak perangkat keras tetapi akan menghasilkan kesalahan pemosisian kasar yang segera terlihat selama siklus pengujian.

FAQ

Q1: Model motor servo DC FANUC mana yang kompatibel dengan A860-0300-T002, dan bagaimana cara mengonfirmasi motor saya menggunakan jumlah pulsa spesifik ini?

A860-0300-T002 dirancang untuk motor servo DC brush FANUC dengan penandaan encoder Bx12 — mencakup keluarga motor Yellow Cap dan Black Cap dalam ukuran model 0M, 5M, 10M, 20M, dan 30M. Cara paling andal untuk mengonfirmasi jumlah pulsa yang benar untuk motor tertentu adalah dengan memeriksa pelat nama motor dan bodi encoder asli. Encoder itu sendiri akan memiliki jumlah pulsanya (2500P atau yang setara) yang ditandai pada label rumahnya. Jika encoder asli hilang atau rusak, dokumentasi perawatan mesin atau pengaturan parameter penggerak FANUC untuk sumbu akan menentukan resolusi encoder. Menggunakan encoder 2.500 pulsa pada mesin yang diparameterisasi untuk 2.000 atau 3.000 pulsa akan menghasilkan kesalahan pemosisian dan kecepatan; jumlah pulsa harus sesuai dengan konfigurasi penggerak.

Q2: Apakah A860-0300-T002 encoder absolut atau encoder inkremental, dan apa artinya itu bagi operasi mesin setelah penggantian?

Ini adalah encoder inkremental — ia menghasilkan sinyal kuadratur A/B dan pulsa indeks Z satu putaran, tetapi tidak menyimpan atau mempertahankan posisi sumbu saat daya dimatikan. Ini memiliki konsekuensi praktis langsung: setelah setiap penggantian encoder (dan setelah setiap siklus daya pada mesin tanpa retensi posisi absolut), mesin harus melakukan pengembalian referensi (pengembalian titik nol) pada sumbu yang terpengaruh sebelum CNC dapat menetapkan posisi yang diketahui. CNC menggunakan pulsa Z encoder sebagai referensi per putaran dan menghitung pulsa dari sana. Tidak ada cadangan baterai yang terlibat dan tidak ada posisi tersimpan yang hilang — sumbu hanya perlu di-home ulang setelah pemasangan. Mesin yang menjalankan perangkat keras FANUC generasi ini biasanya memiliki operasi pengembalian titik referensi khusus di CNC, dan operator diminta untuk menyelesaikannya sebelum beralih ke mode otomatis.

Q3: Bisakah encoder pengganti pihak ketiga menggantikan A860-0300-T002 asli, dan apa saja pertukarannya?

Encoder pengganti pihak ketiga yang dirancang sebagai pengganti langsung untuk A860-0300-T002 tersedia secara komersial dan digunakan dalam pekerjaan servis ketika unit OEM tidak dapat diperoleh. Unit pihak ketiga yang dirancang dengan baik mereplikasi dimensi mekanis, antarmuka kopling poros, tipe konektor, dan format keluaran listrik dari yang asli. Perbedaan operasional, ketika pengganti ditentukan dengan benar, minimal. Pertukaran yang perlu dipertimbangkan adalah: perangkat keras FANUC asli menawarkan kompatibilitas yang diketahui tanpa ketidakpastian integrasi dan lebih disukai dalam skenario garansi OEM atau di mana dokumentasi suku cadang yang tepat yang digunakan diperlukan; unit pihak ketiga mungkin menggunakan bantalan tersegel modern yang menawarkan umur lebih panjang di lingkungan yang terkontaminasi; dan dalam situasi di mana stok OEM dengan biaya yang wajar tersedia, itu tetap menjadi pilihan berisiko lebih rendah. Untuk stok massal, unit A860-0300-T002 asli umumnya lebih disukai justru karena menghilangkan ketidakpastian spesifikasi di seluruh armada mesin.

Q4: Penggerak FANUC saya menunjukkan alarm kecepatan atau pemosisian segera setelah penggantian encoder dengan apa yang tampaknya merupakan A860-0300-T002 yang benar. Apa yang harus diperiksa terlebih dahulu?

Ada empat penyebab umum alarm yang muncul segera setelah pemasangan encoder. Pertama, pastikan penguat penggerak diparameterisasi untuk 2.500 pulsa per putaran — pada penggerak FANUC lama ini sering diatur berdasarkan nomor parameter atau sakelar DIP fisik pada modul penggerak itu sendiri, dan pengaturan yang salah akan menghasilkan kesalahan penskalaan kecepatan sistematis bahkan dengan encoder yang berfungsi. Kedua, periksa kopling antara poros encoder dan poros motor — kopling yang tidak sejajar atau tidak cukup kencang memperkenalkan kebisingan dan putus pada saluran A/B. Ketiga, periksa kabel umpan balik dan konektor untuk kontinuitas dan pemasangan yang aman di konektor encoder dan antarmuka penggerak. Terakhir, pastikan pulsa Z ada dan bersih dengan mengamati sinyal dengan osiloskop pada konektor JF jika tersedia — pulsa Z yang hilang atau berisik menghasilkan kesalahan referensi dan dapat mencegah pengembalian nol yang berhasil, memicu alarm yang terlihat seperti kegagalan encoder tetapi sebenarnya adalah masalah integritas sinyal.

Q5: Untuk pengadaan massal, kondisi penyimpanan apa yang direkomendasikan untuk menjaga unit A860-0300-T002, dan berapa perkiraan umur simpan yang realistis?

Pulse coder FANUC generasi ini harus disimpan di lingkungan dalam ruangan yang kering dan stabil suhunya, idealnya antara 10°C dan 30°C dengan kelembaban relatif di bawah 70% dan tidak mengembun. Risiko degradasi utama selama penyimpanan adalah masuknya kelembaban ke rakitan optik dan korosi pada pin konektor MS — keduanya secara efektif dikendalikan dengan menyimpan unit dalam kemasan aslinya atau kantong anti-statis tertutup dengan desikan. Hindari area penyimpanan yang terkena getaran, yang dapat menyebabkan pengikisan pada dudukan cakram encoder dalam jangka waktu lama. Dalam kondisi penyimpanan yang tepat, unit dapat tetap dapat diservis selama bertahun-tahun; faktor pembatas biasanya adalah kondisi pelapisan pin konektor dan pra-beban bantalan internal, keduanya dapat dinilai selama inspeksi masuk sebelum pemasangan. Untuk stok bervolume tinggi, inspeksi berkala dan uji fungsi pada sampel unit yang disimpan dengan interval dua belas bulan memberikan peringatan dini tentang masalah terkait lingkungan penyimpanan sebelum unit dikirim ke pelanggan atau digunakan di lapangan.
