A860-0346-T001 Pembuat Kode Pulsa FANUC A8600346T001 A860-0346-T001

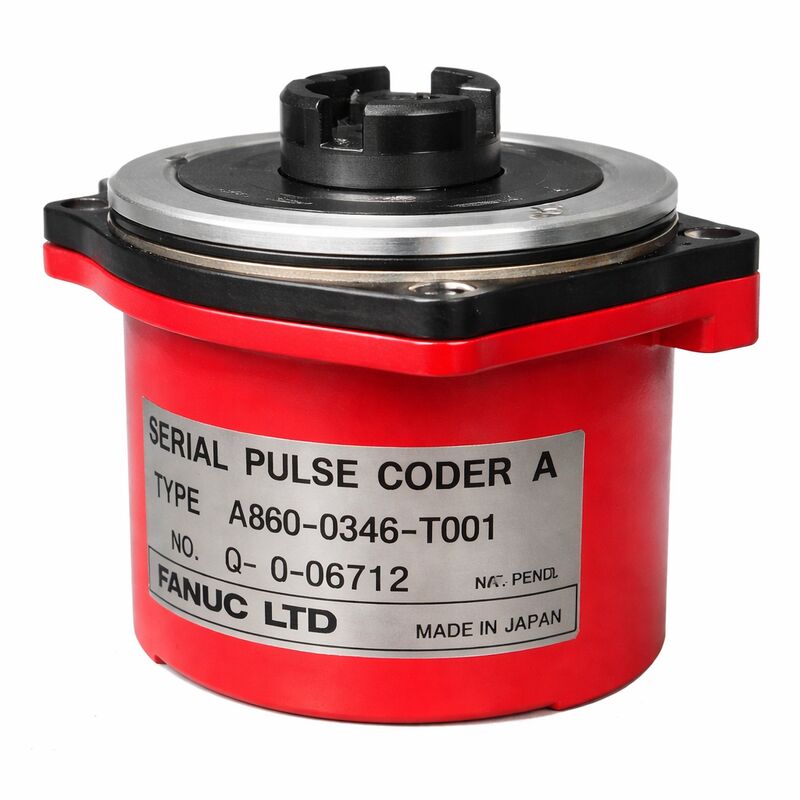

Fanuc A860-0346-T001 ∙ Serial Pulse Coder A ∙ Non-Alpha, D-Sub Connector, 40,000P Absolute, Red Cap, Fanuc AC S-Series Servo Motors

Gambaran umum

PeraturanFanuc A860-0346-T001adalah varian paling awal dan paling mendasar dalam A860-0346 Serial Pulse Coder A keluarga T001 akhiran yang menunjukkan versi dasar dalam seri.

Ini membawa rumah tutup plastik merah yang sama, 40.000 ppr mutlak Serial A arsitektur umpan balik, dan faktor bentuk motor-mounted yang mencirikan semua anggota dari rentang encoder A860-0346,tetapi dibedakan oleh konfigurasi konektor D-Sub di titik koneksi kabel.

Antarmuka D-Sub ini mencerminkan standar konektor dari mesin alat dan instalasi kabel yang spesifikasi varian ini.

Penunjukan "Non-Alpha" dalam dokumentasi Fanuc untuk encoder ini adalah konteks yang penting.

Non-Alpha berarti pengkode ini termasuk generasi pra-alpha ̇ servo motor AC seri S yang mendahului pengenalan seri servo motor alpha.

Untuk insinyur pemeliharaan yang menemukan mesin dengan motor seri S dan encoder ini, label "Non-Alpha" adalah pengidentifikasi generasi sistem: ini memberi tahu Anda amplifier, kontrol CNC,dan prosedur layanan berlaku, dan encoder seri alpha atau beta modern yang tidak kompatibel dengan instalasi ini.

Penamaan seri produk A860-0346 mencakup seluruh varian Serial Pulse Coder A untuk generasi motor seri S.

Dalam seri ini, the T001 is the foundational variant — the original form from which other T-suffix variants evolved as Fanuc adapted the connector style and mechanical details for different motor body sizes and machine builder specifications.

Mesin yang dibangun dengan pengkode T001 dari produksi awal seri S mesin mesin alat CNC motor-dilengkapi kemungkinan mesin di mana nomor bagian tertentu ini masih dibutuhkan hari ini.

Spesifikasi Utama

Posisi Produk Non-Alpha dalam Sejarah Fanuc Encoder

Generasi encoder Fanuc mengikuti generasi motor yang mereka dukung: encoder pulsa konvensional (inkremental, seri A860-0300) untuk servo motor DC dan AC paling awal;Serial Pulse Coder A (seri A860-0346) untuk motor AC seri S; enkoder seri alfa (A860-0360, keluarga A860-0370) untuk motor alfa; dan enkoder seri alpha i / beta i (keluarga A860-2000 dan A860-2020) untuk generasi saat ini.

A860-0346-T001 berada di tahap Serial A dari evolusi ini generasi di mana Fanuc pindah dari kereta api pulsa mentah ke komunikasi serial dan dari posisi tambahan ke posisi absolut,sementara masih menggunakan rumah topi merah yang telah menjadi akrab dari desain motor seri S.

Mesin yang dilengkapi dengan encoder A860-0346-T001 dibangun pada periode ketika banyak pusat pemesinan bervolume tinggi saat ini dipasang untuk pertama kalinya.

That these machines remain in production decades later speaks to the durability of the underlying motor and mechanical structure — but it also means the encoders on those motors are well into their service life, dan suku cadang seperti A860-0346-T001 sangat penting untuk menjaga aset produktif ini berjalan.

Konektor D-Sub Konteks Antarmuka Kabel

Konektor D-Sub pada A860-0346-T001 membedakannya dari varian A860-0346 berikutnya yang menggunakan gaya MS bulat atau jenis konektor lainnya.Konektor D-Sub umum digunakan dalam elektronik industri dan kabel mesin CNC pada era, menyediakan standar konektor yang dapat diandalkan dan tersedia secara luas dengan perlindungan kontak yang baik ketika dipasangkan dengan benar.

Kabel yang ada di mesin yang dibangun dengan encoder T001 akan berakhir di konektor D-Sub yang cocok di ujung encoder menggunakan varian T-suffix yang berbeda dengan jenis konektor yang berbeda akan membutuhkan adaptasi kabel.

Saat membeli pengkode T001 pengganti, konfirmasi bahwa konektor D-Sub ada dan tidak rusak pada unit pertukaran.

Kerusakan konektor ️ pin bengkok, klip rumah yang rusak, atau kontaminasi di rongga kontak ️ adalah hasil umum dari penanganan kasar di pasar suku cadang dan harus diperiksa sebelum dipasang.

FAQ

T1: Apa yang membedakan A860-0346-T001 dari T041 dan T101 dalam keluarga yang sama?

Ketiga adalah 40.000 ppr Serial Pulse Coder A absolute encoder dengan tutup merah yang sama dan Serial A protokol komunikasi.

T001 adalah varian dasar dengan konektor D-Sub; varian T041 dan T101 menggunakan jenis konektor yang berbeda dan memiliki rentang kompatibilitas model motor tertentu.

T101 dikonfirmasi untuk motor model 0S hingga 30S secara khusus; T001 adalah varian asli yang sesuai dengan rilis motor seri S awal.

These mechanical and connector differences mean the three variants are not directly interchangeable without first confirming that the connector and mounting dimensions of the replacement match the original installation.

T2: Produk ini digambarkan sebagai "Non-Alpha"? Apakah ini mempengaruhi CNC mana yang kompatibel?

Ya. "Non-Alpha" menunjukkan encoder ini milik generasi motor seri S, dan CNC yang berkomunikasi dengannya adalah yang dilengkapi dengan Serial Pulse Coder A kartu antarmuka:khususnya sistem kontrol servo digital Fanuc untuk seri Zero (0-C, 0-D) dan kontrol 16/18/21 Model A.

Motor seri alpha menggunakan enkoder alpha yang berkomunikasi pada protokol serial yang berbeda; motor alpha i menggunakan protokol serial yang lebih maju.

Menghubungkan non-alpha serial A encoder untuk amplifier yang dirancang untuk alpha seri umpan balik menghasilkan kesalahan ketidakcocokan amplifier tidak dapat mendekode Serial A protokol.pengkode, dan CNC harus semua milik generasi yang kompatibel.

T3: Dapatkah posisi absolut dipertahankan tanpa batas waktu, atau apakah hal itu merosot dari waktu ke waktu?

Posisi absolut dipertahankan selama baterai cadangan di servo amplifier atau unit baterai tetap di atas ambang debitnya.

Kimia baterai (biasanya sel primer lithium) memiliki umur yang terbatas biasanya tiga sampai lima tahun tergantung pada pola penggunaan,dengan operasi mesin terus menerus yang mengkonsumsi baterai lebih lambat daripada siklus daya yang seringKetika tegangan baterai turun ke ambang peringatan, CNC menghasilkan alarm BAT.

Baterai harus diganti sebelum mesin dimatikan untuk pemeliharaan yang diperpanjang, karena mengganti baterai saat mesin tetap hidup menghindari kehilangan data.Setelah data posisi hilang karena debit baterai penuh, prosedur pengembalian referensi menetapkan kembali datum.

T4: Apakah mungkin untuk menguji encoder A860-0346-T001 tanpa melepasnya dari motor?

Pengujian diagnostik dasar mungkin dilakukan di tempat. monitoring the servo feedback status during slow axis motion (using the diagnostic screen or servo diagnostic data) can reveal communication quality — clean serial data without retransmission requests indicates a healthy encoder.

Memeriksa konektor pengkode di ujung motor untuk tempat duduk yang aman dan kontak yang bersih adalah langkah pertama yang tidak invasif.

Namun, untuk evaluasi encoder yang definitif, terutama ketika adanya kecurigaan kontaminasi, keausan disk, atau kerusakan bantalan, the motor must be removed and the encoder tested on a dedicated serial A test rig with oscilloscope verification of the serial output under rotation — a proper workshop test that cannot be replicated in-situ.

T5: Apa pilihan layanan yang tersedia untuk situasi mesin yang melibatkan encoder ini?

Pertukaran adalah rute pemulihan tercepat: Pertukaran A860-0346-T001 yang diuji dan dijamin (atau alternatif yang dikonfirmasi kompatibel) dapat dikirim dan dipasang dalam beberapa jam di wilayah di mana stok tersedia.

Kirimkan motor lengkap dengan encoder yang rusak ke penyedia layanan spesialis ini memungkinkan perubahan encoder, pemeriksaan bantalan, tes resistensi gulungan,dan pemeriksaan isolasi yang akan dilakukan sebagai pembaharuan motor lengkap daripada hanya pertukaran encoder, yang merupakan praktik yang lebih baik untuk motor di zaman ini.

Jika stok pertukaran tidak tersedia, sumber A860-0346-T001 dari saluran surplus adalah alternatif unit surplus harus diuji secara listrik pada rig seri A sebelum dipasang,karena pemeriksaan fisik saja tidak cukup untuk mengkonfirmasi fungsionalitas encoder.
