A860-0346-T041 Pembuat Kode Pulsa FANUC A8600346T041 A860-0346-T041

Fanuc A860-0346-T041 | Serial Pulse Coder A — 40.000P Absolut, Tutup Merah, Motor Servo AC Fanuc Seri S, CNC Zero / 16 / 18 / 21

Gambaran Umum

The Fanuc A860-0346-T041 adalah varian Serial Pulse Coder A dari keluarga A860-0346, berbagi penutup plastik merah dan arsitektur umpan balik serial absolut 40.000 ppr yang umum pada semua encoder generasi motor Seri S ini.

Akhiran T041 menempatkannya dalam rentang encoder A860-0346, membedakan konfigurasi konektor dan antarmuka mekanisnya dari varian lain dalam seri yang sama — perbedaan yang penting saat mencocokkan encoder secara fisik dengan motor yang dilayaninya, karena anggota akhiran T yang berbeda memiliki jumlah pin konektor dan detail pemasangan mekanis yang berbeda.

A860-0346-T041 membawa karakteristik penentu dari seluruh generasi Serial Pulse Coder A: kemampuan posisi absolut yang menghilangkan pengembalian referensi saat dinyalakan, tautan komunikasi serial berkecepatan tinggi ke amplifier, dan penutup plastik merah yang membungkus rakitan cakram optik dan elektronik terhadap lingkungan mesin. Pada mesin tempat varian encoder ini awalnya dipasang, ia muncul bersama motor servo AC Seri S Fanuc — rentang motor yang mendefinisikan transisi Fanuc dari servo DC ke teknologi servo AC pada tahun 1980-an.

Apa yang membedakan A860-0346-T041 dalam keluarga ini terutama adalah varian konektor dan mekanis yang diwakilinya.

Di seluruh rentang A860-0346, Fanuc memproduksi beberapa varian akhiran T untuk mengakomodasi konfigurasi motor yang berbeda, persyaratan perutean kabel, dan standar konektor yang bervariasi berdasarkan ukuran motor, orientasi pemasangan, dan preferensi pembuat mesin.

T041 adalah salah satu varian ini, melayani konfigurasi motor tertentu dalam rentang Seri S di mana varian T101 atau T141 tidak akan pas secara fisik.

Spesifikasi Utama

Identitas Tutup Merah — Generasi Motor Seri S

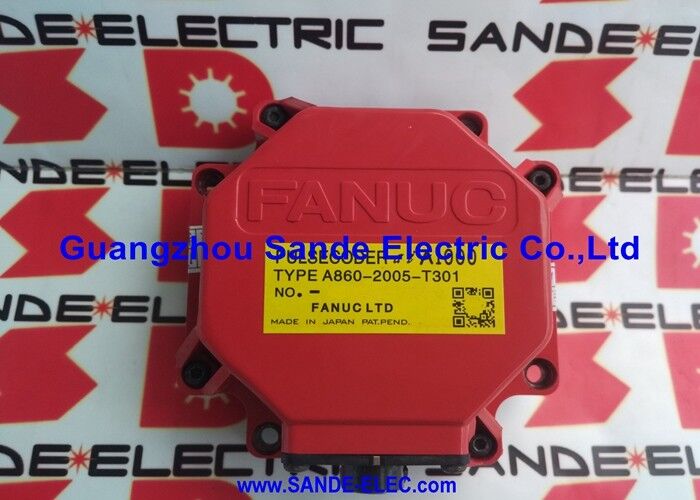

Tutup encoder plastik merah adalah salah satu pengenal yang paling dikenali dalam sejarah motor Fanuc. Ketika sebuah motor dilengkapi dengan encoder seri A860-0346, seluruh motor tampak sebagai "motor tutup merah" — nama umum yang bertahan dalam industri servis CNC.

Identifikasi ini praktis: tutup merah segera memberi tahu teknisi servis generasi encoder dan motor mana yang mereka tangani, sebelum nomor suku cadang apa pun diperiksa.

Ini menandakan Serial Pulse Coder A, motor Seri S, kompatibilitas servo digital CNC, dan posisi absolut yang didukung baterai — semua fakta penting untuk mendiagnosis dan menyervis mesin.

Tutup merah A860-0346-T041 juga berfungsi sebagai segel lingkungan.

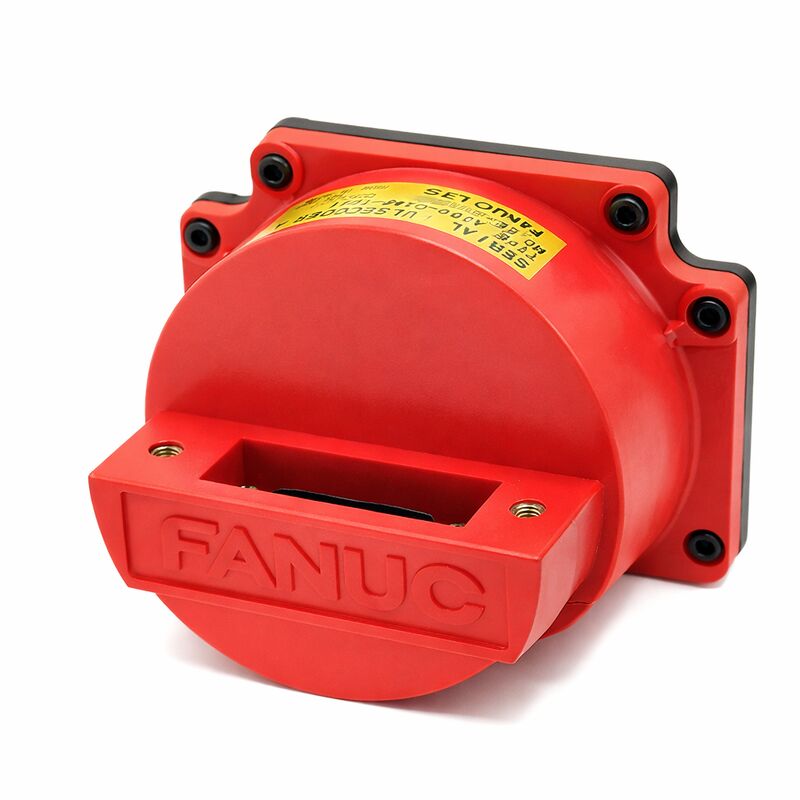

Cakram encoder dan elektronik ditempatkan di dalam tutup, yang dijepit atau disekrup ke bagian belakang rangka motor untuk melindungi encoder dari percikan cairan pendingin, serpihan logam, dan interferensi elektromagnetik yang dihasilkan oleh kumparan motor itu sendiri.

Meskipun tidak diberi peringkat standar IP67 seperti encoder alpha i yang lebih baru, tutup merah memberikan perlindungan yang berarti di lingkungan mesin perkakas yang khas ketika segel dan pengencang penahan utuh.

Posisi Absolut Serial A — Konteks Operasional

Resolusi absolut 40.000 ppr dari A860-0346-T041, meskipun sederhana dibandingkan dengan encoder alpha i modern dengan jutaan hitungan per putaran, sesuai untuk akurasi pemesinan yang dibutuhkan oleh aplikasi motor Seri S.

Pada 40.000 hitungan per putaran dan dengan sekrup bola pitch 10mm yang umum, resolusi posisi mentah adalah 0,25 µm per hitungan — lebih dari cukup untuk toleransi yang secara rutin dipertahankan oleh mesin perkakas CNC yang dilengkapi dengan generasi motor ini.

Sifat absolut dari Serial Pulse Coder A berarti CNC tidak perlu membangun kembali posisi nol sumbu pada setiap startup.

Untuk lingkungan produksi di mana mesin berjalan terus menerus dengan siklus mati daya minimal, ini menghilangkan langkah pengembalian referensi yang dibutuhkan mesin encoder inkremental.

Posisi dipertahankan selama baterai cadangan tetap terisi — menjadikan pemantauan baterai sebagai tanggung jawab pemeliharaan lini pertama untuk semua mesin dalam generasi encoder ini.

FAQ

Q1: Bagaimana A860-0346-T041 berbeda dari T101 dan T141 dalam keluarga yang sama?

Ketiganya adalah encoder absolut Serial Pulse Coder A 40.000 ppr dengan penutup plastik merah yang sama dan kompatibilitas CNC yang sama.

Perbedaannya terletak pada jenis konektor, jumlah pin, dan antarmuka pemasangan motor.

T041 memiliki susunan konektor tertentu yang sesuai dengan konfigurasi motor tempat ia dipasang; T101 dikonfirmasi untuk model 0S hingga 30S; T141 dicatat untuk varian konektor 19-pin. Substitusi antar varian akhiran T tidak mudah — dimensi flensa pemasangan dan konektor pada kabel sisi motor harus cocok persis.

Selalu konfirmasikan model motor dan akhiran T encoder asli dari dokumentasi motor atau pelat nama sebelum memesan pengganti.

Q2: Deskripsi pasar eBay dan surplus memberi label T041 sebagai "ABS" (absolut) — apakah Serial A selalu absolut?

Ya. Semua varian A860-0346 Serial Pulse Coder A adalah encoder tipe absolut.

Label "ABS" pada daftar surplus mengonfirmasi hal ini, membedakan Serial A dari coder pulsa yang murni inkremental (seperti seri A860-0300) yang digunakan pada motor Fanuc sebelumnya.

Absolut berarti encoder melaporkan referensi posisi lengkap saat dinyalakan, dipertahankan oleh cadangan baterai, tanpa memerlukan siklus pengembalian referensi mekanis.

Ini adalah karakteristik fundamental dari desain Serial A dan berlaku untuk T001, T041, T101, T141, dan semua varian akhiran T lainnya dalam rentang A860-0346.

Q3: Seri pengontrol CNC mana yang dikonfirmasi kompatibel dengan encoder ini?

Servo digital CNC Fanuc dengan antarmuka Serial Pulse Coder A: Seri Zero-C dan Zero-D (generasi kunci di mana motor Seri S lazim), dan kontrol Seri 16, 18, dan 21 Model A.

Seri 0-C dan 0-D mewakili sebagian besar instalasi di mana encoder ini ditemukan — kontrol ini dan motor Seri S adalah spesifikasi sistem Fanuc yang dominan selama akhir 1980-an hingga sebagian besar tahun 1990-an.

Seri 15A juga kompatibel. CNC non-servo digital yang lebih tua dan kontrol seri 0i yang lebih baru (yang menggunakan encoder seri alpha atau beta) tidak kompatibel dengan jenis encoder ini.

Q4: Apakah A860-0346-T041 dapat diperbaiki, dan jika tidak, mengapa?

Serial Pulse Coder A adalah rakitan monolitik yang disegel — cakram optik, bantalan, papan pemrosesan sinyal, konektor, dan penutup plastik merah membentuk unit terintegrasi yang tidak dirancang untuk dibongkar di lapangan.

Presisi mekanis encoder bergantung pada penyelarasan cakram optik ke rakitan bantalan yang dikontrol pabrik; penyelarasan ini tidak dapat direproduksi secara andal di lingkungan bengkel servis.

Karena alasan ini, Fanuc tidak menyediakan suku cadang perbaikan untuk seri A860-0346, dan penyedia layanan terkemuka menawarkan layanan pengujian dan penukaran daripada perbaikan tingkat komponen. Penukaran dengan unit yang diuji dan bergaransi adalah jalur servis yang praktis.

Q5: Apa proses diagnostik ketika mesin menunjukkan alarm komunikasi Serial Pulse Coder A?

Pertama, periksa kabel umpan balik encoder dari kerusakan fisik — pin bengkok pada konektor encoder atau ujung amplifier adalah penyebab paling umum dari kesalahan komunikasi serial dan sering terlewatkan. Periksa dan bersihkan kedua konektor.

Selanjutnya, periksa tegangan baterai mesin — baterai yang lemah tidak secara langsung menyebabkan alarm komunikasi, tetapi menunjukkan defisit pemeliharaan yang mungkin disertai dengan kondisi kesalahan lainnya. Ganti kabel encoder dengan kabel yang diketahui baik dari sumbu lain jika tersedia.

Jika alarm tetap ada setelah pemeriksaan kabel dan konektor, lepaskan motor dan periksa pengencang penahan tutup merah dan segel — masuknya cairan pendingin di sekitar segel yang rusak akan mengkontaminasi cakram encoder dan menghasilkan pola kesalahan komunikasi yang sama. Jika tidak ada penyebab fisik yang ditemukan, encoder perlu diganti.
