A860-0346-T101 FANUC Pembuat Kode Pulsa A8600346T101 A860-0346-T101

Fanuc A860-0346-T101 | Serial Pulse Coder A — 40.000P, Motor Servo AC Fanuc Model 0S / 5S / 10S / 20S / 30S, Alternatif A290-0561-V572

Gambaran Umum

The Fanuc A860-0346-T101 adalah Serial Pulse Coder A untuk motor servo AC seri S Fanuc — rentang 0S hingga 30S — dan merupakan salah satu encoder yang paling dikenal dari era teknologi servo AC Fanuc ini.

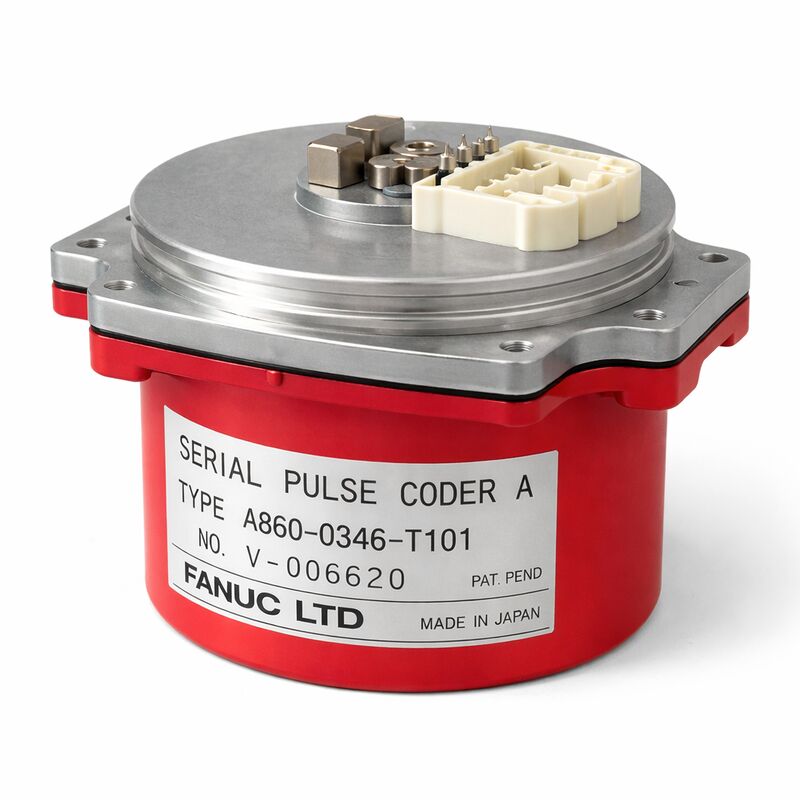

Rumah plastik merah yang memberikan identitas "red cap" pada seluruh generasi motor seri S adalah ciri paling terlihat dari A860-0346.

Di bawah "red cap" tersebut terdapat mekanisme Serial Pulse Coder A, perangkat umpan balik serial absolut 40.000 ppr yang mewakili transisi Fanuc dari coder pulsa inkremental konvensional ke arsitektur komunikasi serial yang lebih mumpuni.

Serial Pulse Coder A Fanuc merupakan langkah desain yang signifikan saat diperkenalkan.

Di mana coder pulsa konvensional pada masanya mengirimkan sinyal kuadratur fase A, B, dan Z diskrit ke CNC, Serial Pulse Coder A mengkodekan data posisi ke dalam aliran serial berkecepatan tinggi — sebuah prinsip yang dijelaskan dalam dokumentasi Fanuc sebagai beroperasi dengan dasar yang sama sekali berbeda dari coder pulsa konvensional.

Protokol serial ini membawa data posisi absolut, menghilangkan kebutuhan siklus pengembalian referensi saat mesin dinyalakan.

Sumbu mempertahankan referensi posisi absolutnya melalui cadangan baterai di amplifier, dan mesin dapat melanjutkan pekerjaan pada koordinat yang benar segera setelah dinyalakan.

Resolusi nominal 40.000 ppr, bila dikombinasikan dengan fungsi roda gigi umpan fleksibel Fanuc pada CNC servo digital, dapat memberikan unit deteksi 1µm, 0,1µm, atau 0,01µm tergantung pada bagaimana pitch sekrup bola mesin dan parameter roda gigi umpan dikonfigurasi — memberikan motor seri S dan encoder ini granularitas deteksi halus yang dibutuhkan untuk pekerjaan CNC presisi.

Nomor suku cadang alternatif A290-0561-V572 adalah referensi silang Fanuc sendiri, yang mewakili pengemasan penerus untuk fungsi encoder yang sama di mana T101 tidak lagi tersedia melalui saluran standar.

A860-0346-T101 hanya kompatibel dengan sistem NC servo digital yang dilengkapi dengan antarmuka Serial Pulse Coder A — CNC yang menjalankan motor ini termasuk kontrol Zero-C, Zero-D, 16 (Model A), 18 (Model A), dan 21 (Model A). CNC servo analog yang lebih lama tanpa antarmuka digital ini tidak dapat menggunakan jenis encoder ini.

Spesifikasi Utama

Serial Pulse Coder A vs Coder Pulsa Konvensional — Langkah Teknologi

Coder pulsa konvensional yang digunakan pada motor servo Fanuc sebelumnya mengirimkan rangkaian pulsa kuadratur mentah pada kabel diskrit.

Integritas sinyal dari rangkaian pulsa ini menurun seiring dengan panjang kabel, kebisingan, dan keausan konektor — dan CNC harus menghitung setiap pulsa dari posisi referensi untuk mengetahui posisi sumbu.

Serial Pulse Coder A mengubah ini dengan mengonversi data posisi ke format serial yang tahan kebisingan sebelum transmisi.

CNC membaca posisi dari kata data daripada hitungan pulsa, membuat sistem secara inheren lebih andal pada jalur kabel yang panjang dan kurang rentan terhadap gangguan listrik dari lingkungan mesin.

Penunjukan "A" membedakan protokol serial ini dari Serial Pulse Coder C yang lebih baru (dan encoder seri alpha dan beta berikutnya), yang menggunakan protokol yang diperbarui dan resolusi yang lebih tinggi.

Protokol Serial A spesifik untuk era motor seri S dan generasi CNC yang kompatibel — tidak dapat dipertukarkan secara elektrik atau logis dengan jenis encoder yang lebih baru meskipun deskripsi "serial" yang sama.

Keluarga A860-0346 — Varian Akhiran T

Seri A860-0346 mencakup beberapa varian akhiran T (T001, T011, T041, T101, T111, T141, dll.) yang berbeda dalam jenis konektor, detail pemasangan mekanis, dan revisi perangkat keras minor sambil berbagi prinsip operasi Serial A 40.000 ppr yang sama.

Varian T101 secara khusus dikonfirmasi untuk rentang motor 0S hingga 30S.

Saat mencari pengganti, akhiran T harus sesuai dengan model motor tertentu — substitusi silang varian akhiran T tanpa mengonfirmasi kompatibilitas motor dan konektor dapat mengakibatkan encoder yang secara fisik tidak pas atau tidak cocok secara elektrik.

FAQ

Q1: Apa arti nomor suku cadang alternatif A290-0561-V572?

A290-0561-V572 adalah padanan katalog saat ini dari Fanuc untuk mesin di mana A860-0346-T101 tidak lagi tersedia sebagai item stok standar.

Fanuc secara berkala mengemas ulang atau memberi nomor ulang varian encoder seiring evolusi rantai pasokannya; awalan A290-0561 menunjukkan konfigurasi fisik yang berbeda yang melayani tujuan penggantian fungsional yang sama untuk rentang motor yang sama.

Sebelum memesan A290-0561-V572, konfirmasikan bahwa dimensi mekanis dan konektornya sesuai dengan pemasangan A860-0346-T101 pada motor tertentu, karena perbedaan pada flensa pemasangan atau konektor kabel di ujung motor dapat memerlukan adaptasi kecil.

Q2: Bagaimana encoder absolut Serial A mempertahankan posisi saat mesin dimatikan?

Hitungan posisi absolut disimpan dalam RAM yang didukung baterai di dalam amplifier servo — bukan di dalam encoder itu sendiri.

Encoder memberikan referensi posisi sudut pada setiap siklus penyalaan; amplifier menggabungkannya dengan hitungan multi-putaran yang tersimpan untuk merekonstruksi posisi sumbu penuh.

Baterai yang mempertahankan hitungan yang tersimpan ini ada di amplifier atau di unit cadangan baterai khusus.

Jika baterai tersebut dibiarkan habis hingga nol, hitungan multi-putaran akan hilang dan siklus pengembalian referensi harus dilakukan untuk membangun kembali datum sumbu. Pemeliharaan baterai rutin sesuai jadwal yang benar adalah tindakan pencegahan yang paling efektif untuk menghindari hilangnya datum posisi yang tidak terduga.

Q3: Bisakah A860-0346-T101 digunakan dengan CNC servo analog atau sistem Fanuc lama tanpa antarmuka Serial A?

Tidak. Serial Pulse Coder A berkomunikasi secara eksklusif melalui protokol serial berkecepatan tinggi yang memerlukan antarmuka penerima Serial Pulse Coder A khusus di CNC. CNC Fanuc servo analog yang lebih lama (pra-servo digital) dan sistem servo digital awal tanpa antarmuka serial spesifik ini tidak dapat mendekode keluaran encoder.

Kompatibilitas seri CNC terbatas pada sistem servo digital: Seri Zero-C, Zero-D, dan generasi Model A 16/18/21. Mencoba menghubungkan encoder ini ke sistem yang tidak kompatibel akan menghasilkan kesalahan komunikasi daripada operasi fungsional.

Q4: Mengapa stok digambarkan terbatas, dan apa pendekatan pengadaan yang direkomendasikan?

A860-0346-T101 melayani generasi motor servo AC seri S Fanuc — motor yang diproduksi dan dipasang selama tahun 1980-an dan 1990-an dan sekarang telah beberapa dekade dalam masa pakainya.

Produksi baru dari Fanuc untuk generasi encoder ini pada dasarnya telah berhenti.

Stok yang tersedia berasal dari perbaikan motor, dekomisioning mesin, dan inventaris pertukaran layanan terkelola.

Karena permintaan terutama berasal dari perbaikan motor daripada instalasi baru, pasokan tidak teratur.

Pendekatan yang direkomendasikan untuk fasilitas yang bergantung pada motor seri S adalah mengamankan stok encoder cadangan saat tersedia, daripada menunggu kejadian mesin mati.

Q5: Apa saja gejala kegagalan umum dari A860-0346-T101 yang memburuk dalam layanan?

Degradasi bantalan awal menghasilkan kebisingan mekanis pada encoder yang mungkin terdengar saat memutar poros motor secara perlahan dengan tangan.

Kontaminasi cakram optik (dari kabut pendingin atau uap minyak yang masuk melalui segel "red cap") menyebabkan kesalahan komunikasi serial yang tidak menentu — CNC menghasilkan alarm komunikasi encoder serial (biasanya seri SV360 pada CNC yang kompatibel) secara intermiten, seringkali bergantung pada suhu karena ekspansi termal memengaruhi segel.

Kegagalan encoder total menghasilkan alarm kesalahan komunikasi permanen saat dinyalakan. Dalam semua kasus, encoder itu sendiri tidak dapat diperbaiki di lapangan; motor harus dilepas dan encoder diganti dengan unit tukar yang telah diuji sebelum mengembalikan motor ke layanan.
