A860-0356-T001 Pembuat Kode Pulsa FANUC A8600356T001 A860-0356-T001

Fanuc A860-0356-T001 | Serial Pulse Coder C — 1.000.000P Absolut, Bingkai Kecil Tutup Merah, Motor Fanuc Seri S 0SP / 1SP / 2SP 3000rpm, Alternatif A290-0561-V574

Gambaran Umum

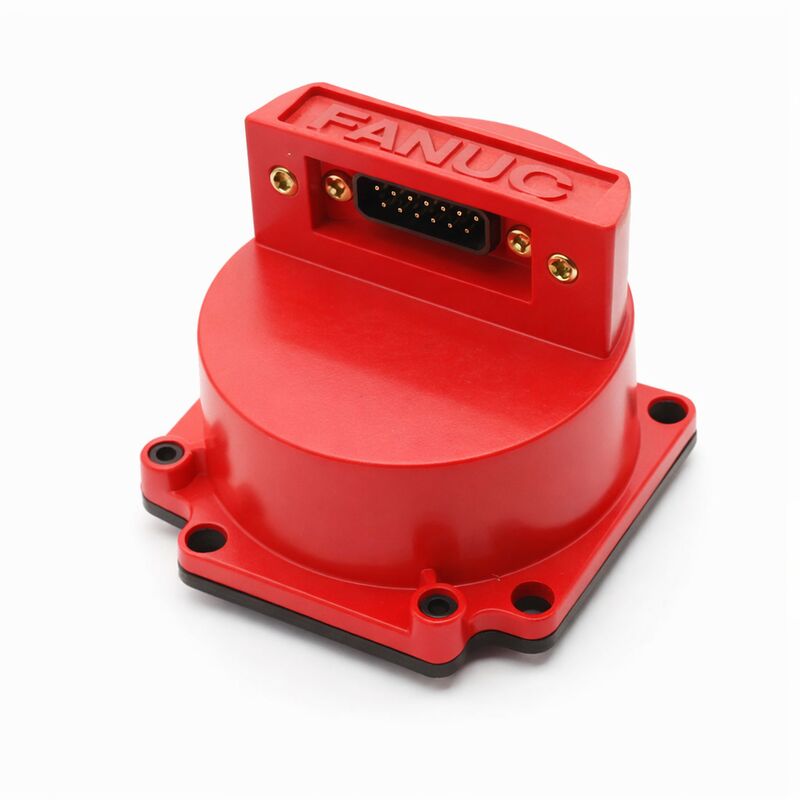

The Fanuc A860-0356-T001 adalah encoder absolut Serial Pulse Coder C yang ringkas yang terpasang pada tutup plastik merah bingkai kecil, yang dirancang khusus untuk motor tujuan spindel kecil berkecepatan tinggi dari seri S Fanuc.

Motor yang dilayaninya — 0-0SP/3000, 1-0SP/3000, 2-0SP/3000 dan varian SP (tujuan spindel) terkait — adalah motor ringkas berkecepatan tinggi dengan dimensi fisik yang memerlukan badan encoder yang lebih kecil daripada varian Serial C seri S standar.

Oleh karena itu, konstruksi bingkai kecil T001 bukan hanya kenyamanan ukuran — ini adalah persyaratan fungsional untuk memasang motor-motor ini.

Meskipun memiliki rumah yang ringkas, A860-0356-T001 memberikan umpan balik absolut Serial C 1.000.000 ppr yang sama seperti varian Serial C yang lebih besar yang digunakan pada motor seri S standar. Motor yang ditunjuk SP biasanya digunakan dalam aplikasi di mana penggerak berkecepatan tinggi yang ringkas diperlukan — sumbu pemosisian periferal, spindel sekunder pada mesin bubut multi-turret, penggerak majalah perkakas, dan posisi serupa berkecepatan tinggi, tugas relatif ringan di mana torsi motor servo ukuran penuh bukan persyaratan utama tetapi kemampuan kecepatan dan akurasi pemosisian adalah.

Protokol Serial C pada T001 sama dengan yang digunakan oleh A860-0356-T101 yang lebih besar — keduanya berkomunikasi melalui bus encoder serial Fanuc pada resolusi 1M ppr, keduanya adalah tipe absolut yang memerlukan cadangan baterai di amplifier, dan keduanya kompatibel dengan generasi CNC yang sama (Zero-C/D, 16A, 18A, 21A).

Perbedaan ukuran fisik antara T001 dan T101 sepenuhnya didorong oleh bingkai motor — motor seri SP kecil menggunakan badan ringkas T001; motor seri S standar menggunakan T101 yang lebih besar.

Fanuc telah mencantumkan A290-0561-V574 sebagai nomor pesanan alternatif untuk encoder ini.

Seperti referensi silang A860-ke-A290 lainnya dalam jangkauan encoder Fanuc, entri A290 mewakili jalur katalog saat ini untuk fungsi encoder yang sama.

Kompatibilitas mekanis dan konektor antara A860-0356-T001 asli dan A290-0561-V574 harus dikonfirmasi sebelum melakukan varian A290 sebagai pengganti fisik langsung.

Spesifikasi Utama

Serial C pada 1M ppr — Logika Motor Kecil Berkecepatan Tinggi

Motor tipe SP yang dilayani encoder ini beroperasi pada kecepatan terukur 3000rpm — tidak terlalu cepat menurut standar spindel CNC, tetapi cepat untuk motor servo pemosisian di seri S. Pada 3000rpm, encoder 1M ppr menghasilkan 50 juta peristiwa pembaruan posisi per detik, memberikan loop servo CNC aliran data posisi yang sangat padat untuk kontrol kecepatan dan posisi.

Ini sangat penting pada ujung kecepatan rendah motor, di mana kecepatan lebih rendah berarti lebih sedikit peristiwa posisi per satuan waktu dan kualitas perkiraan kecepatan menjadi lebih bergantung pada resolusi encoder.

Spesifikasi 1M ppr memastikan bahwa bahkan pada kecepatan lambat — selama gerakan pemosisian presisi, misalnya — loop servo memiliki data posisi yang cukup untuk kontrol yang mulus dan akurat.

Resolusi 1M ppr protokol Serial C juga berarti bahwa ketika fungsi roda gigi umpan fleksibel digunakan di CNC untuk mengatur unit deteksi halus (hingga kisaran 0,01 µm), encoder resolusi penuh motor SP mendukung pengaturan halus ini tanpa batasan kuantisasi apa pun dari encoder itu sendiri.

Mendapatkan T001 Bingkai Kecil

Desain bingkai kecil A860-0356-T001 menjadikannya suku cadang khusus untuk jenis motor tertentu. Ini tidak dapat dipertukarkan secara fisik dengan A860-0356-T101 yang lebih besar (yang cocok untuk motor seri S bingkai standar), meskipun keduanya memiliki spesifikasi Serial C 1M ppr yang sama.

Untuk mesin di mana motor SP tetap beroperasi, T001 adalah satu-satunya pengganti encoder langsung. Stok surplus yang terkonfirmasi dari program pertukaran motor dan inventaris layanan terkelola adalah saluran pengadaan utama; mengingat basis terpasang motor SP yang lebih kecil dibandingkan dengan motor seri S standar, stok T001 secara proporsional kurang tersedia daripada stok T101.

FAQ

Q1: Apa yang membuat motor 0-0SP, 1-0SP, dan 2-0SP berbeda dari motor seri S standar?

Penunjukan SP dalam penamaan motor Fanuc biasanya menunjukkan motor yang dioptimalkan untuk aplikasi tujuan spindel — menekankan rentang kecepatan dan konstruksi ringan daripada torsi kontinu maksimum.

Varian 0SP, 1SP, dan 2SP di seri S adalah motor ringkas berkecepatan tinggi yang cocok untuk spindel sekunder, spindel perkakas, dan pemegang perkakas yang digerakkan pada mesin bubut CNC multi-sumbu, di mana ruang fisik untuk motor terbatas dan rentang kecepatan operasi diprioritaskan.

Bingkai fisik mereka yang lebih kecil dibandingkan dengan motor seri S standar adalah alasan mengapa mereka memerlukan A860-0356-T001 yang ringkas daripada A860-0356-T101 standar.

Q2: Apakah protokol Serial C pada T001 kompatibel dengan kontrol CNC yang sama dengan encoder Serial A (keluarga T101)?

Ya — baik Serial A maupun Serial C kompatibel dengan generasi CNC Fanuc yang sama: Zero-C, Zero-D, dan seri 16A/18A/21A. Antarmuka servo CNC menangani kedua protokol melalui infrastruktur antarmuka encoder serial yang sama.

Parameter servo CNC harus dikonfigurasi untuk menentukan jenis encoder (Serial A atau Serial C) dan resolusi yang benar untuk setiap sumbu. Mencampur Serial A dan Serial C pada sumbu yang berbeda dari mesin yang sama dapat diterima secara operasional selama parameter diatur dengan benar untuk setiap sumbu.

Q3: Nomor suku cadang alternatif A290-0561-V574 — apakah ini encoder yang sama dalam kemasan yang berbeda?

A290-0561-V574 adalah referensi silang Fanuc untuk mesin di mana A860-0356-T001 tidak lagi tersedia secara langsung melalui saluran standar. Spesifikasi fungsional — Serial C, 1M ppr, bingkai kecil absolut — harus setara.

Kemasan fisik, konektor, dan dimensi pemasangan mungkin berbeda antara versi A860 dan A290; konfirmasikan ini terhadap instalasi motor yang ada sebelum memesan varian A290 untuk memastikan pemasangan fisik.

Ketidakcocokan konektor atau dimensi pemasangan memerlukan pekerjaan adaptasi yang menambah waktu perbaikan.

Q4: Apa pendekatan diagnostik ketika mesin dengan motor SP menunjukkan alarm komunikasi encoder hanya pada satu sumbu?

Alarm sumbu tunggal melokalisasi kesalahan ke encoder, kabel, atau amplifier yang melayani sumbu tertentu itu. Pertama, periksa seluruh jalur kabel encoder dari badan encoder ke konektor amplifier — perhatikan area di mana kabel dapat terjepit oleh pembawa kabel, ditekuk erat di sekitar tepi saluran, atau terkena cairan pendingin. Periksa kedua ujung konektor untuk kontak pin yang bersih dan terpasang sepenuhnya.

Jika kabel dan konektor utuh, ganti kabel umpan balik encoder dengan kabel yang diketahui baik dari sumbu lain.

Jika alarm berpindah ke sumbu lain, kabelnya rusak.

Jika tetap pada sumbu asli dengan kabel baru, encoder atau sirkuit input amplifikatornya rusak — encoder harus diganti sebelum menyimpulkan bahwa amplifier yang bermasalah.

Q5: Apakah ada persyaratan penyimpanan khusus untuk unit A860-0356-T001 surplus yang disimpan sebagai suku cadang?

Simpan encoder surplus di lingkungan yang bersih dan kering pada suhu kamar (0°C hingga +30°C adalah target konservatif untuk penyimpanan jangka panjang elektronik optik).

Kelembaban di bawah 70% dan tidak adanya kondensasi adalah kondisi lingkungan yang paling penting — kelembaban di dalam rumah encoder merusak cakram optik dan mempercepat korosi pada pin konektor.

Simpan encoder dalam kemasan aslinya atau kantong pelindung tertutup hingga pemasangan.

Hindari penyimpanan di dekat sumber getaran kuat atau medan elektromagnetik. Sebelum memasang suku cadang yang telah lama disimpan, putar poros encoder dengan tangan untuk memeriksa kelancaran bantalan, dan periksa konektor untuk bukti korosi sebelum menghubungkan ke amplifier.
