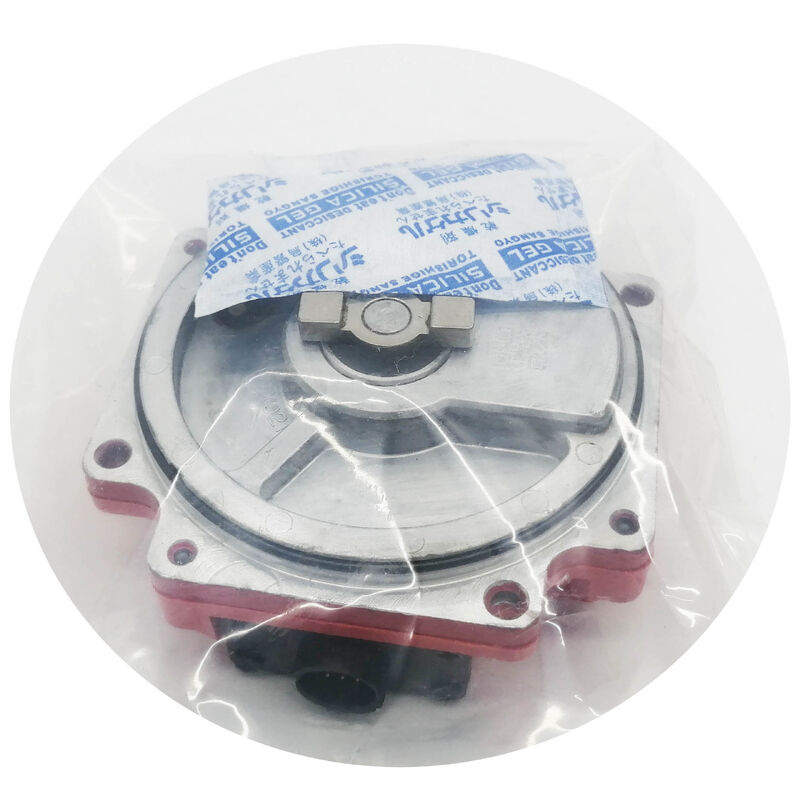

Fanuc A860-0356-T101 | Serial Pulse Coder C — 1.000.000P Absolut, Tutup Merah, Konektor Cannon, Motor Fanuc AC 0S / 5S / 10S / 20S 3000rpm

Gambaran Umum

The Fanuc A860-0356-T101 adalah Serial Pulse Coder C — saudara yang memiliki resolusi lebih tinggi dari Serial Pulse Coder A (seri A860-0346) dalam keluarga motor encoder seri S Fanuc.

Di mana Serial A menyediakan 40.000 ppr, Serial C memberikan 1.000.000 pulsa per putaran — peningkatan resolusi 25 kali lipat, dicapai melalui desain cakram optik dan pemrosesan sinyal yang secara fundamental lebih mampu sambil mempertahankan penutup plastik merah yang sama dan arsitektur umpan balik serial absolut yang sama.

Perbedaan antara Serial A dan Serial C dalam keluarga encoder seri S Fanuc bergantung pada kelas kecepatan motor.

A860-0356-T101 secara khusus dipasang pada varian motor seri S yang diberi peringkat 3000rpm — 0S/3000, 5S/3000, 10S/3000, dan 20S/3000. Pada kecepatan yang diberi peringkat lebih tinggi ini, resolusi posisi yang lebih halus dari encoder Serial C memberikan laju pembaruan posisi yang secara proporsional lebih padat per satuan waktu, yang penting untuk stabilitas loop servo dan kehalusan kecepatan pada kecepatan operasi motor yang diberi peringkat.

Serial A pada 40.000 ppr sudah cukup untuk varian motor berkecepatan lebih rendah; Serial C pada 1M ppr adalah spesifikasi yang sesuai untuk motor berkemampuan 3000rpm dalam kisaran ini.

Konektor Cannon pada A860-0356-T101 adalah fitur yang paling khas secara visual dibandingkan dengan varian A860-0346 dan A860-0356 lainnya. "Konektor Cannon" mengacu pada jenis konektor bergaya militer melingkar — format konektor MS — yang digunakan pada varian encoder spesifik ini dan membedakannya dari varian berakhiran T yang menggunakan D-Sub atau jenis konektor lainnya.

Kabel di ujung motor dan rakitan kabel di ujung amplifier harus sesuai dengan konektor Cannon ini; menggunakan A860-0356-T101 dalam mesin yang awalnya memiliki varian konektor yang berbeda memerlukan adaptasi kabel.

Nomor pesanan alternatif Fanuc A290-0561-V574 mencakup entri katalog penerus untuk encoder ini di mana A860-0356-T101 asli tidak tersedia melalui saluran standar.

Seperti halnya referensi silang A860 ke A290 lainnya dalam jangkauan encoder Fanuc, kompatibilitas mekanis dan konektor harus dikonfirmasi sebelum memesan varian A290 sebagai pengganti langsung secara fisik.

Spesifikasi Utama

Serial C vs Serial A — Resolusi dan Kelas Kecepatan

Pilihan antara Serial A (40.000 ppr) dan Serial C (1.000.000 ppr) dalam generasi encoder seri S dibuat oleh Fanuc berdasarkan kecepatan motor yang diberi peringkat. Untuk motor yang berjalan pada 1.000 rpm, 40.000 pulsa per putaran menghasilkan 40.000 pembaruan posisi per detik — lebih dari cukup untuk laju pembaruan loop servo.

Untuk motor yang berjalan pada 3.000 rpm, encoder yang sama menghasilkan 120.000 pembaruan posisi per detik, tetapi ketidakpastian posisi per siklus kontrol secara proporsional lebih kasar.

Serial C pada 1M ppr menghasilkan 3.000.000 pembaruan per detik pada kecepatan motor 3000 rpm yang diberi peringkat, memberikan amplifier servo perkiraan posisi yang jauh lebih halus untuk setiap siklus kontrol dan dengan demikian memungkinkan regulasi kecepatan yang lebih ketat dan riak torsi yang lebih rendah pada kecepatan yang lebih tinggi.

Pemasangan kelas kecepatan ini — Serial A untuk motor berkecepatan standar, Serial C untuk varian 3000rpm — mencerminkan strategi spesifikasi encoder Fanuc yang disengaja: memilih kelas resolusi yang mendukung kinerja maksimum motor yang diberi peringkat tanpa spesifikasi berlebih untuk rezim operasi motor yang khas.

Konektor Cannon — Pemasangan dan Kompatibilitas

Konektor Cannon (tipe MS melingkar) pada A860-0356-T101 adalah konektor melingkar yang diperkuat dengan cincin pengunci bayonet. Di lingkungan mesin perkakas industri, jenis konektor ini memberikan pemasangan yang aman dan ketahanan yang baik terhadap kelonggaran yang disebabkan oleh getaran dibandingkan dengan konektor D-Sub datar.

Rakitan kabel dari motor ke amplifier servo akan berakhir pada soket melingkar yang sesuai yang cocok dengan colokan Cannon pada encoder.

Mendapatkan rakitan kabel pengganti yang mempertahankan standar konektor Cannon ini penting: memodifikasi jenis konektor selama perbaikan menciptakan pemasangan yang tidak standar yang mungkin tidak cocok dengan benar dengan encoder pengganti yang diperoleh di masa mendatang.

FAQ

Q1: Apa sebenarnya yang membedakan protokol Serial C dari Serial A, dan apakah mereka kompatibel secara elektrik?

Serial A dan Serial C keduanya adalah protokol encoder absolut serial yang dikembangkan oleh Fanuc untuk generasi motor seri S, tetapi mereka adalah protokol yang berbeda — mereka tidak dapat dipertukarkan secara elektrik atau logis. Amplifier servo CNC harus dikonfigurasi untuk jenis encoder spesifik yang terpasang pada setiap sumbu.

Memasang encoder Serial C pada sumbu yang dikonfigurasi untuk Serial A akan menghasilkan kesalahan komunikasi protokol.

Dokumen spesifikasi asli motor (atau pelat nama motor) mengonfirmasi jenis encoder mana yang dipasang pabrik.

Q2: Dapatkah A860-0356-T101 digunakan dengan unit amplifier servo seri C?

Ya. Encoder Serial C dirancang untuk berinteraksi dengan generasi amplifier servo seri C Fanuc yang diproduksi bersama motor seri S.

Amplifier harus memiliki kartu antarmuka Serial C yang terpasang dan dikonfigurasi untuk sumbu; amplifier yang sama berpotensi mendukung Serial A atau Serial C pada sumbu yang berbeda tergantung pada kartu antarmuka mana yang dipasang.

Saat memelihara atau mengganti amplifier pada mesin dengan encoder A860-0356-T101, mengonfirmasi kemampuan antarmuka Serial C amplifier pengganti sangat penting sebelum pemasangan.

Q3: Nomor suku cadang alternatif adalah A290-0561-V574 — apakah ini pengganti langsung?

A290-0561-V574 adalah referensi katalog Fanuc saat ini untuk mesin di mana A860-0356-T101 tidak lagi tersedia melalui saluran standar.

 "Pengganti langsung" bergantung pada pemasangan mekanis — varian A290 harus memberikan umpan balik absolut Serial C 1M ppr yang sama, tetapi jenis konektor dan flensa pemasangan mungkin berbeda antara A860 asli dan entri katalog A290.

Konfirmasikan kompatibilitas konektor dengan kabel yang ada di mesin sebelum memesan varian A290, karena ketidakcocokan konektor memerlukan adaptasi kabel yang menambah waktu dan biaya perbaikan.

Q4: Bagaimana resolusi 1M ppr Serial C memengaruhi presisi pemesinan dalam praktik?

Resolusi 1.000.000 ppr memberikan resolusi posisi teoretis pada poros motor sebesar 360 derajat / 1.000.000 = 0,00036 derajat per hitungan. Pada sekrup bola pitch 10mm standar yang terhubung langsung ke motor, ini sesuai dengan 0,01 µm per hitungan.

Dalam praktiknya, kepatuhan mekanis dalam struktur mesin, penyimpangan termal, dan kesalahan penyetelan servo semuanya lebih besar dari batas teoretis ini — yang berarti resolusi encoder 1M ppr bukanlah faktor pembatas dalam akurasi pemosisian mesin.

Nilai praktisnya terletak pada kualitas perkiraan kecepatan yang diberikannya kepada loop servo, memungkinkan gerakan yang lebih halus dan kesalahan pelacakan yang lebih rendah pada kecepatan 3000rpm motor yang diberi peringkat.

Q5: Inspeksi fisik apa yang harus dilakukan sebelum memasang A860-0356-T101 surplus?

Periksa konektor Cannon dari pin yang bengkok atau berkarat — susunan pin melingkar pada jenis konektor ini lebih sulit untuk diperiksa secara visual daripada D-Sub datar dan memerlukan pemeriksaan cermat dengan cincin bayonet dilepas.

Periksa penutup merah dari retakan atau bukti kerusakan akibat benturan, yang dapat merusak cakram optik di dalamnya tanpa bukti eksternal kegagalan encoder.

Putar poros motor (dengan encoder terpasang) perlahan dengan tangan dan dengarkan kekasaran bantalan.

Terakhir, jika unit surplus berasal dari penggantian mesin yang rusak, tanyakan kepada pemasok apakah encoder telah diuji pada rig serial C sebelum dikirim — unit yang hanya lulus uji listrik statis mungkin masih memiliki kesalahan cakram atau bantalan intermiten yang muncul saat berputar.
