A860-0365-T101 FANUC Pembuat Kode Pulsa A8600365T101 A860-0365-T101

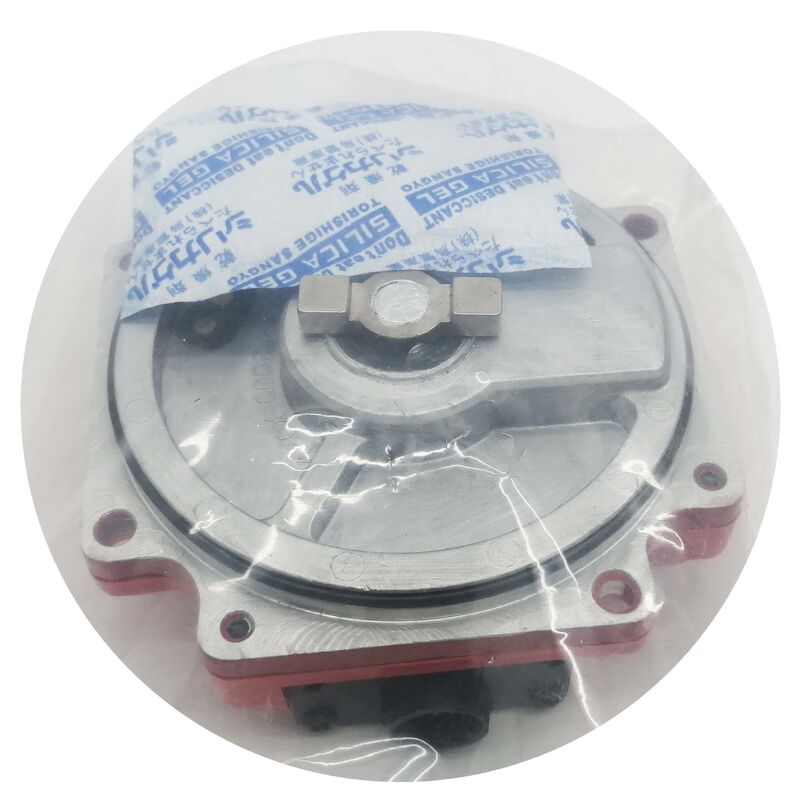

Fanuc A860-0365-T101 ∙ Alpha αi64 Incremental Pulse Coder ∙ 64,000P, Dengan Kabel, Fanuc Alpha AC Servo Motors a3 dan Lebih Besar

Gambaran umum

PeraturanFanuc A860-0365-T101adalah αi64 incremental pulse coder yang dilengkapi kabel, dipasang pada servo motor AC seri alfa medium dan large frame dari kelas a3 dan seterusnya.

Pada 64.000 denyut per putaran, ini adalah kontras tambahan untuk enkoder mutlak αA64 dari keluarga A860-0360 ‡ rentang kompatibilitas motor yang sama, generasi CNC yang sama,tapi perilaku umpan balik yang berbeda secara mendasar: tambahan daripada mutlak, yang berarti sumbu membutuhkan siklus kembali referensi setiap kali mesin mulai.

Penunjukan "W/CABLE" adalah pembeda praktis dalam keluarga A860-0365.

Varian T001 (tanpa kabel) memiliki konektor yang dapat dipisahkan di badan encoder, yang memungkinkan kabel umpan balik untuk ditukar secara independen; T101 dilengkapi dengan kabel yang sudah dipasang ke encoder.

Dalam layanan, format W/CABLE merampingkan proses perbaikan motor pengganti T101 tiba sebagai perakitan lengkap, siap dipasang tanpa langkah pengadaan kabel terpisah.

Rangkaian kabel keluar dari tubuh encoder dengan konektor yang sesuai untuk ujung amplifier sudah diakhiri, membuat instalasi lebih cepat pada skenario mesin-down.

Encoder αi64 membedakan dirinya dari αA64 yang lebih tua (keluarga A860-0360) dengan sebutan "i", which marks it as part of Fanuc's incremental alpha encoder generation — a generation update that brought improved signal quality and compatibility with a wider range of controls compared to the original αA64 absolute series.

Untuk aplikasi mesin di mana pemenuhan posisi absolut pada saat mati tidak diperlukan secara operasional karena pengembalian referensi pendek pada saat startup dapat diterima,atau karena siklus mesin tidak pernah meninggalkan keadaan di mana pengembalian referensi yang membebani αi64 tambahan adalah pilihan encoder hemat biaya dan secara teknis mampu.

The T101/E variant carries a special designation (/E suffix) and cannot be substituted with the standard T101 — the /E is a purpose-built variant for specific motor and machine configurations and requires exact replacement with another /E unit.

Spesifikasi Utama

Inkremental vs Absolute Implikasi Operasi untuk αi64

Sifat tambahan dari A860-0365-T101 berarti encoder menghasilkan pulsa kuadrat A / B dan pulsa indeks Z saat poros motor berputar,tapi tidak menyimpan informasi posisi antara siklus daya.

Setiap kali CNC menyala, encoder counter mulai pada nol dari posisi fisik yang tidak diketahui.Prosedur pengembalian referensi mendorong sumbu ke switch referensi perangkat keras tetap dan menemukan encoder Z-impulse menetapkan datum sumbu sebelum produksi dimulai.

Untuk mesin di mana pengembalian referensi ini adalah bagian rutin dari urutan startup dan tidak menciptakan gesekan operasi,Incremental αi64 bekerja sebagai dapat diandalkan sebagai encoder mutlak untuk produksi sehari-hari.

Keuntungan dari tipe absolut adalah bahwa tidak ada baterai untuk memantau, tidak ada risiko kehilangan data posisi dari baterai yang gagal, dan tidak ada manajemen posisi absolut yang diperlukan.

Enkoder hanya menghitung denyut nadi saat motor berputar lurus dan kuat.

Pada mesin di mana proses produksi mengharuskan poros untuk dilanjutkan pada posisi yang tepat setelah siklus daya yang tidak direncanakan (penghentian darurat, gangguan daya),kurangnya memori posisi absolut membutuhkan pengembalian referensi penuh sebelum melanjutkanUntuk aplikasi seperti itu, jenis encoder absolut lebih disukai.

Konfigurasi Kabel Termasuk Keuntungan Layanan

Format W/CABLE mengurangi jumlah bagian dalam skenario perbaikan motor. Ketika encoder gagal, penggantian T101 membawa kabel dengan ituatau sesuai dengan jenis konektor encoder.

Kabel dimensi dan diakhiri untuk instalasi motor alfa yang dilayani, yang juga menghilangkan risiko tidak sengaja memasang panjang kabel atau jenis konektor yang salah.

Untuk fasilitas di mana menyimpan persediaan kabel pengkode Fanuc yang luas tidak praktis,W/CABLE encoder menyederhanakan suku cadang stok ke SKU tunggal yang mencakup kedua encoder dan kebutuhan penggantian kabel secara bersamaan.

FAQ

T1: Dapatkah A860-0365-T101 menggantikan αA64 absolute encoder (A860-0360-T001) pada motor yang sama?

αi64 T101 dan αA64 T001 cocok dengan frame motor alfa menengah ke besar yang sama dan kompatibel dengan generasi CNC yang sama.

Enkoder tambahan dapat secara fisik menggantikan enkoder absolut pada motor yang sama motor berjalan normal, sinyal enkoder kompatibel.

Perubahan operasional yang signifikan: mesin tidak akan lagi mempertahankan posisi absolut melalui siklus daya.Apakah ini dapat diterima tergantung pada aplikasi mesin dan alur kerja operator.

Jika perubahan dilakukan, parameter servo CNC harus diperbarui untuk mencerminkan tipe encoder tambahan.

Q2: T101/E terdaftar sebagai varian khusus apa artinya ini dan bagaimana ia diidentifikasi?

Selang / E pada A860-0365-T101/E menandai sebagai varian konfigurasi khusus biasanya melibatkan panjang kabel tertentu, modifikasi konektor,atau karakteristik listrik yang berbeda dari standar T101.

Dokumen Fanuc dan pembuat mesin untuk mesin tertentu akan menentukan apakah varian /E diperlukan.jika pengkode fisik ditandai A860-0365-T101/E, harus diganti hanya dengan unit / E lain.

Mengganti standar T101 dengan /E (atau sebaliknya) berisiko tidak sesuai konektor, masalah panjang kabel, atau ketidakcocokan antarmuka listrik.

T3: Apa yang terjadi pada hitungan tambahan jika kabel umpan balik encoder kehilangan sinyal sebentar selama operasi mesin?

Bahkan kehilangan sinyal singkat (konektor longgar, lonjakan EMI sementara, atau kesalahan kabel) menyebabkan CNC kehilangan jumlah posisi saat ini pada sumbu yang terkena.

CNC langsung menghasilkan alarm encoder (biasanya seri SV-360) dan poros berhenti.encoder tambahan yang kehilangan sinyal harus menetapkan kembali posisi melalui pengembalian referensi sebelum sumbu dapat melanjutkan gerak.

This makes reliable cable and connector condition especially important for incremental encoder installations — any degradation in the cable assembly should be addressed before it causes a production interruption.

P4: Bagaimana 64.000 ppr dari αi64 digunakan oleh loop servo CNC?

Servo amplifier mendekode sinyal kuadrat A / B dari αi64, menghasilkan 4 × jumlah pulsa mentah melalui deteksi tepi, jadi 64.000 ppr menjadi 256,000 tepi kuadrat per putaran pada tingkat hardware count.

Pada kecepatan operasi nominal dari motor alfa yang khas (2000~3000 rpm), ini menghasilkan jutaan pembaruan posisi per detik,memberikan servo amplifier aliran data yang cukup padat untuk estimasi kecepatan yang stabil dan kontrol posisi.

Pulsa indeks Z (satu per putaran) memberikan tanda referensi untuk siklus pengembalian referensi.

T5: Apa pendekatan layanan yang direkomendasikan ketika A860-0365-T101 menghasilkan alarm intermiten daripada kesalahan permanen?

Alarm intermiten lebih sulit didiagnosis daripada yang permanen.

Mulailah dengan kabel:lentur dan mengamati kabel berjalan sementara motor diam dan CNC berada dalam keadaan yang aman dipantau alarm intermiten dipicu oleh gerakan kabel menunjukkan kerusakan kabel atau konektor intermiten.

Periksa kedua ujung encoder dan konektor ujung amplifier untuk pin yang tidak terikat sebagian dan periksa bahwa mekanisme penguncian konektor diaktifkan.

Jika alarm tidak dapat dipicu oleh gerakan kabel, sambungkan osiloskop ke output pengkode fase A dan B dan amati kualitas sinyal selama rotasi motor lambatAmplituda berkurang, atau bentuk gelombang yang tidak persegi menunjukkan disk optik degradasi di dalam encoder.

Jika masalah kualitas sinyal dikonfirmasi saat berputar tetapi kabelnya bersih, ganti encodernya.
