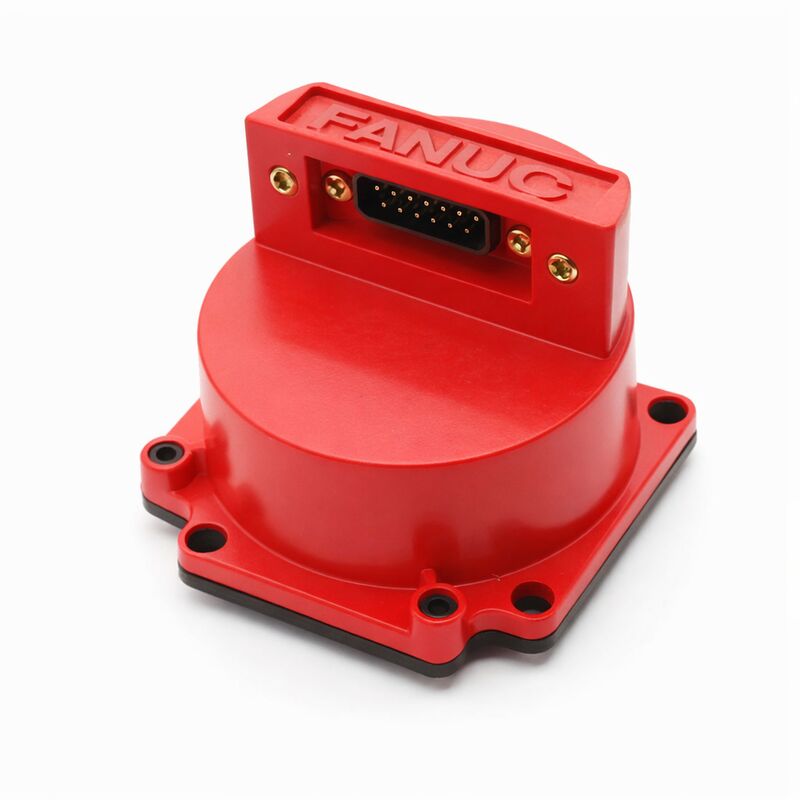

A860-0370-T001 Pembuat Kode Pulsa FANUC A8600370T001 A860-0370-T001

Fanuc A860-0370-T001 | Absolute Pulse Coder αA1000 — 1.000.000P, Motor Servo AC Fanuc Alpha a12 / a22 / a30 / a40

Gambaran Umum

The Fanuc A860-0370-T001 adalah pulse coder absolut αA1000 untuk motor servo AC Fanuc seri alpha berukuran besar — a12, a22, a30, a40, dan varian αM dan αL terkait. Dengan 1.000.000 pulsa per putaran, A1000 memberikan peningkatan resolusi 15 kali lipat dibandingkan encoder αA64 (64K ppr) yang ditemukan pada motor alpha yang lebih kecil, dan angka ini secara langsung sesuai dengan karakteristik torsi lebih tinggi dan inersia lebih tinggi dari kelas motor alpha besar.

Ada logika yang jelas mengapa motor servo yang besar dan tugas berat membutuhkan encoder yang lebih halus.

Beban inersia tinggi yang terhubung ke motor besar berarti akselerasi dan deselerasi yang lebih lambat — loop servo menghabiskan lebih banyak waktu pada kecepatan menengah di mana kualitas regulasi kecepatan paling terlihat.

Encoder 1M ppr memberikan amplifier lebih banyak peristiwa pembaruan posisi per putaran motor daripada unit 64K, sehingga estimasi kecepatan lebih halus dan loop servo dapat mempertahankan kontrol kecepatan yang lebih ketat bahkan selama tanjakan akselerasi dan deselerasi bertahap yang khas dari sumbu besar.

Pada mesin perkakas dengan sadel besar atau meja berat yang digerakkan oleh motor a22 atau a30, ini berarti hasil akhir permukaan yang lebih baik pada potongan profil.

The αA1000 menyediakan umpan balik posisi multi-putaran absolut, yang berarti posisi sumbu disimpan melalui siklus daya tanpa memerlukan urutan pengembalian referensi setiap kali mesin dinyalakan.

Retensi posisi bergantung pada cadangan baterai di dalam amplifier servo — encoder melaporkan data posisi porosnya melalui antarmuka encoder serial, dan RAM yang didukung baterai pada amplifier menyimpan hitungan absolut terakumulasi di antara siklus daya.

Jika baterai dirawat dengan benar, mesin dapat melanjutkan produksi segera setelah dinyalakan tanpa rutinitas homing sumbu apa pun.

A860-0370-T001 diproduksi bersama dengan generasi motor alpha dan tetap aktif digunakan pada sejumlah besar mesin perkakas di seluruh dunia.

Pengadaan unit pengganti terutama berasal dari kumpulan pertukaran servis dan stok surplus daripada produksi baru, karena generasi motor yang dilayaninya bukan lagi penawaran Fanuc saat ini.

Hal ini membuat perencanaan suku cadang proaktif sangat berharga bagi fasilitas yang mengoperasikan armada mesin dengan motor alpha dalam kisaran ukuran ini.

Spesifikasi Utama

Resolusi 1M ppr — Aplikasi Motor Besar, Beban Besar

Motor α12/2000 menghasilkan torsi kontinu 12N·m pada kecepatan terukurnya 2000rpm.

The α22/2000 meningkat menjadi 22N·m, dan keduanya umum digunakan pada penggerak palet pusat permesinan horizontal, sadel mesin bubut CNC besar, dan sumbu facing mill boring presisi — semua aplikasi di mana massa mekanis dan gaya pemotongan menuntut torsi tinggi yang berkelanjutan.

Resolusi 1M ppr αA1000 sesuai dengan permintaan ini pada tingkat umpan balik: pada 2000rpm, encoder menghasilkan lebih dari 33 juta tepi pembaruan posisi per detik, memberikan amplifier servo data posisi yang sangat padat untuk kontrol kecepatan yang stabil pada titik operasi terukur.

Untuk motor a30/1200 dan a40/1200 — yang beroperasi pada kecepatan terukur 1200rpm yang lebih rendah — 1M ppr encoder memberikan pembaruan posisi yang secara proporsional lebih padat pada kecepatan operasi tipikal, yang penting untuk motor torsi tinggi kecepatan rendah ini yang sering berjalan pada sebagian kecil dari kecepatan terukurnya selama lintasan pemotongan berat.

Pertimbangan Pengadaan dan Layanan

A860-0370-T001 ada dalam keluarga produk A860-0370, yang mencakup beberapa varian berakhiran T dan berakhiran V.

Semua anggota keluarga 0370 berbagi resolusi αA1000 dan kompatibilitas motor alpha berbingkai besar yang sama, dengan varian berakhiran T dibedakan terutama oleh jenis konektor dan detail pemasangan mekanis.

Saat memesan pengganti, mengonfirmasi akhiran T yang benar untuk pemasangan motor tertentu sangat penting — konektor yang berbeda di ujung kabel sisi motor berarti varian yang berbeda tidak dapat dipertukarkan secara langsung tanpa modifikasi kabel.

FAQ

Q1: Apa yang membedakan A860-0370-T001 dari varian berakhiran V seperti A860-0370-V501 dan V502?

T001 adalah encoder yang dipasang pada motor yang mencakup kabel yang terintegrasi atau disertakan dengan unit; varian berakhiran V (V501, V502) adalah versi hanya konektor atau kabel terpisah yang digunakan dalam konfigurasi pemasangan yang berbeda.

Semua berbagi resolusi absolut αA1000 1M ppr yang sama dan cocok dengan seri motor alpha berbingkai besar yang sama.

Perbedaan praktisnya terletak pada cara encoder terhubung ke kabel umpan balik sisi motor — konfirmasikan konektor dan susunan kabel mana yang digunakan motor Anda sebelum memilih varian yang benar untuk penggantian.

Q2: Data posisi absolut dijelaskan disimpan di amplifier, bukan di encoder — apa artinya ini untuk penggantian encoder?

Ketika A860-0370-T001 diganti, encoder baru mulai menghitung dari posisi sudut arbitrer dalam satu putaran. Hitungan absolut multi-putaran amplifier terikat pada hubungan mekanis encoder lama dengan poros motor.

Setelah memasang encoder pengganti, sumbu harus digerakkan ke titik referensinya dan pengembalian referensi manual dieksekusi untuk membangun kembali datum posisi absolut di memori yang didukung baterai pada amplifier.

Ini adalah prosedur pasca-penggantian yang normal dan tidak menunjukkan kesalahan pada encoder baru.

Q3: Bagaimana cadangan baterai αA1000 dikelola, dan apa yang terjadi jika baterai gagal?

Baterai cadangan terletak di amplifier servo atau unit baterai khusus — bukan di encoder itu sendiri. Ketika daya amplifier mati, baterai mempertahankan arus kecil ke SRAM yang menyimpan hitungan posisi absolut.

Alarm baterai (alarm BAT) pada CNC menandakan bahwa tegangan baterai telah turun ke ambang peringatan; pada titik ini, ganti baterai sebelum pemadaman daya terencana berikutnya untuk menghindari kehilangan data posisi.

Baterai yang benar-benar habis menyebabkan amplifier kehilangan hitungan multi-putaran, memicu alarm referensi encoder absolut hilang saat daya dinyalakan berikutnya. Pemulihan memerlukan pengembalian referensi baru setelah memasang baterai baru.

Q4: Dapatkah A860-0370-T001 digunakan dengan kontrol CNC seri i (0i, 16i, 18i) yang ditujukan untuk motor alpha i?

Encoder αA1000 dirancang untuk seri motor alpha generasi pertama dan generasi CNC yang kompatibel (Seri 15/16/18/21 Model A).

Kontrol CNC seri i (0i, 16i, 18i, 21i) dirancang untuk motor alpha i, yang menggunakan jenis encoder BiA128 atau BiA1000 dengan protokol serial yang berbeda.

Protokol serial αA1000 tidak kompatibel dengan antarmuka encoder CNC seri i.

Retrofit mesin dari alpha ke motor alpha i akan memerlukan penggantian baik motor maupun encoder.

Q5: Apa saja gejala kesalahan umum yang menunjukkan A860-0370-T001 telah gagal?

Presentasi yang paling umum adalah alarm servo pada sumbu yang terpengaruh saat daya dinyalakan — biasanya kesalahan komunikasi encoder (alarm seri SV360 pada CNC yang kompatibel). Alarm encoder intermiten yang hilang saat siklus daya tetapi muncul kembali menunjukkan cakram optik yang menurun atau kontaminasi di dalam encoder, sementara alarm permanen yang tetap ada setelah memeriksa kabel dan titik konektor menunjukkan kegagalan encoder.

Gejala mekanis — kekasaran atau resistensi saat poros motor diputar dengan tangan — menunjukkan keausan bantalan di dalam encoder, yang pada akhirnya akan menghasilkan kesalahan sinyal bahkan jika elektroniknya utuh.

Dalam semua kasus, encoder tidak dapat diperbaiki di lapangan; pertukaran adalah jalur layanan.
