1 buah FANUC Encoder A860-2010-T341 Baru A8602010T341 A860-2010-T341

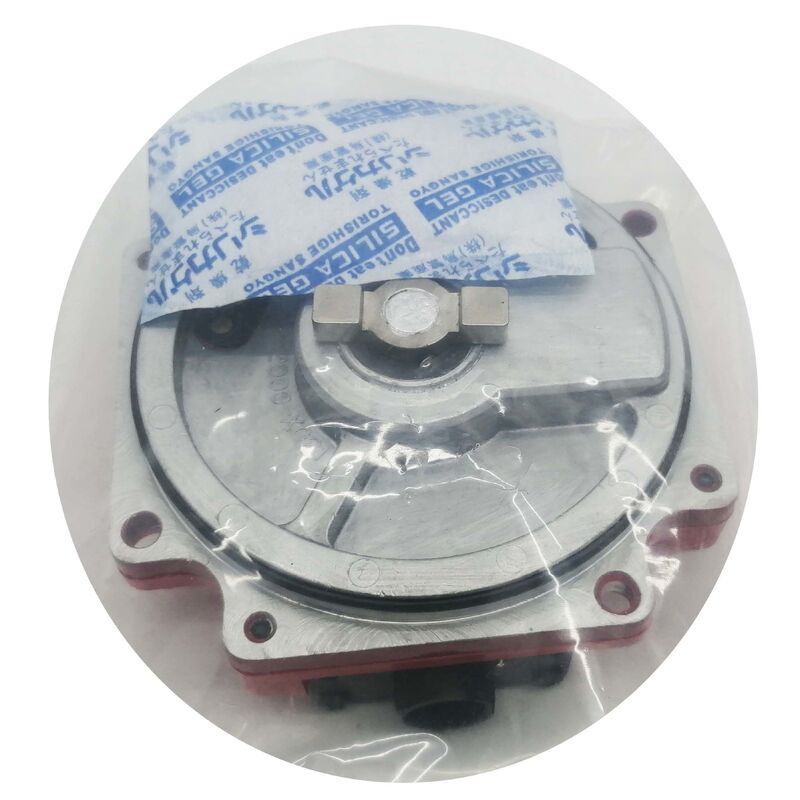

FANUC A860-2010-T341 Pulse Coder — aiAR128 Sealed Absolute Encoder untuk Motor Servo Seri Alpha i, Baru

Beberapa komponen dalam sistem servo FANUC dapat mengalami degradasi bertahap — mesin mengembangkan penyimpangan posisi, alarm intermiten, kontur yang tidak konsisten. Di lain waktu kegagalannya langsung terjadi: alarm encoder, pemadaman sumbu, produksi terhenti. Bagaimanapun, encoder hampir selalu menjadi komponen yang Anda lacak.

The FANUC A860-2010-T341 adalah pulse coder absolut tersegel aiAR128 untuk motor servo AC FANUC seri Alpha i — perangkat umpan balik yang banyak digunakan yang juga memiliki sebutan ENCODER AIAB128 dan secara langsung menggantikan A860-2014-T301 yang lebih lama.

Unit ini baru.

Apa yang Diberikan aiAR128

Sebutan aiAR128 menempatkan encoder ini dengan kuat dalam generasi FANUC Alpha i dari pulse coder serial absolut.

Kelas resolusi "AR128" mengacu pada kelas resolusi 128 kali lipat dalam keluarga encoder absolut — encoder memberikan data posisi absolut beresolusi tinggi melalui tautan komunikasi serial berkecepatan tinggi FANUC ke penguat servo, memungkinkan kontrol loop tertutup yang ketat yang menjadi dasar desain drive seri Alpha i.

Sebagai encoder absolut, A860-2010-T341 mempertahankan data posisi sumbu melalui siklus daya, didukung oleh baterai di penguat servo.

Restart mesin tidak memerlukan urutan homing pengembalian referensi — drive membaca encoder saat dinyalakan dan segera mengetahui posisi sumbu.

Itu adalah keuntungan operasional yang berarti untuk mesin produksi di mana waktu restart secara langsung diterjemahkan ke output produksi.

Spesifikasi Teknis

Pemasangan Poros Taper — Apa Artinya Secara Praktis

Pemasangan TPR (poros taper) membedakan encoder ini dari varian poros lurus. Dalam desain taper, kopling encoder terhubung ke lubang taper yang cocok di badan encoder — taper menciptakan pemasangan interferensi yang memusatkan diri dan gesekan tinggi saat baut pengencang dikencangkan.

Metode pemasangan ini memiliki dua keuntungan praktis.

Pertama, ini menghilangkan kelonggaran pada antarmuka kopling encoder: tidak seperti kopling tipe pasak atau klem, taper yang terpasang dengan benar tidak menghasilkan kelonggaran sudut antara poros motor dan elemen penginderaan encoder.

Kedua, ini lebih tahan terhadap kelonggaran akibat getaran dibandingkan banyak metode pengencangan alternatif, yang penting pada motor servo yang mengalami siklus percepatan dan perlambatan cepat berulang selama jutaan jam operasi.

Rumah Tersegel IP67 — Perlindungan yang Membayar Seiring Waktu

Rumah tersegel pada A860-2010-T341 memberikan perlindungan masuk IP67 — pengecualian debu total dan kemampuan untuk menahan perendaman air hingga kedalaman satu meter. Itu adalah langkah di luar peringkat IP65 dari banyak varian encoder FANUC sebelumnya.

Pada mesin perkakas CNC yang sedang diproduksi, ujung motor servo berada di lingkungan di mana semprotan cairan pendingin, kabut cairan pemotong, aerosol minyak, dan udara yang penuh dengan serpihan adalah hal biasa. Encoder optik yang kehilangan segelnya — melalui rumah yang retak, O-ring yang rusak, atau peringkat IP yang tidak memadai — akan menumpuk kontaminasi pada disk optik seiring waktu.

Degradasi seringkali bertahap: sinyal posisi yang sedikit berisik menjadi semakin tidak menentu sebelum menghasilkan alarm yang bersih, dan mesin dapat berjalan dengan akurasi yang berkurang jauh sebelum benar-benar berhenti.

Konstruksi IP67 adalah jawaban yang tepat untuk lingkungan ini.

Untuk motor yang dipasang di area pencucian, di dekat nosel cairan pendingin, atau dalam aplikasi apa pun dengan paparan cairan, desain tersegel bukanlah pilihan — itulah yang memungkinkan keandalan jangka panjang.

Menggantikan A860-2014-T301 — Penggantian Langsung yang Berkelanjutan

Salah satu fakta yang dikonfirmasi dan didokumentasikan tentang A860-2010-T341 adalah bahwa ini adalah pengganti saat ini untuk A860-2014-T301.

Mesin yang awalnya dilengkapi dengan encoder A860-2014-T301 menggunakan A860-2010-T341 sebagai pengganti langsung produksi saat ini — antarmuka listrik yang sama, konfigurasi pemasangan yang sama, kompatibilitas yang sama dengan penguat servo dan kontrol CNC.

Penggantian ini penting bagi tim pemeliharaan yang mungkin mencari berdasarkan nomor suku cadang lama.

Jika label encoder pada motor Anda bertuliskan A860-2014-T301, A860-2010-T341 adalah yang Anda pesan.

Di Mana Encoder Ini Bekerja

Platform motor servo AC FANUC seri Alpha i telah menjadi tulang punggung mesin perkakas CNC yang dikontrol FANUC sejak awal tahun 2000-an, dan keluarga pulse coder aiAR128 adalah salah satu spesifikasi encoder yang paling sering ditemui dalam basis terpasang tersebut. A860-2010-T341 ditemukan di:

Pusat Pemesinan CNC — umpan balik penggerak sumbu pada sumbu X, Y, Z, dan putar dari pusat pemesinan vertikal dan horizontal dari produsen termasuk Mazak, Okuma, Makino, DMG Mori, Doosan, dan banyak lainnya

Pusat Pembubutan CNC — umpan balik servo sumbu pada mesin bubut CNC dua sumbu dan multi-sumbu, termasuk spindel sub dan penggerak sumbu C

Robot Industri FANUC — umpan balik sumbu sambungan pada robot artikulasi seri M dan R yang menggunakan motor servo Alpha i pada sambungan lengan

Sistem Manufaktur Fleksibel — penggerak servo pada pengubah palet, pengindeks konveyor, dan sistem penanganan material otomatis yang dibangun di sekitar penggerak FANUC Alpha i

Peralatan Produksi Khusus — sel otomatisasi kustom di industri otomotif, kedirgantaraan, dan manufaktur umum

FAQ

Q1: Apakah A860-2010-T341 menggantikan A860-2014-T301 secara langsung?

Ya — A860-2010-T341 adalah pengganti produksi saat ini dari FANUC untuk A860-2014-T301. Kedua unit melayani keluarga motor yang sama dengan antarmuka umpan balik serial absolut yang sama. Jika label encoder pada motor Anda bertuliskan A860-2014-T301, memesan A860-2010-T341 adalah penggantian yang benar.

Q2: Apakah A860-2010-T341 encoder absolut atau inkremental?

Ini adalah absolut. Ini mengeluarkan data posisi poros berkelanjutan melalui tautan serial berkecepatan tinggi FANUC, dan posisi dipertahankan melalui pemadaman daya dengan cadangan baterai di penguat servo.

Ini menghilangkan kebutuhan untuk siklus homing pengembalian referensi sumbu pada setiap startup mesin.

Q3: Penguat servo dan kontrol CNC apa yang kompatibel dengan encoder ini?

A860-2010-T341 dirancang untuk penguat servo seri FANUC αi dan βi, dipasangkan dengan kontrol CNC dalam keluarga 0i, 16i/18i/21i, dan 30i/31i/32i.

Ini berkomunikasi melalui protokol umpan balik serial berkecepatan tinggi FANUC, yang merupakan antarmuka standar untuk kombinasi motor-penguat seri Alpha i dan Beta i.

Q4: Alarm FANUC apa yang menunjukkan kegagalan A860-2010-T341?

Kegagalan terkait encoder biasanya memicu alarm servo SV pada tampilan CNC — umumnya SV0364 (alarm CSAL), SV0368 (alarm fase lunak), atau kode alarm terkait komunikasi yang menunjukkan hilangnya atau rusaknya data serial encoder.

Sebelum mengganti encoder, periksa kabel dan konektor encoder di kedua ujungnya, karena kerusakan kabel dan korosi konektor menghasilkan kode alarm yang identik.

Q5: Mengapa desain poros taper penting untuk encoder ini?

Pemasangan poros taper (TPR) menciptakan koneksi yang memusatkan diri dan bebas kelonggaran antara poros motor dan kopling encoder.

Tidak seperti kopling tipe pasak atau klem, taper menghasilkan pemasangan interferensi yang presisi saat dikencangkan dengan benar, menghilangkan kelonggaran sudut dan menahan kelonggaran akibat getaran. Ini secara langsung memengaruhi kualitas dan konsistensi umpan balik posisi yang dikirimkan ke penggerak servo.
