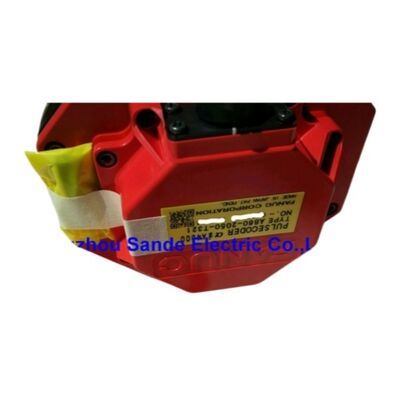

A860-2070-T371 Fanuc Encoder Baru A8602070T371 A860-2070-T371

Fanuc A860-2070-T371 | BiA1000 Absolute Pulse Coder — Motor Servo Seri Beta i B, βiS4/3000-B hingga βi22

Gambaran Umum

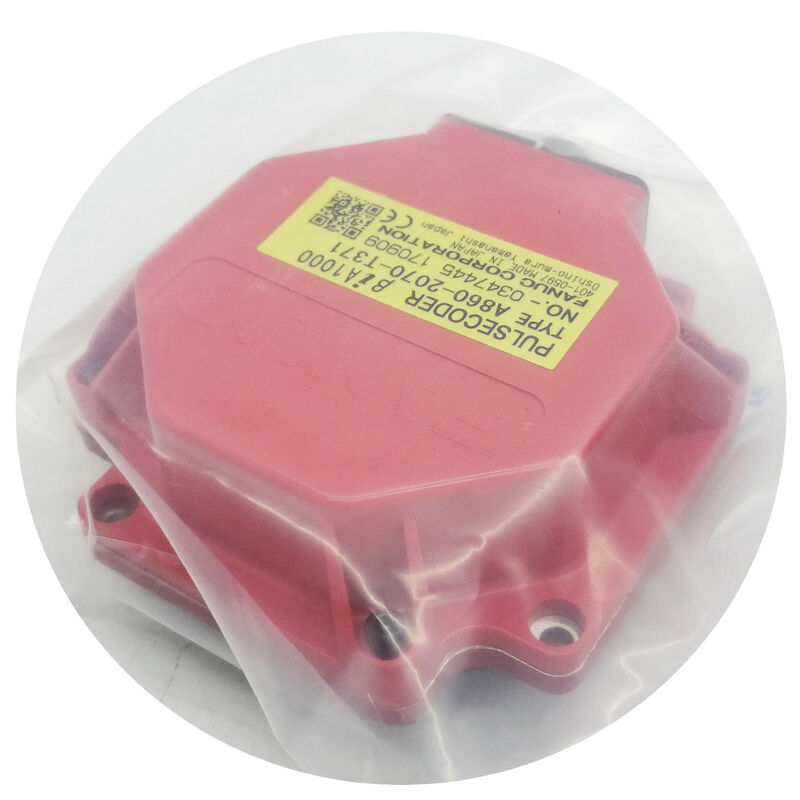

Fanuc A860-2070-T371 adalah pulsecoder absolut BiA1000 untuk motor servo generasi Beta i B dari Fanuc — varian encoder yang spesifik untuk motor seri B yang saat ini diproduksi, mulai dari βiS4/3000-B dan seterusnya hingga βi4, βi8, βi12, βi22, dan varian Beta i B-series lainnya.

Ini mewakili encoder dengan resolusi tertinggi yang tersedia dalam keluarga pulsecoder Beta i Fanuc, menyediakan umpan balik absolut 1.000.000 pulsa per putaran ke penguat servo yang terhubung.

Akhiran "B" dalam penamaan motor adalah penanda kompatibilitas utama. Ketika Fanuc mentransisikan motor Beta i dari seri standar ke generasi B (atau model B), encoder berubah dari desain BiA128 atau BiA1000 sebelumnya ke versi akhiran T371 yang diwakili oleh nomor suku cadang ini.

Perubahan ini tidak dapat dipertukarkan di kedua arah — A860-2070-T371 dirancang khusus untuk antarmuka mekanis dan listrik motor seri B, dan mengganti varian T321 atau T301 yang lebih lama pada motor seri B tidak akan menghasilkan operasi yang benar.

Pada resolusi absolut 1.000.000 ppr, BiA1000 menyediakan referensi posisi yang lengkap dan tidak ambigu bagi CNC sejak mesin dinyalakan — tidak diperlukan siklus pengembalian referensi untuk mengatur ulang posisi nol sumbu.

Posisi absolut dipertahankan melalui sirkuit cadangan baterai di dalam penguat.

Jika tegangan baterai turun di bawah ambang batas pemantauan, CNC akan mengeluarkan alarm baterai dan referensi posisi absolut harus diatur ulang melalui pengembalian referensi manual sebelum produksi dapat dilanjutkan.

BiA1000 dibangun menggunakan desain cakram optik terintegrasi dan pemrosesan sinyal Fanuc, yang membungkus seluruh rakitan encoder dalam unit tertutup yang dipasang langsung di bagian belakang poros motor servo.

Konstruksi ini memberikan kekebalan terhadap guncangan dan getaran yang sangat tinggi dibandingkan dengan desain encoder terpisah tradisional, tetapi ini juga berarti unit tersebut tidak dapat diperbaiki di lapangan dalam arti konvensional. Kegagalan komponen internal memerlukan penggantian encoder lengkap daripada perbaikan tingkat komponen.

Spesifikasi Utama

BiA1000 vs BiA128 — Perbedaan Resolusi dan Generasi Motor

Keluarga encoder Beta i mencakup dua kelas resolusi utama. BiA128 (128K ppr absolut, seri A860-2020) cocok untuk motor Beta i yang lebih lama dan lebih kecil — kelas ai2 dan sejenisnya.

BiA1000 (1M ppr absolut, seri A860-2070) melayani motor Beta i yang lebih besar dan lebih baru termasuk seri generasi B yang ditangani oleh nomor suku cadang ini.

Perbedaannya bukan hanya resolusi: pemasangan mekanis, geometri kopling poros, dan antarmuka listrik berbeda antara kedua keluarga, membuat substitusi silang secara fisik tidak mungkin tanpa modifikasi.

Resolusi 1M ppr dari BiA1000 memberikan umpan balik posisi yang sangat halus, berkontribusi langsung pada regulasi kecepatan yang mulus dan penekanan riak torsi kecepatan rendah yang menjadi ciri kinerja motor Beta i modern.

Pada 1M hitungan per putaran, interpolator CNC memiliki data pembaruan posisi yang jauh lebih banyak per putaran motor daripada desain encoder 128K atau 3000P yang lebih lama — perkiraan kecepatan yang berasal dari diferensial posisi lebih mulus, yang diterjemahkan menjadi stabilitas loop servo yang lebih baik baik pada kecepatan rendah maupun selama gerakan kontur halus.

Kritis Stok dan Strategi Penukaran

Spesialis dalam encoder ini secara konsisten menggambarkan A860-2070-T371 sebagai stok-kritis: permintaan datang baik dari perbaikan motor maupun dari kebutuhan penggantian langsung ketika encoder gagal dalam layanan, sementara pasokan baru dari Fanuc terbatas oleh basis terpasang yang relatif kecil dibandingkan dengan varian encoder alpha i bervolume lebih tinggi. Berbeda dengan encoder alpha i yang muncul di lebih banyak model mesin secara global, kumpulan encoder Beta i B-series lebih kecil.

Implikasi praktis untuk perencanaan pemeliharaan jelas: jika mesin menggunakan motor Beta i seri B, mengamankan setidaknya satu cadangan A860-2070-T371 sebagai komponen siaga secara signifikan mengurangi risiko waktu henti yang diperpanjang ketika encoder gagal. Program penukaran — memasok encoder yang rusak sebagai inti — adalah rute layanan yang paling hemat biaya di mana unit penukaran yang teruji dan bergaransi tersedia.

FAQ

T1: Bagaimana cara saya memastikan apakah motor Beta i saya memerlukan A860-2070-T371 secara khusus, daripada varian BiA1000 yang lebih lama?

Akhiran nomor suku cadang motor "-B" (atau varian "#B") mengonfirmasi motor generasi B yang memerlukan encoder T371. Misalnya, motor βiS4/3000-B secara eksplisit membawa penandaan B.

Jika pelat nama motor menunjukkan nomor suku cadang yang diakhiri dengan -B atau badan motor secara fisik diberi label sebagai model B, ini adalah encoder yang benar.

Motor Beta i yang lebih lama tanpa penandaan B menggunakan varian T321 atau T301 dari keluarga BiA1000 yang sama. Jika ragu, silangkan nomor spesifikasi pesanan motor dengan dokumentasi motor Fanuc untuk akhiran encoder yang benar.

T2: Encoder dijelaskan sebagai tidak dapat diperbaiki — apakah ini keterbatasan desain atau kebijakan layanan?

Keduanya. Fanuc membangun encoder BiA1000 sebagai rakitan terintegrasi yang tertutup — cakram optik, rakitan bantalan, papan pemrosesan sinyal, dan konektor semuanya terikat pabrik bersama tanpa subkomponen yang dapat diservis yang dapat diakses dari luar. Kegagalan internal pada tingkat cakram optik, bantalan, atau PCB tidak dapat diatasi pada tingkat komponen tanpa peralatan khusus yang tidak disediakan Fanuc ke pasar purna jual.

Beberapa layanan pihak ketiga mengklaim kemampuan perbaikan, tetapi hasilnya tidak konsisten, dan perbaikan yang gagal pada encoder yang terpasang pada motor yang beroperasi berisiko kehilangan data posisi absolut dan menyebabkan kerusakan sumbu lebih lanjut. Penukaran dengan unit yang terverifikasi dan teruji beban adalah praktik industri yang mapan.

T3: Apa yang terjadi pada posisi absolut ketika daya mesin mati dan baterai tidak terhubung?

Posisi absolut setiap sumbu disimpan dalam RAM yang didukung baterai di dalam penguat — bukan di encoder itu sendiri. Encoder menyediakan data hitungan; penguat mempertahankan referensi absolut yang terakumulasi.

Jika daya baterai hilang saat mesin mati, hitungan posisi absolut yang tersimpan di penguat akan hilang. Saat dinyalakan berikutnya, CNC mendeteksi hilangnya data posisi dan memerlukan siklus pengembalian referensi penuh untuk setiap sumbu yang terpengaruh sebelum produksi dapat dilanjutkan.

Baterai berada di penguat servo atau di unit baterai khusus, bukan di encoder — memeriksa dan mengganti baterai sesuai jadwal yang benar adalah tindakan pencegahan.

T4: Bisakah A860-2070-T371 diganti dengan A860-2070-T321 yang lebih lama pada motor yang sama?

T371 dan T321 mewakili revisi perangkat keras yang berbeda dalam keluarga BiA1000.

T371 dirancang khusus untuk motor generasi B, dan T321 untuk generasi non-B yang lebih lama.

Memasang T321 pada motor generasi B biasanya menghasilkan kesalahan parameter atau umpan balik posisi yang tidak dapat diandalkan karena perbedaan antarmuka fisik dalam kopling encoder-ke-poros dan kemungkinan antarmuka sinyal di penguat.

Selalu cocokkan akhiran T dengan generasi motor.

T5: Kode alarm apa yang dihasilkan CNC ketika encoder ini gagal, dan bagaimana kesalahan dibedakan dari kesalahan kabel?

Kesalahan komunikasi encoder serial biasanya muncul sebagai Alarm Servo 360 (Kesalahan komunikasi di pulsecoder) atau Alarm 368/369 tergantung pada generasi CNC dan sumbu yang terlibat.

Kesalahan kabel antara penguat dan encoder menghasilkan alarm serupa.

Untuk membedakan encoder dari kabel: pertama tukar kabel umpan balik dengan kabel yang diketahui baik dari sumbu lain. Jika alarm mengikuti kabel ke sumbu baru, kabel yang bermasalah. Jika tetap pada sumbu asli dengan kabel baru, encoder atau koneksinya ke penguat yang bermasalah.

Periksa konektor di kedua ujungnya dari pin yang bengkok atau kontaminasi sebelum menyimpulkan bahwa encoder itu sendiri telah gagal.
